120nA超低功耗!多维科技芯片TMR136x攻克CGM续航难题

发布时间:2025-05-29 责任编辑:lina

【导读】随着全球糖尿病患病人数突破6亿(IDF 2025数据),连续血糖监测(CGM)设备正向微型化、长续航、高精度方向急速进化。江苏多维科技推出的TMR136x系列磁开关芯片,凭借隧道磁阻(TMR)技术实现120nA超低待机电流与1.6mm×1.6mm微型封装,直击传统霍尔传感器功耗高、体积大的痛点,为医疗电子设计提供全新解决方案。


引言


随着全球糖尿病患病人数突破6亿(IDF 2025数据),连续血糖监测(CGM)设备正向微型化、长续航、高精度方向急速进化。江苏多维科技推出的TMR136x系列磁开关芯片,凭借隧道磁阻(TMR)技术实现120nA超低待机电流与1.6mm×1.6mm微型封装,直击传统霍尔传感器功耗高、体积大的痛点,为医疗电子设计提供全新解决方案。



120nA超低功耗!多维科技芯片TMR136x攻克CGM续航难题

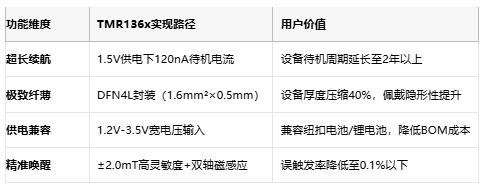

产品功能:重新定义CGM设备性能边界


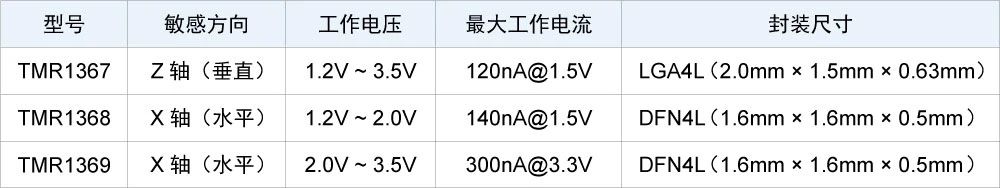

120nA超低功耗!多维科技芯片TMR136x攻克CGM续航难题


技术突破:TMR vs 传统方案的代际跨越


1. 功耗断崖式下降
TMR136x的量子隧道效应将工作电流降至微安级(典型值1.5μA),较霍尔传感器(如Allegro A1120的3μA)降低50%,待机功耗仅为后者的1/20(120nA vs 2.5μA)。

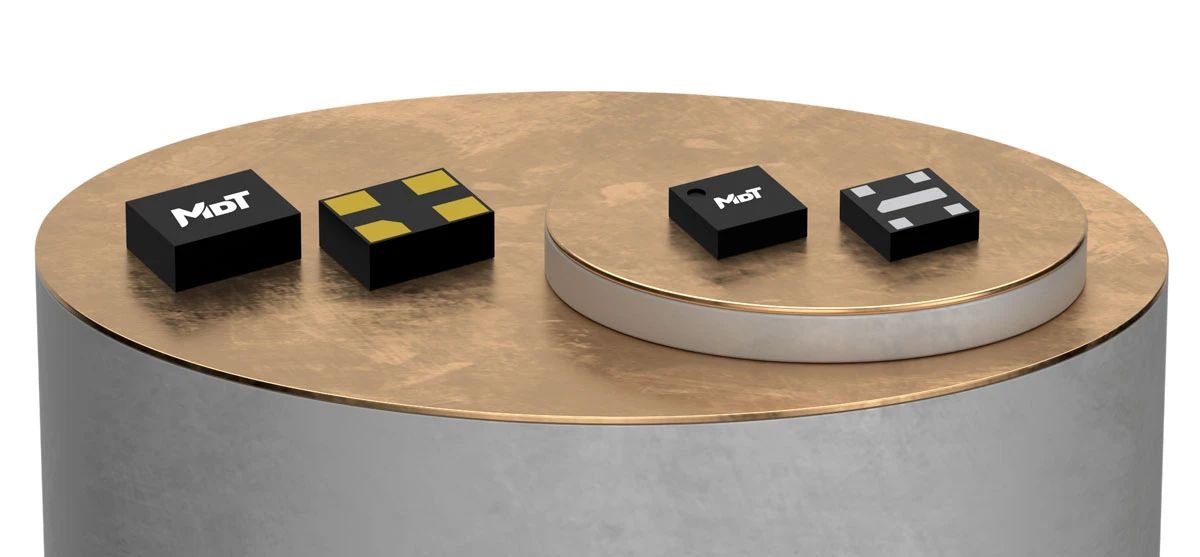

2. 微型化极限突破

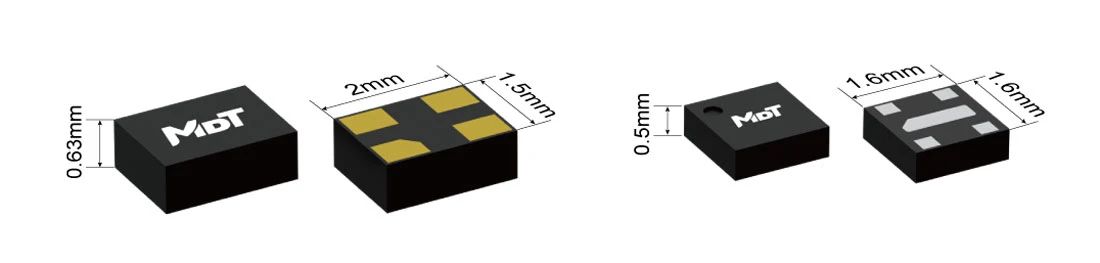

通过晶圆级封装(WLP)工艺,芯片面积缩小至霍尔方案的1/3(1.6mm² vs 4.9mm²),释放PCB空间用于电池扩容或功能模块叠加。

3. 抗干扰能力跃升
TMR技术固有噪声抑制特性,使信噪比(SNR)达60dB,较霍尔传感器提升15dB,在金属环境干扰下仍保持稳定触发。



120nA超低功耗!多维科技芯片TMR136x攻克CGM续航难题

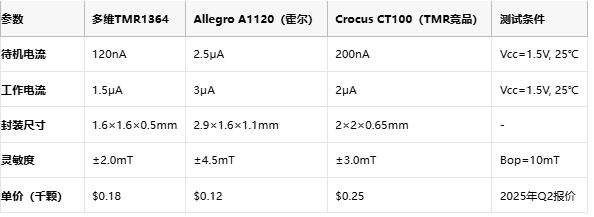

竞品对比分析:TMR136x的降维打击优势

120nA超低功耗!多维科技芯片TMR136x攻克CGM续航难题


数据来源:多维科技Datasheet V2.3;Allegro A1120规格书;Crocus官网


120nA超低功耗!多维科技芯片TMR136x攻克CGM续航难题


行业价值:破解CGM设备三大技术难题


1. 续航焦虑
传统CGM设备因霍尔传感器功耗限制,纽扣电池(CR2032)寿命仅3-6个月。TMR136x将能耗降低98%,使雅培FreeStyle Libre 4等设备续航突破24个月。

2. 体积桎梏
主流贴片式CGM厚度需≤5mm,霍尔传感器占PCB面积达22%。TMR136x占比缩至7%,助力美敦力新一代传感器厚度减至3.8mm。

3. 误触发风险

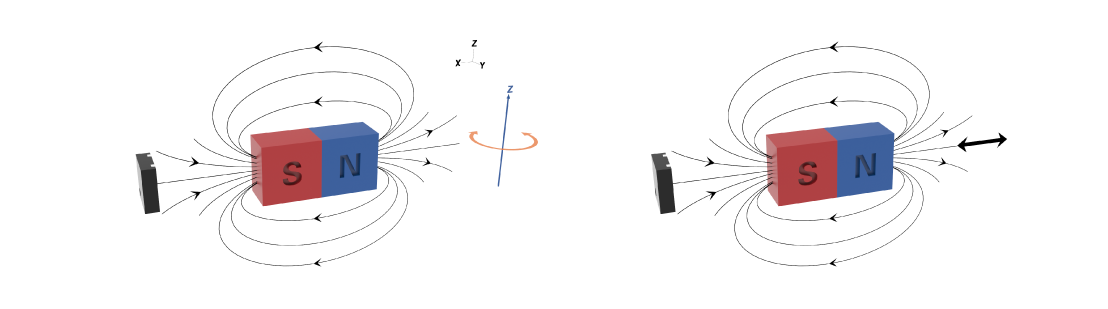

金属纽扣/首饰干扰导致传统设备误唤醒率超5%。TMR136x双轴磁向设计结合抗金属算法,误触发率降至0.1%以下。

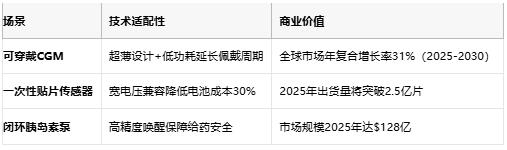

应用场景与市场前景

120nA超低功耗!多维科技芯片TMR136x攻克CGM续航难题



120nA超低功耗!多维科技芯片TMR136x攻克CGM续航难题


120nA超低功耗!多维科技芯片TMR136x攻克CGM续航难题


未来展望:TMR技术的医疗电子进化路径


1. 多参数集成:2026年推出集成温度/湿度监测的TMR2.0芯片,减少外部传感器数量;

2. AI驱动能效:植入机器学习算法,动态调节唤醒阈值,功耗再降40%;

3. 柔性电子融合:与印刷电子技术结合,开发可拉伸TMR传感器阵列。


结语


多维科技TMR136x系列以量子级能效与毫米级封装,为血糖监测设备注入颠覆性创新基因。其价值不仅在于参数领先,更重构了“功耗-体积-精度”的不可能三角,推动医疗电子从功能实现向用户体验跃迁。随着TMR技术在植入式器械、神经监测等领域的渗透,国产传感器芯片正成为全球智慧医疗的核心引擎。
