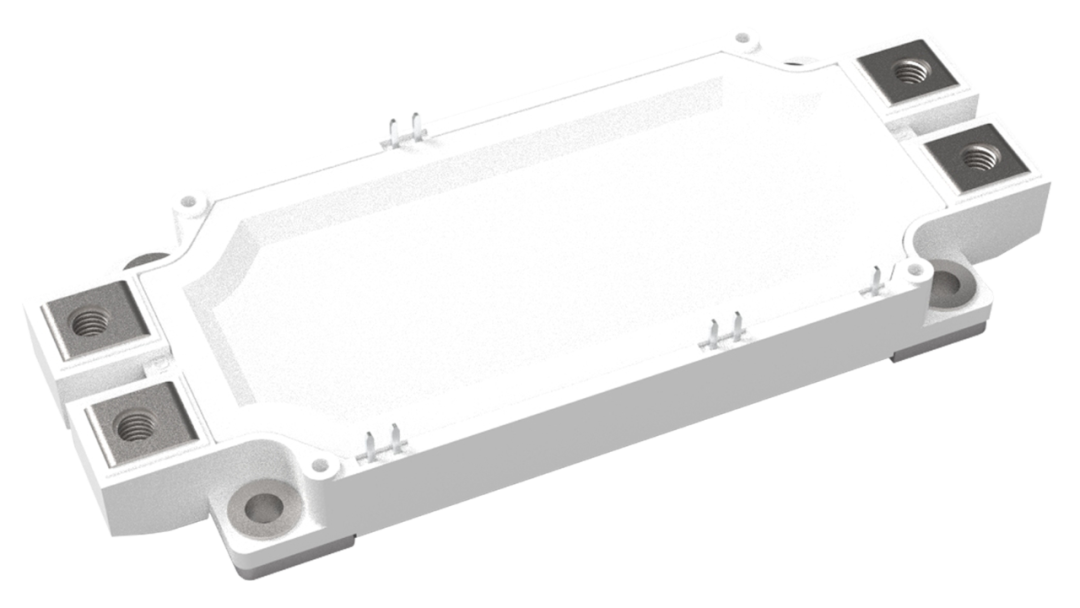

【导读】在新能源汽车800V高压平台渗透率突破30%的产业背景下,中恒微推出 Drive ED3封装SiC功率模块 ,以 1.8mΩ超低导通电阻、175℃结温运行 及 纳米银烧结工艺 ,瞄准新能源汽车电驱、储能变流器等中高功率市场。该系列模块采用平面栅SiC MOSFET技术,适配1200V~2000V电压平台,直面英飞凌、Wolfspeed等国际大厂的竞争,成为国产SiC功率模块的破局标杆。
在新能源汽车800V高压平台渗透率突破30%的产业背景下,中恒微推出 Drive ED3封装SiC功率模块 ,以 1.8mΩ超低导通电阻、175℃结温运行 及 纳米银烧结工艺 ,瞄准新能源汽车电驱、储能变流器等中高功率市场。该系列模块采用平面栅SiC MOSFET技术,适配1200V~2000V电压平台,直面英飞凌、Wolfspeed等国际大厂的竞争,成为国产SiC功率模块的破局标杆。

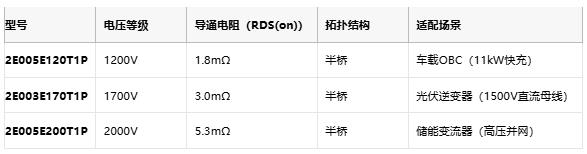

产品功能:全电压覆盖的技术矩阵
技术突破:四大创新重构性能边界
1. 平面栅SiC MOSFET技术:
● 相比传统沟槽栅结构,栅氧可靠性提升5倍,支持175℃连续运行;
● 动态电阻(RDS(on))温漂降低至+15%(竞品普遍+25%)。
2. 纳米银烧结工艺:
● 芯片与DBC基板结合层热阻降低40%(0.1K/W),功率循环寿命>50万次;
● 兼容超声波焊接工艺,端子连接电阻<0.5mΩ。
3. 集成智能监测:
● 内置NTC温度传感器(精度±1℃),实时监控结温;
● 支持失效预警(如过温关断响应时间<2μs)。
4.高频低损设计:
● 开关损耗(Eon+Eoff)较IGBT模块降低70%,支持100kHz开关频率;
● 反向恢复电荷(Qrr)<50nC,适配LLC谐振拓扑。
竞品对比分析:性价比与技术优势双杀
行业价值:破解高压系统的效率瓶颈
● 能效提升:在800V电驱系统中,逆变效率达99.2%(较IGBT提升3%),续航增加5%;
● 体积缩减:ED3封装功率密度达300W/cm³,较传统模块缩小40%;
● 成本优化:国产化供应链使BOM成本降低30%,交期缩短至8周(国际品牌16周)。
技术难题与解决方案
1. 高温封装应力:
● 问题:175℃下DBC基板与外壳热膨胀系数(CTE)不匹配导致开裂;
● 方案:采用AlN陶瓷基板(CTE 4.5ppm/℃)+ 铜钼合金外壳(CTE 5.8ppm/℃)。
2. 高频开关噪声:
● 问题:100kHz开关导致EMI超标(CISPR 25 Class 5);
● 方案:优化模块内部寄生电感(<5nH)+ 集成RC吸收电路。
应用场景与市场前景
● 新能源汽车:
● 电驱主逆变器(峰值功率300kW,效率>98%);
● 车载充电机(OBC)双向11kW模块;
● 新能源发电:
● 1500V光伏逆变器(MPPT效率>99%);
● 储能变流器(充放电效率>96.5%);
● 工业控制:
● 高端UPS(转换效率>97%,THD<3%);
● 电机驱动(开关频率50kHz,扭矩波动<0.5%)。
据Yole预测,2025年全球SiC功率模块市场规模将达$60亿,车规级产品占比超65%。中恒微目标占据国产市场份额20%。
未来展望:从车规到智能化的演进
中恒微技术路线图披露:
● 2024年推出3300V SiC模块,适配轨道交通与高压电网;
● 2025年集成电流/电压传感器,实现智能功率模组(IPM);
● 2026年开发AEC-Q101车规认证全系产品,进军全球OEM供应链。
结语:国产SiC模块的升维之战
中恒微Drive ED3系列通过 “性能对标国际,成本碾压竞品” 的策略,撕开被欧美厂商垄断的高端市场缺口。其技术路径不仅满足当下高压化、高频化需求,更通过 材料创新与工艺升级 为国产功率半导体生态注入强心剂。随着全球能源转型加速,兼具高性能与高可靠性的SiC方案将成为碳中和战略的核心推手。
