随着AMD Navi48显卡功耗突破350W、AM5平台CPU瞬态响应要求<2μs,传统多相控制器已成能效瓶颈。AOS推出 双输出8相控制器AOZ98252QI ,以 2.5mA超低静态功耗(竞品5倍以上)、 AMD SVI3高速接口 及 A2TM瞬态调制技术 ,直击高性能计算平台的能效痛点。该方案通过8+0至4+4相位灵活配置,为显卡与台式机系统提供全栈式电源解决方案,获AMD官方认证。

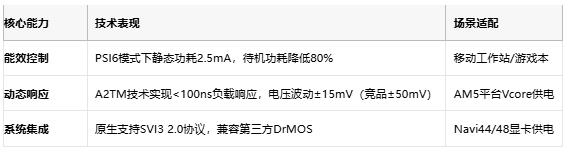

产品功能:三大技术支柱
技术突破:重构电源管理逻辑
1. A2TM瞬态调制引擎:
● 变频迟滞峰值电流控制技术,相位切换延迟压缩至10ns;
● 动态相电流平衡算法,多并联相位偏差<3%,提升转换效率2%。
2. 数字可编程架构:
● SMBus接口支持实时调节OVP/UVP/OCP阈值(精度±1%);
● MTP存储器保存配置参数,减少90%硬件调试时间。
3. 热管理革新:
● 相数自动管理技术(8相→4相轻载切换),中负载效率提升5%;
● 温度-功率曲线自适应,过温保护响应速度提升3倍。

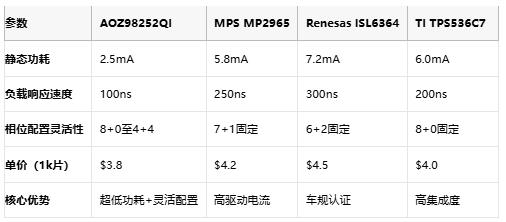

竞品对比分析:能效与集成度的降维打击
行业价值:破解“性能-功耗”悖论
● 能效提升:在RTX 4090级显卡中,轻载效率达91%(竞品85%),年省电15度;
● BOM成本:集成自举二极管+LDO,外围元件减少40%,PCB面积缩小35%;
● 开发效率:GUI工具自动生成补偿参数,开发周期从8周缩短至2周。
技术难题与解决方案
1. 多相电流均衡挑战:
● 问题:8相并联下电流分配偏差>10%引发局部过热;
● 方案:独有相间差分采样技术,实时校正电流分配精度至±3%。
2. 高频开关噪声:
● 问题:2MHz PWM导致电压纹波超标;
● 方案:自适应斜坡补偿算法,纹波抑制至10mVpp。
应用场景与市场前景
● 高端显卡:
● Navi48显卡核心供电(8相配置,效率>90%@500A);
● 超频系统(支持1.5V VID电压,瞬态响应±1%);
● 高性能PC:
● AM5平台CPU供电(4+4相位,支持DDR5-8000超频);
● AI工作站(整机功耗降低8%);
● 边缘计算:
● 便携式AI服务器(待机功耗<0.5W)。
据Omdia预测,2025年高性能电源IC市场将达$52亿,显卡/数据中心占比超45%。AOS有望凭借此方案抢占18%份额。
未来展望:从硬件到生态的跃迁
AOS技术路线图披露:
● 2024年推出16相车规级控制器(AEC-Q100);
● 2025年集成AI功耗预测引擎,动态优化电压曲线;
● 2026年布局3D封装方案,功率密度提升至100A/cm³。
结语:电源管理的“智能化拐点”
AOZ98252QI通过 “超低功耗+数字可编程”双引擎 ,不仅解决了多相电源的设计痛点,更开创了软件定义硬件的新范式。其价值在于将电源工程师从繁琐的硬件调试中解放,转而聚焦系统级能效优化。随着算力需求爆发,此类高智能化方案将成为高性能计算的隐形基石。
