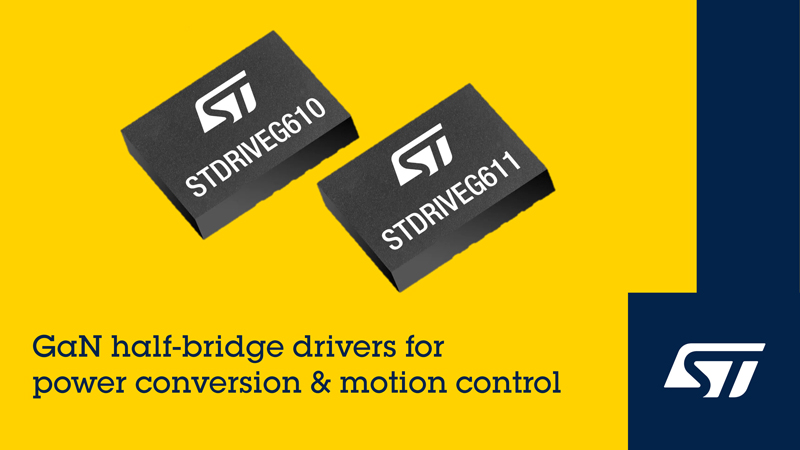

【导读】随着消费电子快充迈入240W、工业伺服电机开关频率突破100kHz,传统硅基驱动芯片已成GaN性能释放的瓶颈。意法半导体正式推出STDRIVEG610与STDRIVEG611两款GaN半桥栅极驱动器,针对消费级电源适配器、工业伺服电机等场景优化设计。通过集成自举二极管、智能保护功能及纳秒级传输延迟,为600V GaN功率器件提供高精度驱动方案,助力系统突破能效大关。
随着消费电子快充迈入240W、工业伺服电机开关频率突破100kHz,传统硅基驱动芯片已成GaN性能释放的瓶颈。意法半导体正式推出STDRIVEG610与STDRIVEG611两款GaN半桥栅极驱动器,针对消费级电源适配器、工业伺服电机等场景优化设计。通过集成自举二极管、智能保护功能及纳秒级传输延迟,为600V GaN功率器件提供高精度驱动方案,助力系统突破能效大关。

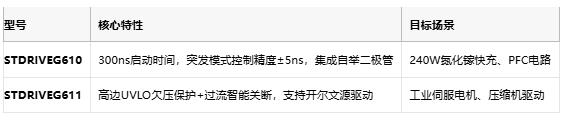

产品功能:场景化设计的双引擎架构
共性优势:
● 驱动能力:2.4A灌电流/1.0A拉电流,开关延迟<10ns;
● 安全防护:高低边独立UVLO、过热关断、交叉传导互锁;
● 宽压兼容:3.3V~20V逻辑输入,适配主流MCU。
技术突破:三大创新重构性能边界
1. 时序精准控制技术:
● STDRIVEG610通过纳秒级延时补偿电路,将LLC拓扑突发模式开关间隔偏差压缩至±5ns,效率提升2%;
● STDRIVEG611的死区时间自适应算法,减少电机换相损耗15%。
2. 抗干扰强化设计:
● 内部屏蔽层+Guard Ring结构,dV/dt耐量达±200V/ns(竞品平均±100V/ns),抑制SiC/GaN开关串扰;
● 独立电源地引脚降低PCB布局噪声30dB。
3. 集成化降本增效:
● 内置6V LDO省去外部稳压芯片,BOM元件减少40%;
● 4mm×5mm QFN封装功率密度达50W/cm³,较传统方案缩小60%。

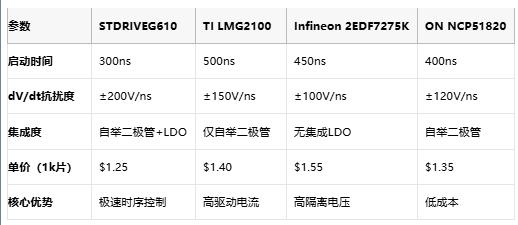

竞品对比分析:场景化优势碾压
行业价值:破解能效与成本的“不可能三角”
● 快充领域:STDRIVEG610助力240W PD3.1适配器效率达96.5%(竞品94%),体积缩小至信用卡大小;
● 工业电机:STDRIVEG611将伺服驱动开关损耗降低30%,支持50kHz PWM精度±0.5%;
● 供应链安全:意法半导体垂直整合GaN HEMT(SGT120R65AL),交期稳定在8周(TI/Infineon超12周)。
技术难题与解决方案
1. GaN栅极振荡抑制:
● 问题:高频开关下米勒电容引发栅极电压过冲;
● 方案:集成有源米勒钳位电路,过冲电压限制至±2V。
2. 高温可靠性挑战:
● 问题:125℃工况下自举电容寿命衰减;
● 方案:推荐X7R陶瓷电容(150℃额定)+ 动态温度补偿算法。
应用场景与市场前景
● 消费电子:
● 240W氮化镓快充(STDRIVEG610+MASTERGAN6方案);
● 游戏本适配器(效率>96%,厚度12mm);
●工业自动化:
● 10kW伺服驱动器(STDRIVEG611支持100A峰值电流);
● 冷链物流压缩机(-40℃冷启动能力);
●绿色能源:
● 3kW光伏微逆(MPPT效率>99%)。
据Yole预测,2025年GaN驱动IC市场将达$18亿,工业与消费电子占比超70%。意法半导体凭借双驱方案有望抢占25%份额。
未来展望:从驱动芯片到系统级生态
意法半导体技术路线图披露:
●2024年推出集成电流采样的STDRIVEG700系列;
●2025年开发车规级GaN驱动模块(AEC-Q100认证);
●2026年布局智能驱动方案,支持AI故障预测。
结语
STDRIVEG610/611通过 “场景化设计+极致集成” ,解决了GaN器件在高频应用中的驱动瓶颈。其价值不仅在于参数领先,更在于为工程师提供了 “电源-电机”双场景开箱即用方案 。随着第三代半导体成本下探,此类高可靠性驱动芯片将成为能源革命的核心推手。
