【导读】为满足智能手机、TWS耳机等便携设备对高保真音质、低电磁干扰（EMI）及紧凑空间的综合需求，力芯微电子推出了 ET3550 4PST耗尽型音频隔离开关。该芯片采用独特的耗尽型（Normally-On）设计，能够在设备关机（VCC低电平）时确保信号通路完全关断，实现零泄漏隔离；在开机（VCC高电平）时则提供超低损耗的音频信号路径。它通过高集成度设计，有效解决了便携设备中“音质、隔离、空间、EMI”的多重矛盾。
产品概述
为满足智能手机、TWS耳机等便携设备对高保真音质、低电磁干扰（EMI）及紧凑空间的综合需求，力芯微电子推出了 ET3550 4PST耗尽型音频隔离开关。该芯片采用独特的耗尽型（Normally-On）设计，能够在设备关机（VCC低电平）时确保信号通路完全关断，实现零泄漏隔离；在开机（VCC高电平）时则提供超低损耗的音频信号路径。它通过高集成度设计，有效解决了便携设备中“音质、隔离、空间、EMI”的多重矛盾。
ET3550够能在VCC为低（0~0.2V）时，开关导通，当VCC为高（1.6V~3.0V）时，开关断开；同时低导通内阻和低失真度确保了高保真音质，而WLCSP12和QFN16的封装满足小型化设备需求。ET3550为解决便携设备中“音质、隔离、空间、EMI”的多重矛盾提供了一个高度集成的优秀解决方案。它确保了在关机状态下信号的零泄漏，在开机状态下提供无损的音质传输，并能智能化地帮助系统解决电磁干扰问题，最终提升终端产品的音频性能和可靠性。
产品特点
隔离信号时电源电压范围：1.6V~3.0V
超低导通内阻(RON)：0.4Ω(Typ)
通道持续通流能力：±350mA
低总谐波失真(THD+N)：0.002%
内置振荡器，可调频率以优化EMI性能
扩展级工业温度范围：-40°C ~ 85°C
典型应用
图1：头戴式耳机的典型应用电路
管脚定义
图2：Top View (WLCSP12)
图3：Top View (QFN16)
核心特点

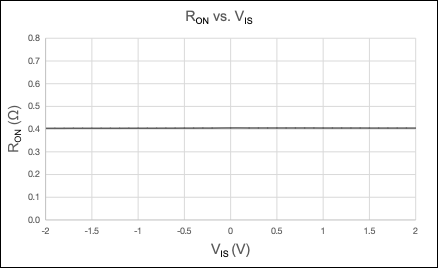

（1）ET3550具有超低内阻（0.4Ω）。

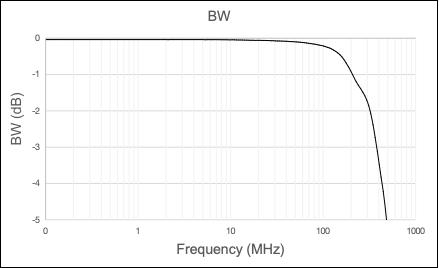

（2）ET3550具有良好的-3dB带宽（380MHz）。

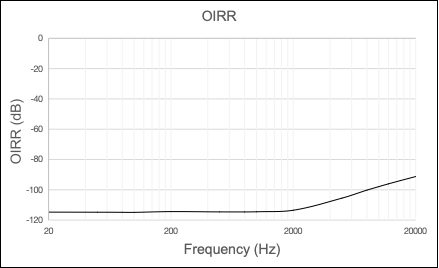

（3）ET3550具有良好的隔离度。

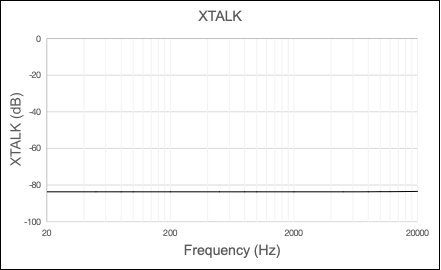

（4） ET3550具有良好的串扰。
（5）ET3550具有极佳的总谐波失真THD+N（0.002%）。
