【导读】在协作机器人关节扭矩反馈精度需达0.01N·m、微创手术器械力控分辨率要求1mN的产业背景下,鑫精诚发布直径 Ф4~12mm石英压电微型测力传感器 ,以 15kHz高频响应、0.1%FS线性度 的性能指标,突破精密制造与生物医学的力测瓶颈。该系列产品通过 石英晶体微加工工艺 与 纳米级封装技术 ,将传统力传感器的体积压缩80%,成为国产高端传感元件替代进口的关键里程碑。
在协作机器人关节扭矩反馈精度需达0.01N·m、微创手术器械力控分辨率要求1mN的产业背景下,鑫精诚发布直径 Ф4~12mm石英压电微型测力传感器 ,以 15kHz高频响应、0.1%FS线性度 的性能指标,突破精密制造与生物医学的力测瓶颈。该系列产品通过 石英晶体微加工工艺 与 纳米级封装技术 ,将传统力传感器的体积压缩80%,成为国产高端传感元件替代进口的关键里程碑。

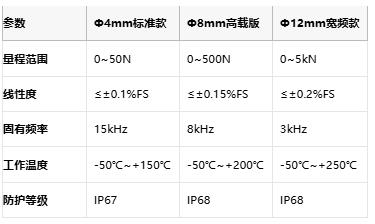

产品功能:微尺寸+高动态的技术矩阵
技术突破:三大创新改写行业标准
1. 石英晶片微加工工艺:
● 采用激光刻蚀技术将石英晶体厚度控制在0.2mm±5μm,实现灵敏度5pC/N;
● 晶片电极采用金-镍复合镀层,温度漂移降低至0.02%/℃。
2. 纳米封装结构设计:
● 陶瓷-金属复合基板使封装应力降低60%,长期稳定性提升至0.05%FS/年;
● 微型化信号引线采用柔性PCB集成,抗振动能力达20g@2kHz。
3. 自补偿算法:
● 内置温度-压力耦合补偿模型,在-50℃~150℃范围内输出误差<0.1%。

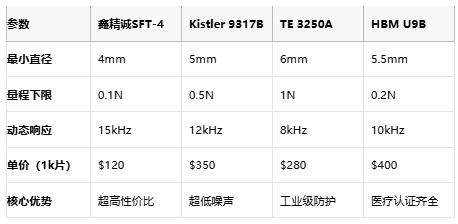

竞品对比分析:国产高端化的技术底气
行业价值:破解精密制造的“感知盲区”
该系列传感器通过 “微尺寸+高刚度”组合拳 ,解决三大产业痛点:
● 空间受限场景:在MEMS探针测试中,4mm直径探头可深入微米级结构;
● 动态力测需求:15kHz采样率精准捕捉机器人关节冲击振动波形;
● 成本可控替代:价格仅为进口同类产品的1/3~1/2,加速国产化进程。
技术难题与解决方案
1. 石英晶片脆性加工:
● 问题:传统切割工艺导致晶片碎裂率>30%;
● 方案:采用飞秒激光冷加工技术,良率提升至95%。
2. 微型封装热应力:
● 问题:温度循环引发陶瓷-金属界面开裂;
● 方案:开发CTE(热膨胀系数)梯度材料,应力集中降低70%。
应用场景与市场前景
-
协作机器人:6轴关节力矩反馈,精度±0.005N·m(如节卡机器人);
-
微创手术器械:手术钳夹持力闭环控制,分辨率1mN(如直觉外科达芬奇系统);
-
半导体封装:芯片贴装压力监控,力控精度±0.1N(如ASM贴片机)。
据Yole预测,2025年全球微型力传感器市场规模将达$18亿,医疗与机器人领域年增速超12%。鑫精诚凭借此系列有望占据国产市场份额25%以上。
未来展望:从“微型化”到“智能化”
鑫精诚技术路线图披露:
● 2024年推出2mm直径传感器,适配细胞操作机器人;
● 2025年集成AI补偿芯片,实现自校准功能;
● 2026年开发无线供电+数据传输一体化模块。
结语:国产高端传感器的破冰之战

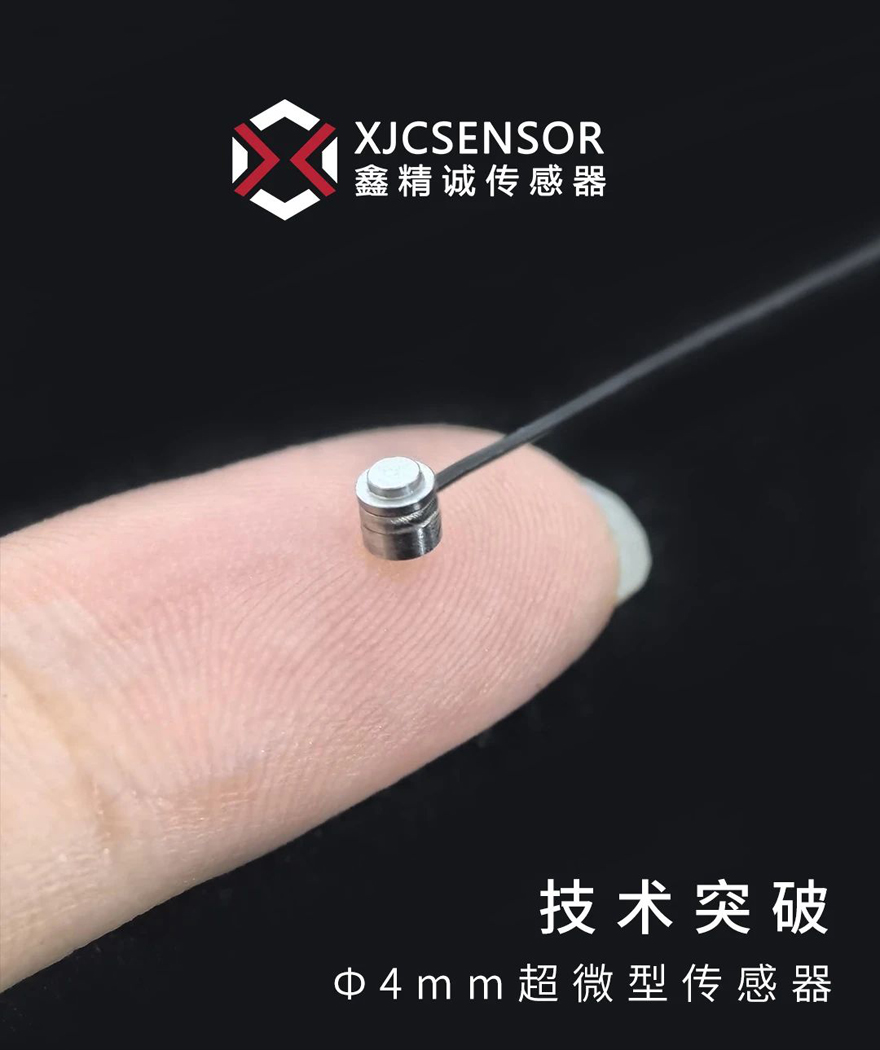

鑫精诚Ф4mm石英压电传感器的量产,标志着中国在精密传感领域突破“卡脖子”困境。其技术路径揭示:在高端仪器赛道,国产替代绝非简单参数对标,而是通过 材料工艺创新 与 应用场景深挖 实现价值超越。随着智能制造的深化,兼具微尺寸与高精度的力测方案将成为工业升级的核心基建。
