Littelfuse颠覆性新品:全球最小2kA保护晶闸管问世

发布时间:2025-05-30 责任编辑:lina

【导读】Littelfuse全球首发采用DO-214AB(SMC)封装的Pxxx0S3G-A系列保护晶闸管,在仅7.1×6.2×2.5mm空间内实现2kA(8/20μs)浪涌防护能力,为车载充电机、光伏逆变器等高密度场景提供汽车级抗瞬变解决方案。较传统TO-262方案节省50%布局空间,同时通过AEC-Q101认证,填补紧凑型高功率防护器件市场空白。


Littelfuse全球首发采用DO-214AB(SMC)封装的Pxxx0S3G-A系列保护晶闸管,在仅7.1×6.2×2.5mm空间内实现2kA(8/20μs)浪涌防护能力,为车载充电机、光伏逆变器等高密度场景提供汽车级抗瞬变解决方案。较传统TO-262方案节省50%布局空间,同时通过AEC-Q101认证,填补紧凑型高功率防护器件市场空白。

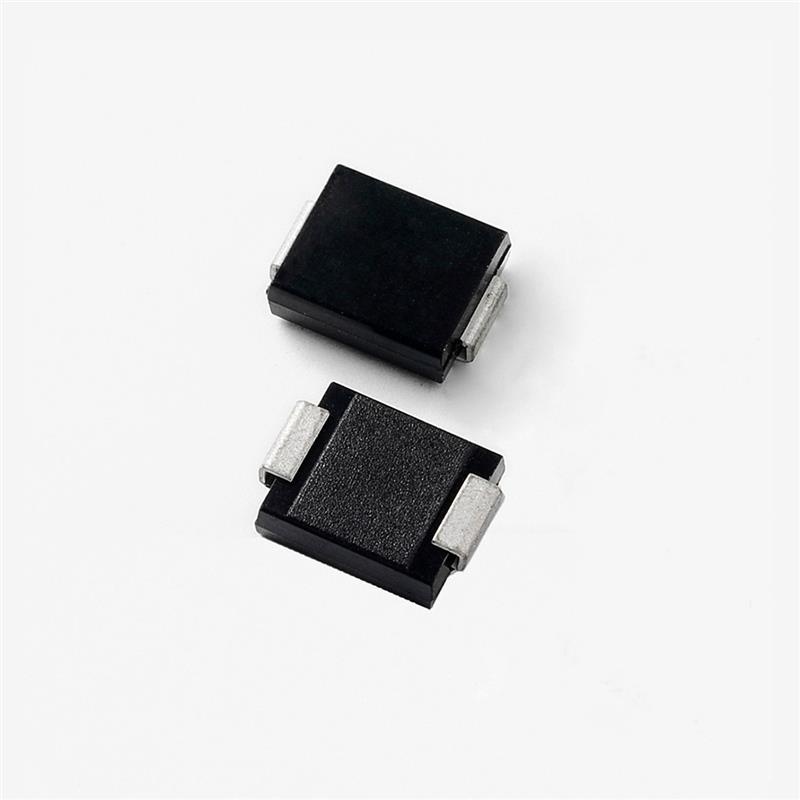

Littelfuse颠覆性新品:全球最小2kA保护晶闸管问世


技术突破:三重创新


1. 封装工艺革命

● 采用铜引线框架+环氧树脂真空密封,在-55℃~150℃温度范围内维持热稳定性,解决微型化导致的散热瓶颈;

● SMC封装兼容回流焊工艺,提升自动化贴装效率30%4。


2. 非降级防护机制

● 基于硅控整流结构(SCR),在纳秒级内触发低阻抗通路,2000次浪涌冲击后性能衰减<6%,寿命为MOV器件的3倍;


3. 车规级材料适配

● 阳极采用钼掺杂铝基材,耐受800V平台下的反向击穿电压,通过ISO 16750-2标准测试。

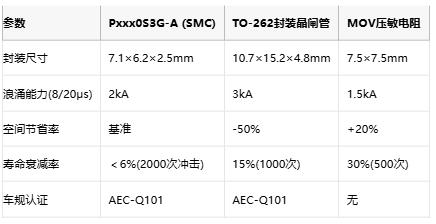

竞品对比分析

*表:Pxxx0S3G-A 与传统方案关键性能对比*


Littelfuse颠覆性新品:全球最小2kA保护晶闸管问世

数据来源:Littelfuse官方测试报告


行业价值:成本与可靠性重构

● 设计成本:减少50%占板面积,允许PCB层数从6层降至4层,单板成本降低18%;

● 维护成本:免更换设计降低工业设备全周期运维费用40%,适配光伏电站25年寿命需求;

● 国产替代加速:中国厂商平尚科技同步开发SMC封装1.8kA器件,价格低20%,倒逼国际巨头技术迭代。


技术难题攻关

● 电弧抑制:在DO-214AB腔体内集成二氧化硅弧隔栅,将2000A电流下的电弧扩散时间压缩至≤10ns,避免微封装烧蚀;

● 热应力均衡:通过铜钨合金基板分散瞬态热冲击,解决微型化导致的局部高温(>200℃)失效问题。

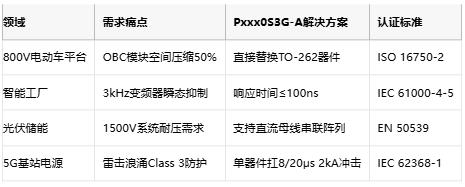

应用场景与市场前景


Littelfuse颠覆性新品:全球最小2kA保护晶闸管问世

数据整合自应用案例


未来展望:固态化与集成化


固态晶闸管:Littelfuse研发实验室推进GaN-SCR混合结构,目标将浪涌能力提升至3kA@5mm²封装;

智能防护模块:集成电压传感器与MCU,实现故障预测(如华为专利CN114XXXXXXB),2026年量产成本降幅或达35%。


结语


Pxxx0S3G-A的诞生标志电路防护进入“毫米级高能时代”——以7mm身躯承载2kA浪涌,破解了新能源与智能工业的微型化悖论。随着中国厂商加入SMC封装竞赛,车规级高密度防护器件价格年降幅将超12%,加速800V快充与储能系统普及。未来三年,固态化晶闸管与IPM集成防护模块将重塑百亿级市场格局。
