纳芯微发布车规级双通道驱动芯片NSD3602-Q1破解多负载控制难题

发布时间:2025-05-23 责任编辑:lina

【导读】随着汽车电子架构向域集中式演进,车身控制系统对多负载驱动的灵活性需求激增。传统分立式方案面临PCB面积占用大、EMC干扰难抑制、诊断功能碎片化等挑战。纳芯微电子近日推出车规级双通道半桥驱动芯片NSD3602-Q1,凭借37V宽压输入、可配置CCPD驱动技术及全集成诊断功能,直击车窗升降、电动尾门等场景的痛点,推动车身域控方案向高集成、低成本方向进化。


随着汽车电子架构向域集中式演进,车身控制系统对多负载驱动的灵活性需求激增。传统分立式方案面临PCB面积占用大、EMC干扰难抑制、诊断功能碎片化等挑战。纳芯微电子近日推出车规级双通道半桥驱动芯片NSD3602-Q1,凭借37V宽压输入、可配置CCPD驱动技术及全集成诊断功能,直击车窗升降、电动尾门等场景的痛点,推动车身域控方案向高集成、低成本方向进化。


纳芯微发布车规级双通道驱动芯片NSD3602-Q1破解多负载控制难题


产品功能:多场景适配的“智能开关”

● 多负载兼容:单芯片支持驱动1路直流电机或1-2路电磁阀,适配车窗、座椅、门锁等12类车身执行器。

● EMC性能优化:可配置时序充放电电流驱动(CCPD)技术,辐射干扰降低50%,满足电动尾门近场天线抗干扰需求。

● 精准电流检测:集成1路可编程宽共模运放(CSA),采样精度±1%,节省2颗外置运放芯片。

● 全生命周期防护:内置16项诊断功能,涵盖过压/欠压、开路/短路、过热保护及刹车电压抑制。

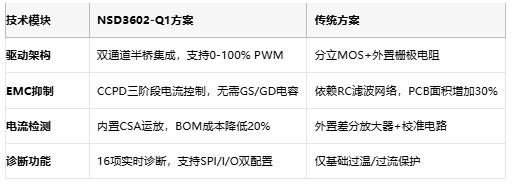

技术突破:从分立到集成的跃迁


纳芯微发布车规级双通道驱动芯片NSD3602-Q1破解多负载控制难题


纳芯微发布车规级双通道驱动芯片NSD3602-Q1破解多负载控制难题

NSD3602-Q1功能框图


纳芯微发布车规级双通道驱动芯片NSD3602-Q1破解多负载控制难题

CCPD驱动时间示意图


选型与封装

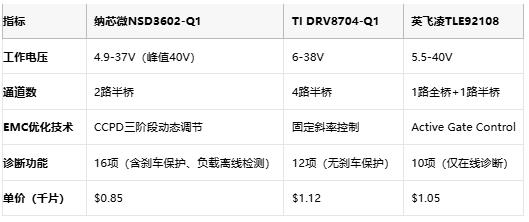

竞品对比分析(核心参数)

纳芯微发布车规级双通道驱动芯片NSD3602-Q1破解多负载控制难题


行业价值:车身域控的“神经末梢”革命

● 成本优势:相比TI/英飞凌方案,系统BOM成本降低15%-30%。

● 开发效率:硬件版本支持IO独立配置,减少MCU资源占用,开发周期缩短40%。

● 车规安全:通过AEC-Q100 Grade 1认证(-40℃~150℃),满足ASIL-B功能安全要求。


技术难题与解决方案

● PWM干扰抑制 ➔ CCPD技术将MOS开关速率动态匹配负载特性,电磁辐射值<30dBμV/m(CISPR25标准)。

● 复杂工况诊断 ➔ 内置上下拉电流源,实现电机停机状态下的开路/短路检测,误报率<0.1%。

● 小型化集成 ➔ VQFN32封装(5mm×5mm)比传统方案节省60% PCB面积。


应用场景与市场前景

● 前装市场:2025年全球车身域控驱动芯片市场规模将达$24亿,中国占比超35%(数据来源:Yole)。

● 后装升级:电动尾门改装市场年增速超50%,高集成方案替代潜力巨大。

● 特种车辆:工程机械液压阀控制需求催生百万级增量市场。


未来展望:向中央计算架构延伸

● 多芯片级联:通过SPI总线实现4-8片NSD3602-Q1并联,支持32路负载集中控制。

● 功能安全升级:规划ASIL-D版本,满足转向/制动等高安全等级场景。

● 智能预测维护:结合电流纹波分析算法,提前预警电机寿命衰减。


结语


纳芯微NSD3602-Q1通过高集成设计+全诊断覆盖,在性能、成本、可靠性三个维度重构车身驱动芯片的竞争格局。随着汽车电子架构持续向域控集中,这类“小而强”的芯片将成为智能化转型的关键支点,助力车企在电动化浪潮中抢占先机。
