在本次全民抗疫大战中，相信大家都感受到了科技的力量。凭借科学仪器的高效、精准的检测，快速识别患者并做出及时有效的隔离，最大限度阻止新冠病毒传播。



新冠状病毒具有很多种临床表现，额温枪可以筛查出具备发热症状的感染者，但是还有少部分的轻度感染患者，并无发烧症状，如何发现并隔离此部分群体成了抗疫战中不可忽视的短板问题。而另一方面，面对已经确诊的患者，如何提高治愈率也成了当下大家关注的焦点问题。



芯旺微电子做为深耕MCU领域十余年的知名芯片厂商，一直专注基于自主KungFu处理器架构的高可靠、高品质MCU器件的研发设计。心系国家安危和人民健康，结合自身技术优势助力当下抗疫战，将KungFu 32位系列芯片应用于医疗电子设备领域，助攻抗疫战早日取得胜利。



ChipON KF32LSxxx血氧仪应用方案



为了及早发现轻（无）症患者，目前国家卫健委正组织专家修订《新型冠状病毒感染的肺炎诊疗方案(试行第四版)》，强调了血氧饱和度的监测，因为血氧饱和度的监测有利于发现早期变重的病人，及时给他早期干预。血氧饱和度(SpO2)是指点血液中血氧的浓度，它是呼吸循环的重要生理参数。监测动脉血氧饱和度(SaO2)可以对肺的氧合和血红蛋白携氧能力进行估计。血氧仪通过检测充血人体末梢组织，对不同波长的红光和红外光的吸光度变化率之比推算组织的动脉血氧饱和度。



ChipON的32位超低功耗MCU-KF32LS系列产品具备低至0.2uA的超低休眠功耗，低至1.71V的工作电压，高达512KB的Flash和48M的主频，20ns单指令的运行速度可以高效的支持血氧饱和度算法同时，KF32LS系列超低功耗产品还具备多种通讯接口，方便用户拓展各类传感器，高达94%的超高IO占比让KF32LS性价比更高，非常适合各类便携式医疗电子产品。以下是基于KF32LSxxx的血氧仪方案。



KF32LSxxx系列产品特色：

低至0.2uA的超低休眠功耗

1.71-3.6V工作电压

支持32KB~512KB Flash容量，资源全面；

单组电源供电，高达94%的I/O占比，性价比更高；

48M主频，20ns单指令速度高效运行算法；

外设资源丰富，接口丰富，包括ADC,PWM,DAC,IIC,SPI,USART等多种类型外设资源，方便扩展。

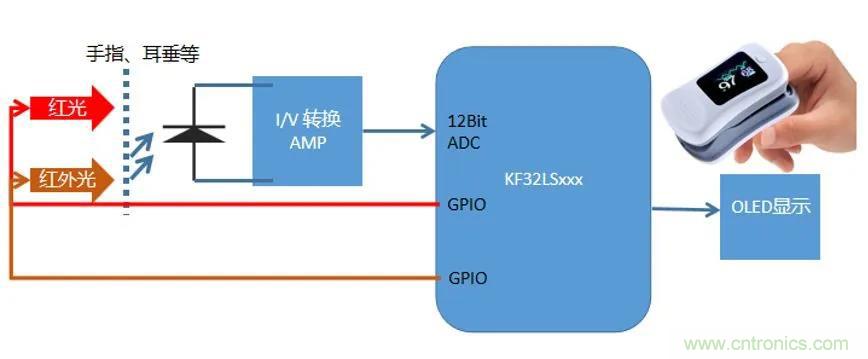

基于KF32LSxxx的血氧仪方案框图



ChipON KF32L530呼吸机应用方案

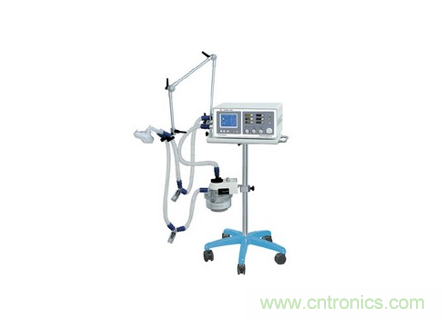

在此次疫情爆发中，呼吸机作为一项能人工替代自主通气功能的有效手段，已普遍用于各种原因所致的呼吸衰竭、大手术期间的麻醉呼吸管理、呼吸支持治疗和急救复苏中，是一种能够起到预防和治疗呼吸衰竭，减少并发症，挽救及延长病人生命的至关重要的医疗设备，在此次抗疫中占有十分重要的位置，也已成为一项重要的战略医疗物资。



肺的吸气功能是在呼吸肌收缩时，胸廓容积扩大，肺泡膨胀形成负压，从外界吸人空气呼吸肌放松时，肺泡因弹性收缩，使肺内压力增大，向外呼出气体。呼吸气流是由肺泡和大气压间的压力差形成的。人工呼吸机的基本原理就是用机械的办法建立这一压力差，从而实现强制的人工呼吸过程。总体来讲，呼吸机就是通过嵌入式系统控制将空氧混合气体，按照设定的参数，包括通气量、压力、流量、容量、呼吸频率、吸呼比及选定的通气方式给患者供气。控制气体进人气道的是节流阀，受操作人员调节控制，吸气时，电磁阀打开，呼气活瓣关闭，呼气时刚好相反，即电磁阀关闭，呼气活瓣打开，整个过程受电子控制系统的控制。定时控制部分提供整机工作的各种节拍．包括吸气时间、自主呼吸时的切换信号、电磁阀的驱动信号和呼气活瓣控制信号。





呼吸机需要控制多路各类电磁阀以及时刻监测压力、流量、温湿度等方面的信息。这就需要MCU具备较多的接口电路以及信号检测电路。ChipON KF32L530刚好满足这一需求。



KF32L530 MCU 特色：

高性能：UP To 512KB Flash，120M/150DMIPS

高抗干扰高可靠： ECC Flash/RAM;ESD 8KV,EFT 4.2KV;双看门狗

高集成度：2×7路DMA;集成多组ADC,DAC,OP,CMP,LCD,Touch等模拟外设；支持PWM,ECCP,QEI等数字外设；独特的CFGL可编程逻辑门电路模块，支持丰富通信接口，包括IIC，SPI,I2S,USART,CAN,USB等。

安全性：AES128加密/CRC32校验

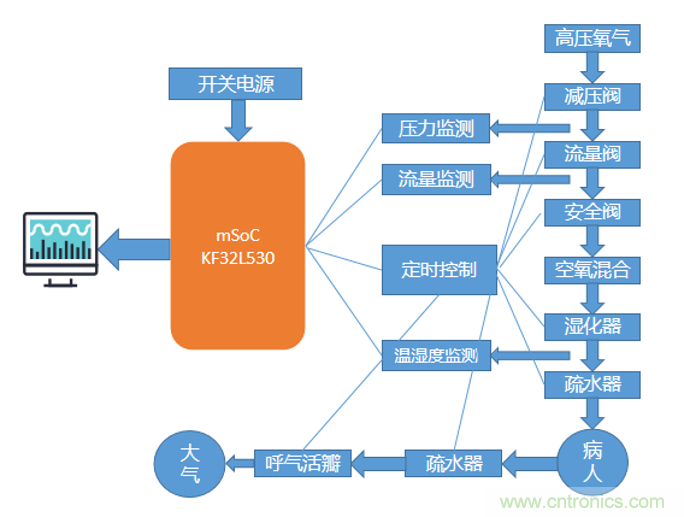

32位MCU KF32L530的呼吸机方案框图
