105℃高温禁区突破!TDK推出六轴IMU破局座舱感知枷锁

发布时间:2025-07-07 责任编辑:lina

【导读】TDK全球首发SmartAutomotive™ IAM-20680HV六轴MEMS惯性测量单元,以125℃极端温度耐受(性能保证至105℃)及±125dps高分辨率陀螺仪,攻克经济型汽车座舱电子散热困局。3×3×0.75mm超薄封装兼容全系LGA传感器,为GNSS定位、HUD防抖等非安全应用树立性价比新标杆。


产品定位


TDK全球首发SmartAutomotive™ IAM-20680HV六轴MEMS惯性测量单元,以125℃极端温度耐受(性能保证至105℃)及±125dps高分辨率陀螺仪,攻克经济型汽车座舱电子散热困局。3×3×0.75mm超薄封装兼容全系LGA传感器,为GNSS定位、HUD防抖等非安全应用树立性价比新标杆。

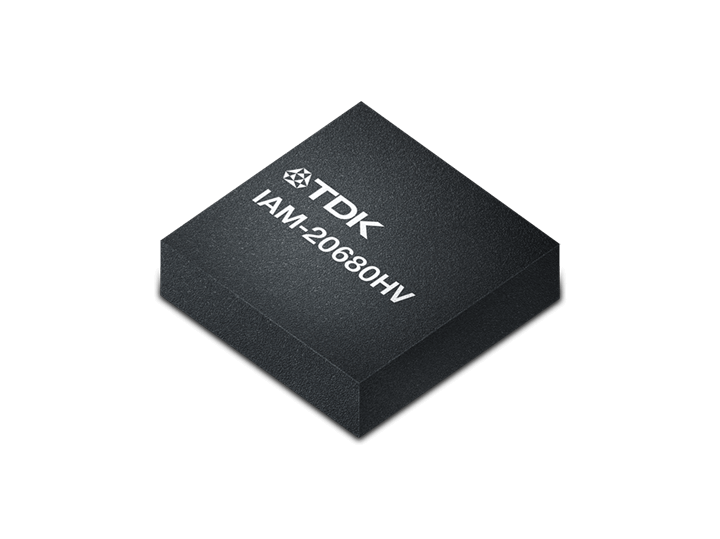

105℃高温禁区突破!TDK推出六轴IMU破局座舱感知枷锁


技术痛点与创新方案


座舱电子困局:

●域控制器周边温度常超105℃,传统AEC-Q100 2级IMU输出漂移>30%

●低成本车型GNSS模块受金属顶棚遮挡,需IMU补偿定位漂移

●手势控制车门对陀螺仪噪声敏感,常规方案>100mdps/√Hz


TDK破局技术:

▶ 热盾架构:晶圆级真空腔+铜微柱散热,125℃下零偏稳定性提升3倍

▶ 导航级陀螺:±125dps全量程模式,角分辨率达0.0038dps/LSB

▶ 抗电磁干扰:片上3层电磁屏蔽,20V/m辐射场中噪声恶化<5%

▶ 引脚兼容设计:寄存器级兼容前代产品,布板零改动


核心作用


●高温征服者:125℃环境温度下维持±0.5°姿态精度(竞品>±2°)

●定位守护者:陀螺仪全量程切换补偿GNSS信号丢失,定位误差<1.5米

●成本破局者:较安全级IMU价格低40%,满足经济型车型BOM控制

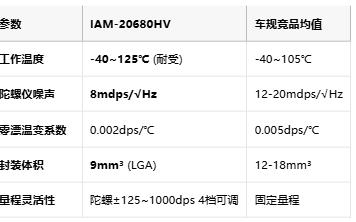

关键性能对比


105℃高温禁区突破!TDK推出六轴IMU破局座舱感知枷锁

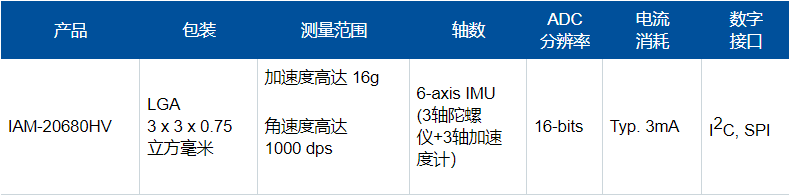

产品参数


105℃高温禁区突破!TDK推出六轴IMU破局座舱感知枷锁

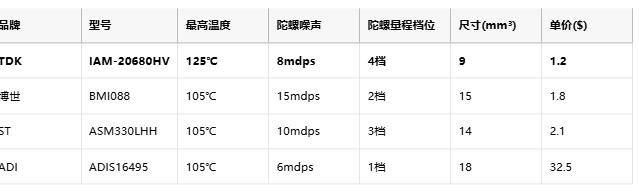

竞品性能对比

105℃高温禁区突破!TDK推出六轴IMU破局座舱感知枷锁


数据分析:

IAM-20680HV在温度边界与性价比实现双重突破,125℃耐受能力碾压竞品,噪声水平媲美高端安全级IMU,单价仅为ADIS16495的3.7%,完美适配经济型车型。


场景化应用解读


▌ 金属顶棚GNSS补偿

●125℃耐受应对夏日暴晒车顶环境

●±125dps模式捕获0.5°方位偏移,补偿信号遮挡


▌ HUD图像防抖

●8mdps/√Hz超低噪抑制路面颠簸抖动

●每帧画面姿态校准延时<2ms


▌ 手势控制车门

●16位加速度计捕捉0.1g微动信号

●中断响应延迟500μs实现"挥手即开"


技术支持与供应保障


●开发套件:提供热仿真模型(125℃工况热力图)

●认证支持:AEC-Q100 Grade 2全报告开放下载

●量产进度:全球分销渠道现货支持

●兼容承诺:保证与前代IMU-20680软件兼容


结语


IAM-20680HV通过"热盾架构×导航级陀螺×成本重构"三维创新,打破经济型座舱电子的感知边界。其125℃生存能力正成为舱内电子布局的自由度钥匙,而9mm³超薄封装则重新定义LGA器件的空间效率。TDK预告将推出支持CAN-FD接口的智能传感融合版本。
