圣邦微电子推出其高可靠性八通道低边驱动器SGM42408Q。该产品专为12V及24V汽车电子系统和工业控制应用设计，集高密度驱动、智能诊断与灵活控制于一体。其单通道峰值驱动能力达1.2A，导通电阻典型值为570mΩ，并已通过 AEC-Q100 Grade 1 认证，工作温度范围-40℃至+125℃，为汽车车身控制、执行器驱动及工业PLC I/O模块等高可靠性场景提供了理想的集成化解决方案。
高可靠性认证，严苛环境下的守护者
SGM42408Q是一款通过AEC-Q100 Grade 1认证的高可靠性低边驱动器，专为严苛的汽车电子环境设计。器件工作温度范围-40℃至+125℃，满足汽车应用对器件的高可靠性要求。
卓越电气特性，满足多样化需求
在电气特性方面，SGM42408Q支持宽电源电压范围，输出端口耐压高达56V。数字逻辑供电电压VDD支持3V至5.5V，模拟保护电路供电电压VDDA范围为4V至5.5V。其典型导通电阻为570mΩ，每通道安全限流值可达1.2A（典型值），常温关断待机模式下，静态电流可接近0μA。SGM42408Q支持快速开通和关断：开通时间（tON）在16μs，关断时间（tOFF）在30μs；器件内置钳位保护电路，为感性负载关断提供退磁回路（每通道高达90mJ退磁能量），每个通道均具备独立的过流检测、负载开路检测、欠压保护及过热锁存保护，并支持故障状态实时上报。
智能控制，灵活切换
该驱动器通常用于驱动阻性或感性负载，负载的另一端连接至电源（VCC）。用户可通过INx引脚并行控制各通道输出，也可以在主控制器（MCU）GPIO资源紧张情况下，采用串行通讯SPI接口（支持5MHz通信时钟频率）进行驱动控制，通过专用的Direct-SPI模式引脚（DIR）进行自由的控制方式切换。在GPIO驱动模式下，任何通道触发的故障诊断都会通过SO引脚及时输出指示；在SPI串行控制模式下，可以通过SO引脚对8个通道进行独立、精确的状态监控。
绿色封装，环保理念
SGM42408Q采用符合环保理念的TSSOP-24（Exposed Pad）绿色封装，不仅节省空间，还便于散热。其八通道架构可提供单通道最高1A或8通道每通道0.6A的连续负载驱动能力，满足多样化应用需求。
系统级保护，无忧应用
该驱动器特别针对汽车电子环境设计了系统级保护功能，包括负载开路检测、短路至VCC保护、过电压钳位保护等。兼容3V/5V逻辑电平输入的特性，使其能灵活适配各类汽车电子控制系统，为多路驱动应用提供高集成度、高可靠性的理想解决方案。

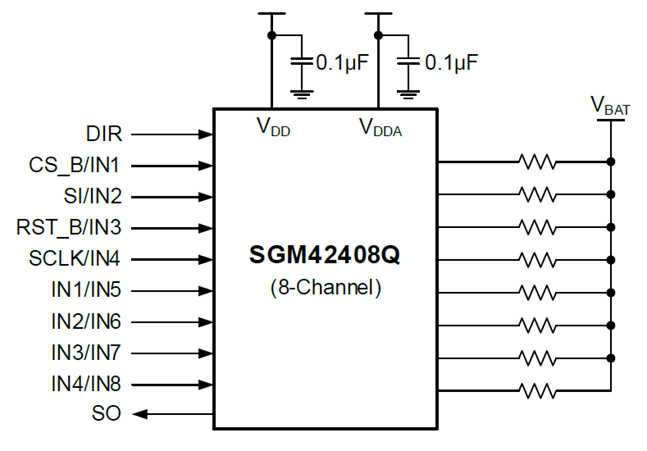

图1 SGM42408Q典型应用框图

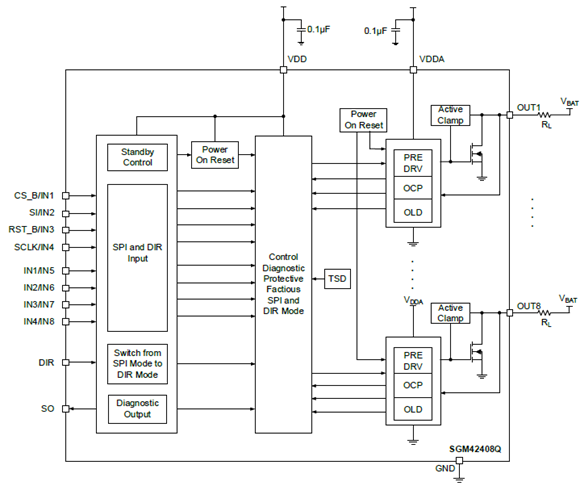

图2 SGM42408Q功能框图
圣邦微电子汽车级驱动产品系列
圣邦微电子提供完整的高边与低边驱动器产品组合，以满足汽车电子系统多样化的负载驱动需求。

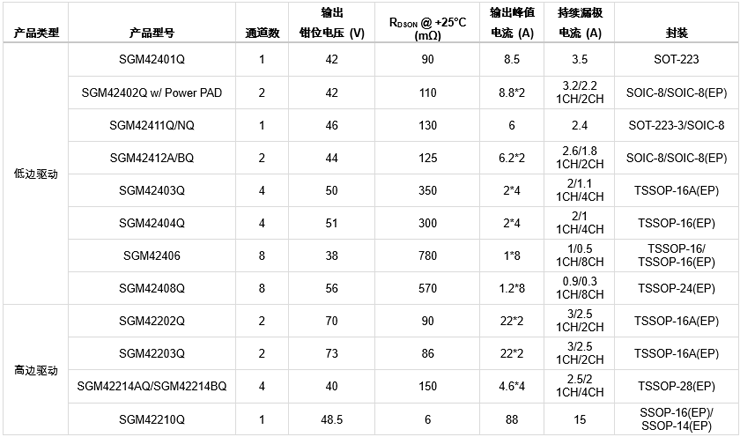

表1 圣邦微电子已推出高低边驱动产品一览
