【导读】随着工业控制与汽车电子对高压供电和微弱信号处理需求的增长，市场对能在宽电压范围内稳定工作的高性能运算放大器提出了更高要求。力芯微电子推出的 ET85902高压通用运算放大器，正是为满足这一需求而生。它支持2.7V至36V（±1.35V至±18V） 的宽电源电压，专为-40°C至+125°C的严苛工业与汽车环境设计，在保持出色精度的同时提供了卓越的性价比，适用于广泛的信号调理与放大应用。
产品概述
随着工业控制与汽车电子对高压供电和微弱信号处理需求的增长，市场对能在宽电压范围内稳定工作的高性能运算放大器提出了更高要求。力芯微电子推出的 ET85902高压通用运算放大器，正是为满足这一需求而生。它支持2.7V至36V（±1.35V至±18V） 的宽电源电压，专为-40°C至+125°C的严苛工业与汽车环境设计，在保持出色精度的同时提供了卓越的性价比，适用于广泛的信号调理与放大应用。
ET85902在温度适应性方面表现出色，工作温度范围覆盖-40°C至+125°C，专为工业/汽车等极端环境设计。其低失调电压温漂特性（±0.3 µV/°C典型值）确保了在整个温度范围内的高稳定性。同时，低噪声（14 nV/√Hz）、高共模抑制比（120 dB典型值）以及低输入偏置电流（8 pA）等特性，使得ET85902在通用应用中脱颖而出。
产品特点
●工作温度范围：-40°C ~ 125°C；
●供电范围：2.7V~36V或±1.35V~±18V
●低噪声：14 nV/√Hz
●低失调电压温漂：±0.3 µV/°C（典型值）
●输入范围包括负电源电压
●满摆幅输出
●增益带宽积：3 MHz
●低静态电流：每个放大器475µA
●高共模抑制比：120 dB（典型值）
●低输入偏置电流：8 pA

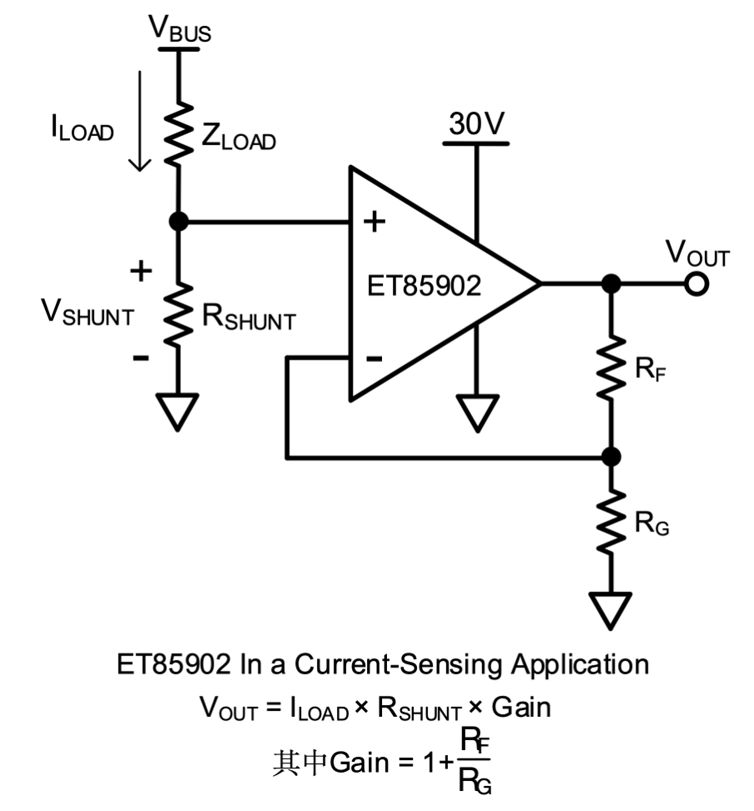

典型应用
图1：典型应用

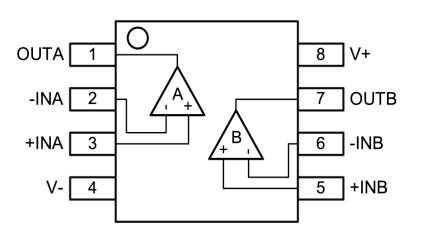

管脚定义
图2：TOPVIEW
核心特点

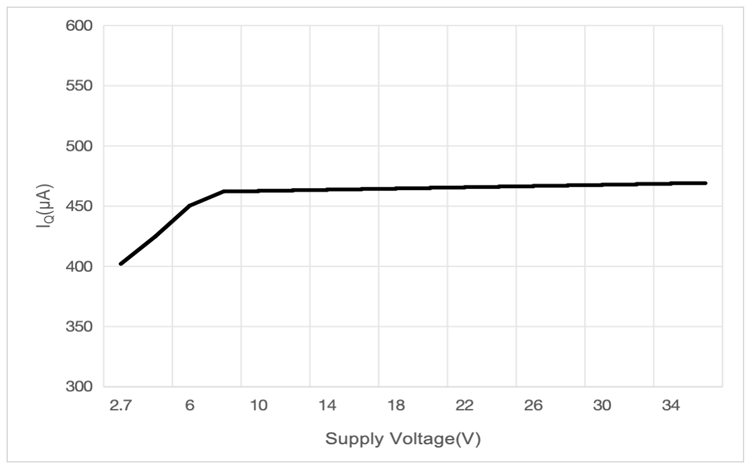

（1）ET85902具有低功耗475uA/每通道。下图为静态电流IQ在不同电源电压范围内的变化。
图3：Quiescent Current vs Supply Voltage

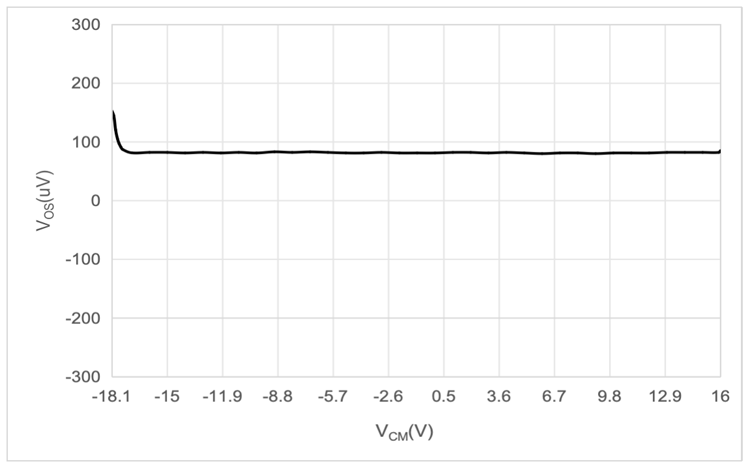

（2）ET85902拥有低失调电压；下图为失调电压VOS@VS=±18V在VCM全电压范围内的变化。
图4：Offset Voltage vs Common-Mode Voltage

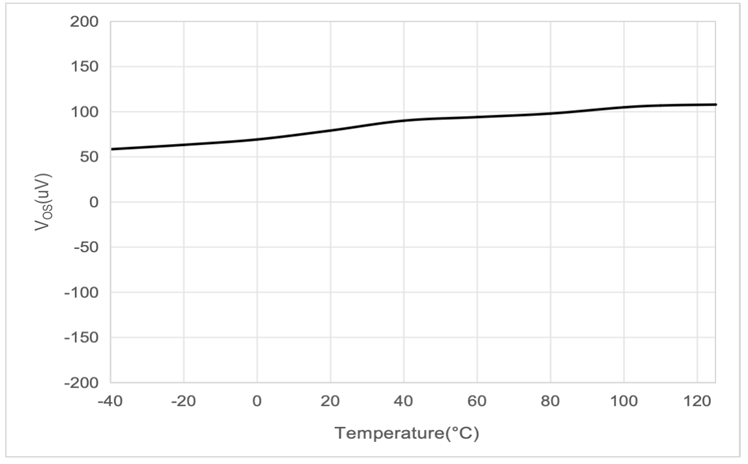

（3）ET85902具有良好的失调电压温漂特性，能适应高温、低温环境的应用。
图5：Offset Voltage vs Temperature

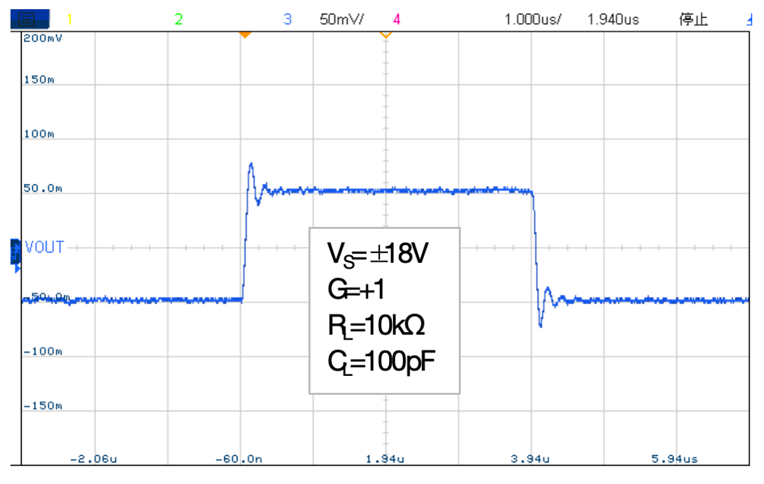

（4）ET85902具有极佳的小信号瞬态响应。
图6：Small-Signal Step Response(100 mV)

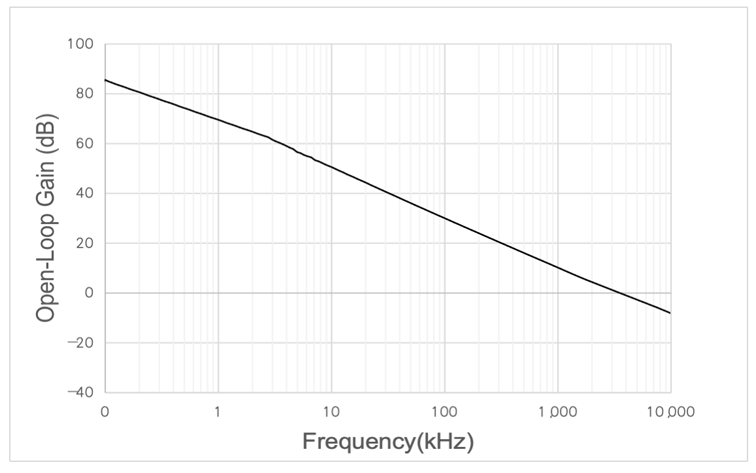

（5）ET85902的增益带宽积(GBP)为3MHz。
