【导读】面对射频前端、模拟传感器及高端音频电路对电源低噪声、高稳定性的严苛要求，力芯微电子推出ET539XX系列低噪声低压差线性稳压器（LDO）。该系列产品专为净化电源、提升系统信噪比而设计，具备300mA输出能力、仅45µVrms的超低输出噪声以及高达75dB@1kHz的电源纹波抑制比（PSRR）。其1.7V至5.5V的宽输入电压范围、仅需1µF陶瓷电容的极简外围及DFN4（1×1） 超小封装，使其成为空间受限的便携设备与精密工业模块的理想电源管理方案。
产品概述
面对射频前端、模拟传感器及高端音频电路对电源低噪声、高稳定性的严苛要求，力芯微电子推出ET539XX系列低噪声低压差线性稳压器（LDO）。该系列产品专为净化电源、提升系统信噪比而设计，具备300mA输出能力、仅45µVrms的超低输出噪声以及高达75dB@1kHz的电源纹波抑制比（PSRR）。其1.7V至5.5V的宽输入电压范围、仅需1µF陶瓷电容的极简外围及DFN4（1×1） 超小封装，使其成为空间受限的便携设备与精密工业模块的理想电源管理方案。
ET539XX系列采用PMOS架构，具备 300mA 输出能力，在低静态功耗基础上，实现了出色的低噪声性能与高电源纹波抑制比性能，仅需搭配1μF陶瓷输入/输出电容即可稳定工作，并通过精密电压基准与反馈回路实现全工况下1.5%的输出精度，已成为射频前端、模拟传感器、音频电路及电池供电设备的理想电源选择。它采用小型DFN4(1×1)封装，适用于空间受限的消费电子产品，和集成度极高的工业控制模块，以节省PCB 空间。
产品特点
●输入电压范围宽，为1.7V到5.5V。
●输出电流300mA。
●输出电压1.1V,1.2V, 1.5V, 1.8V, 2.4V, 2.5V, 2.8V, 2.85V, 2.9V, 3.0和3.3V等。
●极低静态电流，典型值为35µA。
●关断电流低至0.01µA（典型值）。
●超低噪声，典型值为45µVrms（lOUT=20mA）。
●极高的电源抑制比，典型值为75dB@1kHz，72dB@10kHz。
●压降低，典型值为380mV@3.0V/300mA。
●具有出色的输入/负载瞬态响应。
●内置过流保护、热关断和自动放电功能。
典型应用

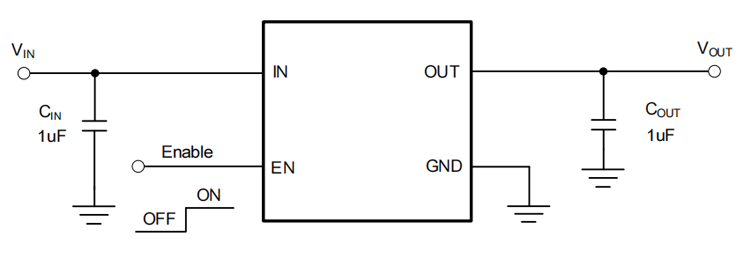

图1：ET539XX Application Circuit
管脚定义

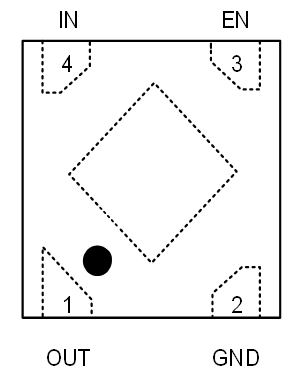

图2：DFN4(ET539XXYB) TOPVIEW
功能框图

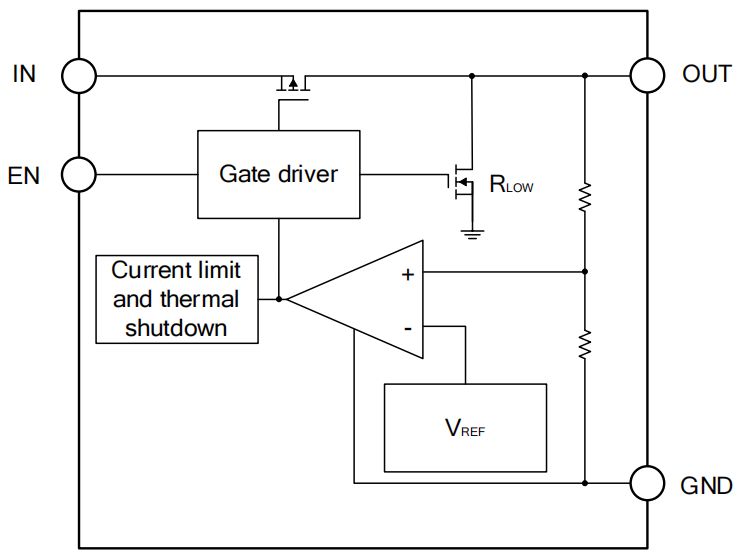

图3：功能框图
其他亮点
（1）ET539XX超低的Dropout Voltage，可以提升电源转换效率、延长设备续航，并拓宽应用场景的电压适配范围。

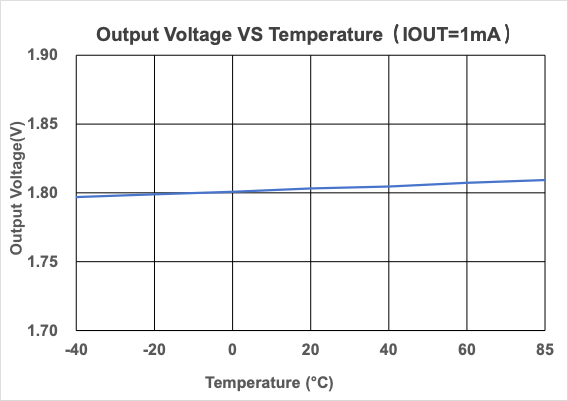

图4：Output Voltage VS Temperature（IOUT=1mA）

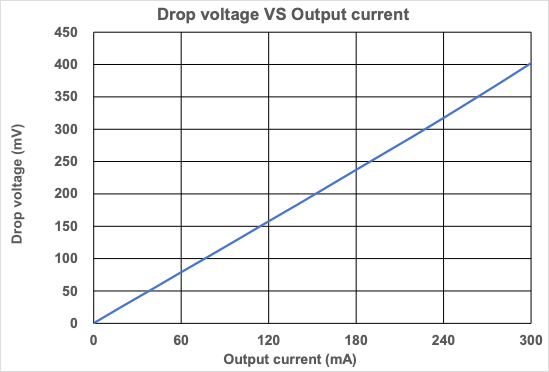

图5：Drop voltage VS Output current
（2）ET539XX的PSRR在1KHz可达75dB，有较好的抗干扰性能。

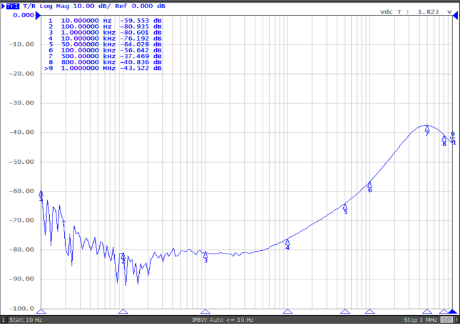

图6：PSRR VIN=2.8V; IOUT= 20mA
（3）极佳的电源瞬态响应，避免了前级扰动对后级的影响。

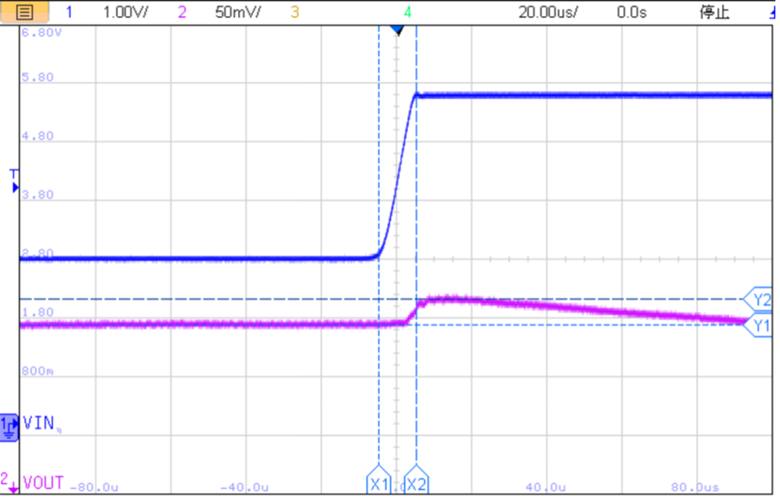

图7：Line Transient Response

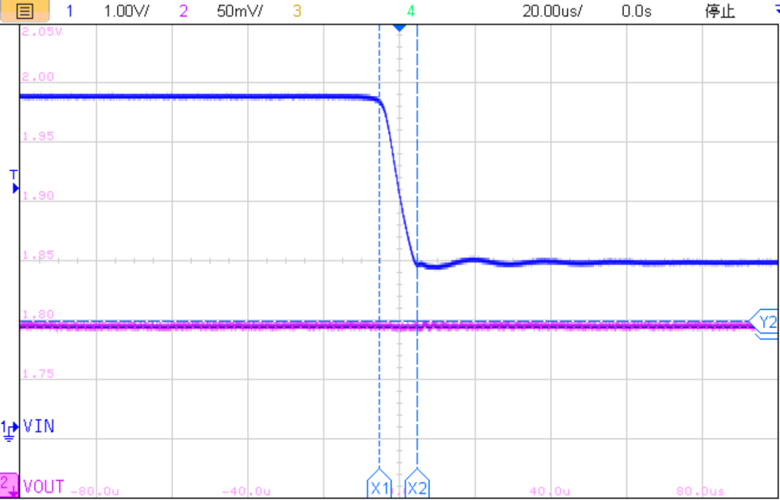

图8：Line Transient Response
（4）优秀的负载瞬态响应，给后级提供了稳定的电源输出。

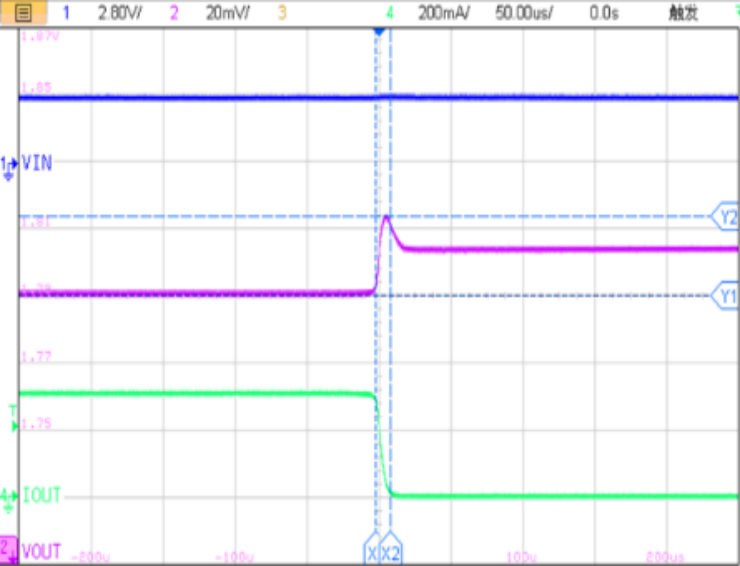

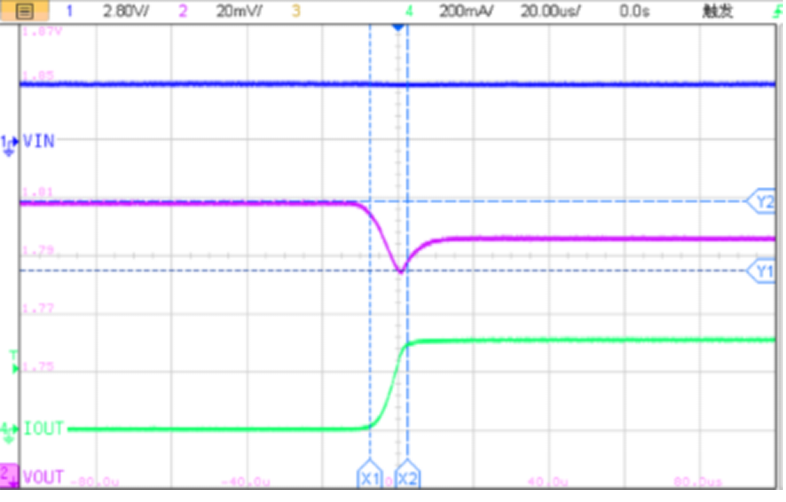

图9：Load Transient Response
图10：Load Transient Response
（5）较低的功耗可以延长电池续航，提升设备可用性，并且可以降低发热，优化用户体验与稳定性。
图11：Supply Current VS Temperature
