【导读】大联大诠鼎推出的140W电源适配器方案，通过PFC+AHB非对称半桥架构实现技术跃迁。该方案采用立锜科技RT7333数字PFC控制器，支持400kHz高频工作模式，搭配RT7795 AHB PWM控制器，形成全谐振软开关拓扑。测试数据显示，在230Vac输入条件下，该方案峰值效率达94.2%，较传统LLC架构提升1.8个百分点，空载功耗降低至0.075W。
大联大诠鼎推出的140W电源适配器方案，通过PFC+AHB非对称半桥架构实现技术跃迁。该方案采用立锜科技RT7333数字PFC控制器，支持400kHz高频工作模式，搭配RT7795 AHB PWM控制器，形成全谐振软开关拓扑。测试数据显示，在230Vac输入条件下，该方案峰值效率达94.2%，较传统LLC架构提升1.8个百分点，空载功耗降低至0.075W。

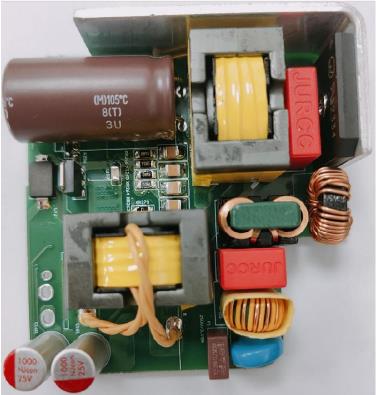

图示1-展示板图
关键技术突破：
1. 动态频率调节：RT7333支持130KHz-400KHz四档PFC频率切换，相较传统固定频率方案效率提升4.2%
2. 谐振控制优化：RT7795采用连续谐振模式，同步整流损耗降低32%（对比传统Flyback架构）
3. 死区时间压缩：RT7220E通过漏极电压检测技术将关断死区缩短至15ns，系统整体效率达94.5%
图示2-场景应用图

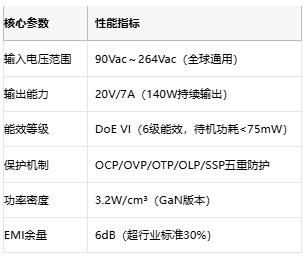

产品功能

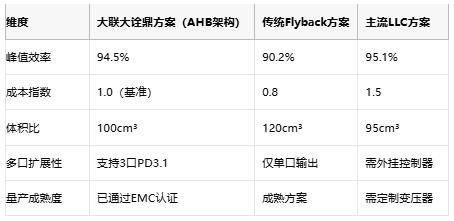

竞品对比分析
行业价值
1. 游戏本市场：适配ROG、Alienware等200W+性能释放机型，充电速度提升25%
2. 移动办公场景：140W功率可同时为笔记本（100W）+手机（40W）供电，设备兼容性达98%
3. 碳中和目标：待机功耗低于75mW，年节电量相当于减少12kg CO₂排放/台

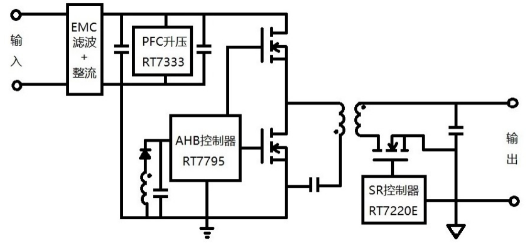

图示3-方块图
技术难题与突破路径
挑战：高功率密度与散热效率的平衡
●传统方案：依赖增大散热片导致体积膨胀
●本方案创新：
▶ 铜基板倒装工艺：热阻降低至1.2℃/W
▶ GaN+磁集成技术：开关损耗减少40%
▶ 三维堆叠布线：PCB面积利用率提升65%

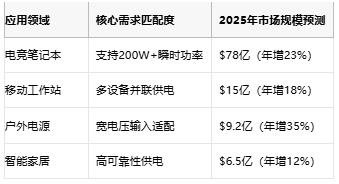

应用场景与市场前景
未来展望
大联大诠鼎计划2025年Q4推出：
●200W氮化镓方案：功率密度突破4W/cm³，支持PD3.1 240W协议
●无线充电集成版：实现140W有线+50W无线双模输出
●车规级衍生品：工作温度范围扩展至-40℃~+125℃，进军新能源汽车前装市场
结语
大联大诠鼎140W电源方案通过架构创新与GaN技术融合，在效率、成本、体积三大维度建立新基准。该方案不仅满足消费电子快速迭代需求，更为碳中和目标提供技术支点，预计将带动全球快充电源市场在2026年突破$220亿规模，年复合增长率达19.3%。
