【导读】共模半导体最新推出的GM6403同步降压电源模块，凭借3.4V至42V的宽输入电压范围、3A持续输出电流及高达95%的转换效率，为多领域高端应用提供了可替代TI LMZM33603系列的高性价比解决方案。
共模半导体最新推出的GM6403同步降压电源模块，凭借3.4V至42V的宽输入电压范围、3A持续输出电流及高达95%的转换效率，为多领域高端应用提供了可替代TI LMZM33603系列的高性价比解决方案。
性能卓越：宽压输入与高效转换兼备
GM6403作为一款全集成同步降压模块，在3.4V至42V的宽输入电压范围内均能保持优异的电压调整率和负载调整率。其高达95%的转换效率显著降低了系统功耗与热损耗，为空间受限的紧凑型设备提供了理想的电源解决方案。
模块采用400kHz默认开关频率，支持最高2.2MHz的可配置频率，通过内部补偿的峰值电流模式控制实现了快速的瞬态响应。这种灵活的频率配置使其能够兼顾效率与噪声性能，满足不同应用场景的特定需求。
高度集成：简化设计降低风险
GM6403的最大优势在于其高度集成的设计理念。模块内部集成了开关管、电感及必要的无源器件，大幅降低了客户的设计复杂度和制造风险。采用9mm×7mm×4mm的19引脚QFN封装，可轻松焊接至标准PCB板，实现紧凑的低厚度负载点设计。
这种全集成方案不仅缩短了产品研发周期，更提高了系统的可靠性和一致性。对于需要快速上市的高端电子设备而言，GM6403显著降低了电源设计的门槛和风险。
功能完善：全方位保护确保系统稳定
模块配备了完善的保护功能，包括输出过压保护、短路保护和热关断机制，确保了在各种异常工况下的系统安全。精准的使能门限可通过EN引脚灵活设定，电源良好功能为系统提供了可靠的状态监测。
支持外部时钟同步的特性使其能够在复杂的多电源系统中实现精确的时序控制，避免相互干扰。这些丰富的外设功能使其特别适合对可靠性要求严苛的工业自动化和医疗设备应用。
应用广泛：覆盖高端电子多领域
GM6403的卓越性能使其在工业控制、医疗设备、智能电网、能源管理、工厂自动化及国防电子等领域均展现出强大的应用潜力。其宽压输入特性能够适应各种复杂的供电环境，高效率转换则为电池供电设备延长了续航时间。
随着国产半导体技术的持续进步，共模半导体GM6403的推出标志着国内电源模块技术已达到国际先进水平，为高端电子设备的国产化替代提供了更多可能。
产品应用
工业领域、医疗领域、智能电网与能源、
工厂和楼宇自动化、国防

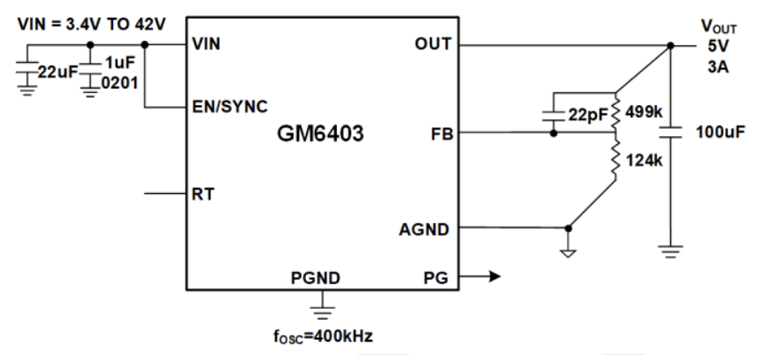

GM6403 典型应用框图

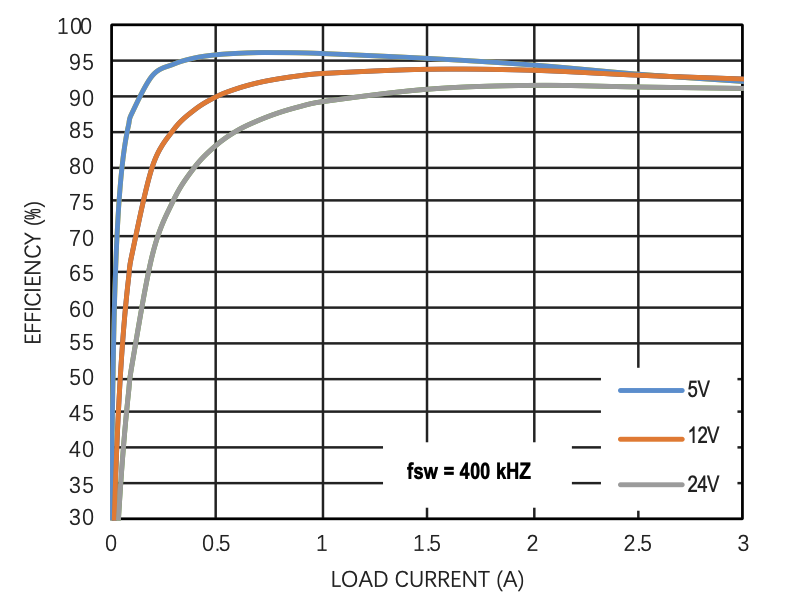

效率曲线图
效率曲线，VOUT = 5V，强制连续模式
效率曲线，VOUT = 3.3V，强制连续模式
核心优势
●超高集成度，极简 BOM
内部集成功率 MOSFET、电感、补偿网络及 bootstrap 电容，仅需外接输入 / 输出电容与两颗反馈电阻即可工作，实现 “零磁性设计”，大幅简化电路设计、降低制造风险并缩短研发周期。
●宽压兼容，多场景适配
输入电压覆盖 3.4V 至 42V，兼容5V/12V/24V/36V 等多类供电系统；输出电压 高至 20V。
●高效低耗，性能优异
峰值转换效率达 96%，典型工况效率 95%；400kHz固定开关频率配合峰值电流模式控制，实现快速瞬态响应，兼顾能效与供电稳定性，轻载模式静态电流低至 2μA。
●高集成高可靠
采用 9mm×7mm×4mm 19 引脚 QFN 封装，体积较同功率分立方案缩小 40%+；内置输出过压、短路、热关机及电源良好检测等多重防护，结温范围 - 40℃至 + 125℃，极端环境下稳定运行。

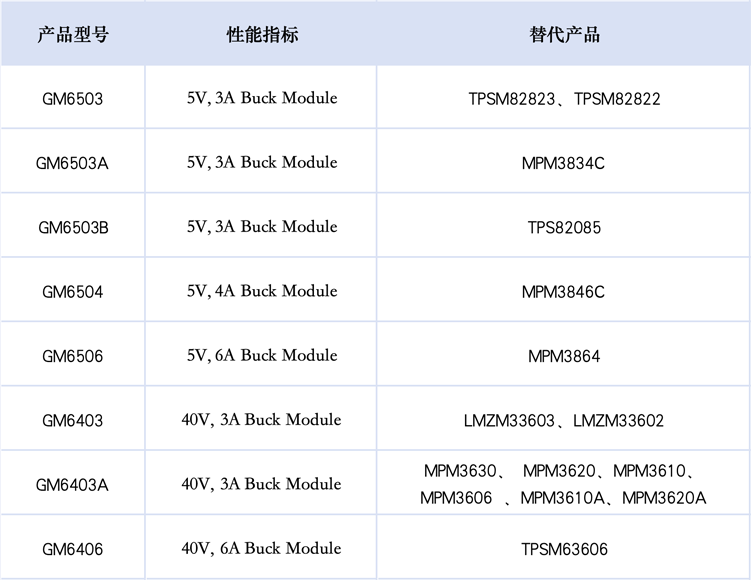

pin to pin 可替换产品
订购指南

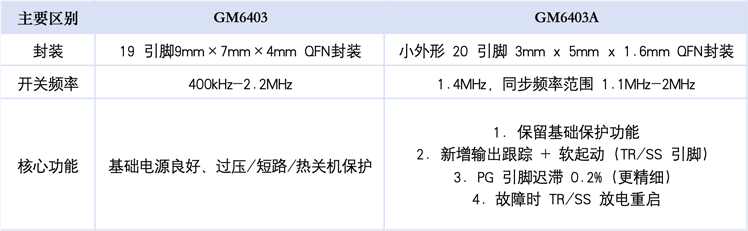

共模电源模组系列介绍
