【导读】大联大控股旗下诠鼎集团基于Power Integrations InnoMux™-2系列IMX2379F芯片，推出62W三输出定电压反激式电源解决方案，通过创新性的单级架构设计，实现了多路独立稳压输出的高效整合，为白色家电、工业系统和显示器等应用提供了全新的电源选择。
大联大控股旗下诠鼎集团基于Power Integrations InnoMux™-2系列IMX2379F芯片，推出62W三输出定电压反激式电源解决方案，通过创新性的单级架构设计，实现了多路独立稳压输出的高效整合，为白色家电、工业系统和显示器等应用提供了全新的电源选择。

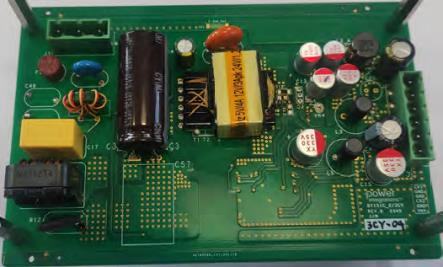

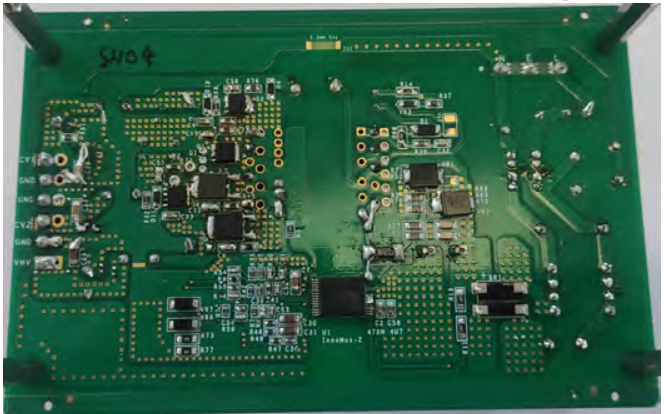

图示1-62W三输出定电压反激式电源解决方案的展示板图
架构革新：单级设计突破传统多级转换局限
与传统两级架构相比，InnoMux™-2系列创新地将AC-DC和下游DC-DC转换级集成于单一芯片，去除了单独的DC-DC转换环节。这种架构革新带来多重优势：元件数量大幅减少，PCB占位面积显著缩小，系统整体效率得到有效提升。该方案能够提供多达三个独立稳压输出，或两个定电压加一个定电流输出，完美适配现代电子设备对多电压供电的需求。
图示2-62W三输出定电压反激式电源解决方案的场景应用图
性能卓越：高效能与精准控制的完美平衡
基于IMX2379F芯片的解决方案在性能表现上堪称卓越。该IC集成了750V PowiGaN™氮化镓晶体管，结合零电压开关及同步整流技术，使得系统总效率（从交流电到调节式低压直流电）超过90%。在输出功率高达90W的条件下，调节精度仍能保持在±3%以内，展现了出色的稳定性。
在节能方面，先进的控制器能够智能管理轻负载功率传输，无需使用预载电阻器，无负载功耗可降至30mW以下。这一特性使其能够轻松满足欧洲耗能产品法规对300mW待机功耗的严格要求，为终端产品通过各项能效认证提供了有力保障。

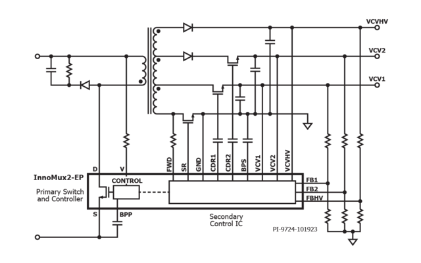

图示3-62W三输出定电压反激式电源解决方案的方块图
散热优化：紧凑设计突破空间限制
该方案采用PI高散热效率的InSOP™24和InSOP™28封装，结合PCB冷却技术，成功实现了无散热片设计。这不仅进一步减小了方案体积，降低了物料成本，还简化了整体结构设计。紧凑的封装形式使其特别适合空间受限的应用场景，为设备小型化趋势提供了理想的电源解决方案。
应用广泛：多元场景下的理想选择
凭借其灵活的输出配置和卓越的性能表现，该电源方案在白色家电、工业系统与显示器等领域展现出广阔的应用前景。无论是需要多路电压供电的智能家电控制板，还是对电源稳定性要求严苛的工业设备，亦或是需要高效节能的显示产品，这一方案都能提供恰到好处的电源支持。
随着电子系统对能效和空间要求的不断提高，大联大诠鼎基于PI InnoMux™-2的62W三输出电源方案，以其创新的架构设计和卓越的性能表现，正在为电源技术的发展注入新的活力。
核心技术优势：
●高效率：多路输出实现超过90%的效率；
●节省空间和元件：减小PCB板尺寸，元件数最多可减少50%；
●高精度：所有输出满足3%调整精度，考虑了产线误差、温度变化和输入负载变化；
●低待机功耗：空载功耗小于50mW；
●集成高压开关：集成750V的PowiGaN™初级开关或650V和725V硅MOSFET，涵盖15W至100W功率范围；
●多种保护和功能：输出电压设定、锁存/自动重启保护、内部/外部反馈机制、单路输出的过载保护、调光模式；
●其他特性：零电压开关（SR ZVS）、脉冲共享、通过SR栅极控制对VFWD进行稳压调整。
方案规格：
●输入电压：90VAC-265VAC；
●输出规格：5V/4A，12V/1A，24V/1.25A；总计：62W；
●满载效率要求：>85% @ 115/230VAC；
●工作环境温度条件：40℃。
