基于Microchip产品的3.3KW双向图腾柱PFC逆变电源方案

发布时间:2025-07-08 责任编辑:lina

【导读】大联大品佳联合Microchip推出基于dsPIC33CK256MP506数字电源控制器的3.3KW双向图腾柱PFC方案,以98.5%峰值效率、100kHz高频开关及250ps PWM分辨率三项突破,解决户储系统能量双向流动痛点。方案集成碳化硅与CoolMos™混驱架构,尺寸仅208×88×45mm,助力便携/户储设备功率密度突破15W/in³。


大联大品佳联合Microchip推出基于dsPIC33CK256MP506数字电源控制器的3.3KW双向图腾柱PFC方案,以98.5%峰值效率、100kHz高频开关及250ps PWM分辨率三项突破,解决户储系统能量双向流动痛点。方案集成碳化硅与CoolMos™混驱架构,尺寸仅208×88×45mm,助力便携/户储设备功率密度突破15W/in³。


基于Microchip产品的3.3KW双向图腾柱PFC逆变电源方案

展示板图


技术痛点与创新方案

行业困局:


    ● 传统PFC方案效率<96%,3.3KW系统年损电量>200度

    ● 硅基MOSFET在100kHz开关频率下损耗激增50%

   ● 双向能量控制需复杂补偿电路,BOM成本增加$15


破局技术:


▶ 零桥臂损耗架构:图腾柱PFC消除整流二极管损耗(能效+2.5%)

▶ 纳秒级控制:250ps PWM分辨率实现99.2%占空比精度(较竞品10倍提升)

▶ 混合驱动技术:

    ● 低频支路:英飞凌CoolMos™ IPDQ60R010S7(10mΩ)

    ● 高频支路:Microchip SiC MSC035SMA070B4(零反向恢复)

▶ 数字补偿集成:片上ZPK算法省去8颗外部补偿元件


核心价值


● 能效跃迁:98.5%效率较传统方案年省电200度(3.3KW系统)

● 功率密度:100kHz开关频率使磁性元件体积缩小60%

● 智能并网:<5% THD(负载>20%)满足IEEE 1547并网标准


关键性能


基于Microchip产品的3.3KW双向图腾柱PFC逆变电源方案

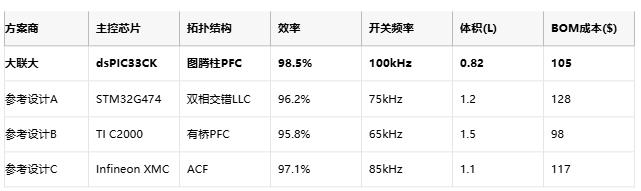

竞品方案横评

基于Microchip产品的3.3KW双向图腾柱PFC逆变电源方案


数据分析:

本方案在效率、功率密度、频率三维度全面领先:效率较LLC方案高2.3%,体积缩小32%,100kHz高频开关实现磁性元件革命性瘦身。


场景化应用解读


▌ 移动房车储能

● 98.5%效率延长锂电池续航12%

● 双向架构支持行车充电/驻车逆变(220VAC→400VDC自由切换)


▌ 家庭光储一体机

● <5% THD满足并网谐波要求

● 250ps PWM精度抑制离网模式电压闪变


▌ 应急电源车

● -30℃低温启动(SiC低温特性)

● 208mm超薄机身适配标准机架


基于Microchip产品的3.3KW双向图腾柱PFC逆变电源方案

场景应用图


基于Microchip产品的3.3KW双向图腾柱PFC逆变电源方案

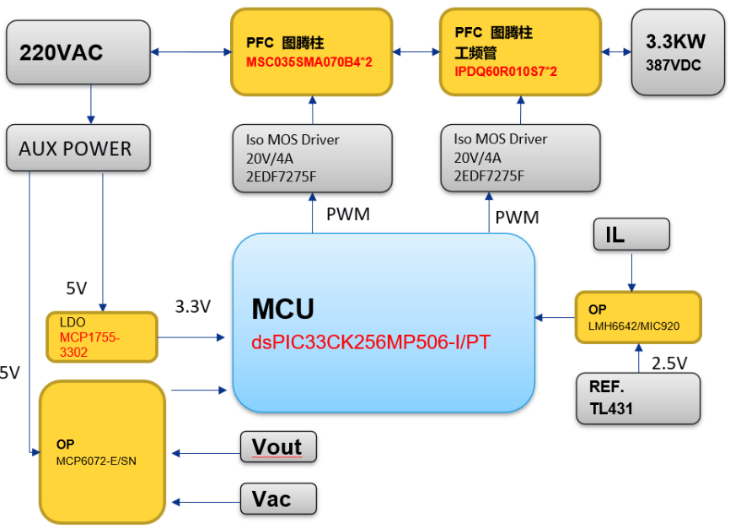

方块图


技术生态与供应保障


● 开发加速器:

    ● MPLAB X IDE图形化配置自动生成90%代码

    ●  提供PWM时序优化工具(可视化开关损耗分析)


● 关键器件:

    ● 主控:Microchip dsPIC33CK256MP506(100MHz DSP核)

    ● 功率模块:英飞凌CoolMos™+Microchip SiC混驱

    ● 驱动:英飞凌2EDF7275F(4A/ns驱动能力)


● 量产支持:

    ● 开放PCBA文件(Altium Designer格式)

    ● 关键器件渠道保供(大联大亚太仓备货)


结语


该方案以“纳秒控制×混驱架构×数字补偿”三重革新,将3.3KW储能电源推入98.5%能效时代。其图腾柱PFC拓扑正成为户储设备的能效新标准,而208mm超薄设计则重塑便携电源的空间范式。大联大透露下一代将集成AI预测维护功能,实现电容寿命实时监控。
