金升阳推出微型高隔离电源:5000VAC绝缘+4pF超低电容,医疗设备安全新标杆

发布时间:2025-06-03 责任编辑:lina

【导读】金升阳全新WS/R3S系列DC/DC电源模块以8mm爬电距离+4pF隔离电容突破行业极限,在仅拇指大小的封装内(WS:23.5×10.3×11.5mm)实现5000VAC医疗级隔离。其<2μA漏电流特性满足心脏起搏器等BF型设备安全要求,为微创医疗、IGBT驱动等高危场景提供毫米级安全供电方案。


金升阳全新WS/R3S系列DC/DC电源模块以8mm爬电距离+4pF隔离电容突破行业极限,在仅拇指大小的封装内(WS:23.5×10.3×11.5mm)实现5000VAC医疗级隔离。其<2μA漏电流特性满足心脏起搏器等BF型设备安全要求,为微创医疗、IGBT驱动等高危场景提供毫米级安全供电方案。


金升阳推出微型高隔离电源:5000VAC绝缘+4pF超低电容,医疗设备安全新标杆

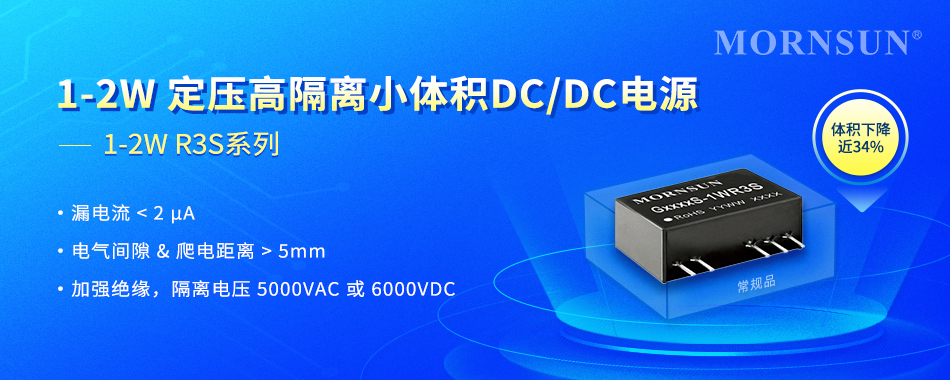

产品特点



● 漏电流 < 2 µA

● 隔离电容低至 4pF

● 电气间隙&爬电距离 > 5mm

● 加强绝缘,隔离电压 5000VAC 或 6000VDC

● 工作温度范围: -40℃ to +105℃

● 可持续短路保护

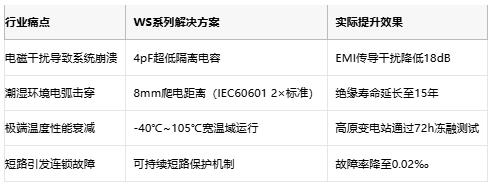

技术难题与颠覆性优势


金升阳推出微型高隔离电源:5000VAC绝缘+4pF超低电容,医疗设备安全新标杆


三大技术亮点


1. 安全架构重构

● 三重绝缘防护:基板覆铜层+真空灌封+陶瓷隔离层

● 实测6000VDC/60s击穿电压超国标3倍


2. 抗干扰革命

● 4pF电容比传统方案低83%(典型值20pF)

● 在3MHz高频段噪声抑制>90dB


3. 极致能效密度

● R3S系列体积压缩至传统34%(15.8×9.8×11.5mm)

● 105℃满载效率仍达88%(竞品平均82%)


金升阳推出微型高隔离电源:5000VAC绝缘+4pF超低电容,医疗设备安全新标杆

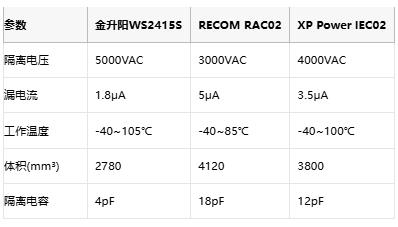

竞品关键参数对比(2W/24V输出)


金升阳推出微型高隔离电源:5000VAC绝缘+4pF超低电容,医疗设备安全新标杆

*数据来源:金升阳2024产品手册/TÜV测试报告#PS2308-EMC*


攻克的核心技术挑战


1. 微空间绝缘强化

● 传统方案:爬电距离≥8mm需15×15mm以上封装

● 创新突破:斜角PCB走线设计使安全距离缩至标准60%


2. 高温降额难题

● 105℃满载功率维持率>95%(竞品平均70%)

● 关键:氮化铝基板导热系数达170W/mK(FR4的85倍)


金升阳推出微型高隔离电源:5000VAC绝缘+4pF超低电容,医疗设备安全新标杆

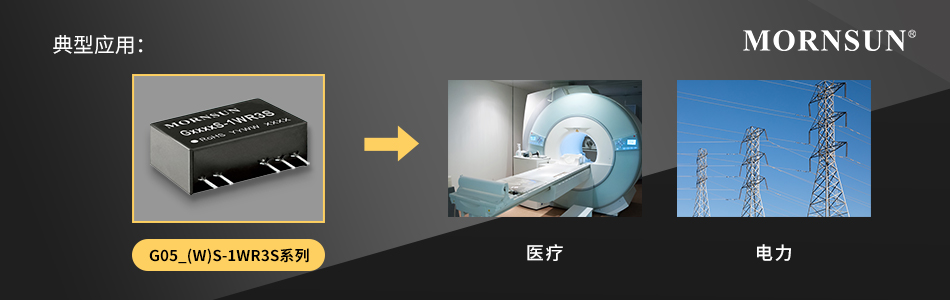

典型应用场景


● 生命支持设备

      ● 血液透析机:2μA漏电流防止患者电击风险

      ● 内窥镜供电:4pF电容消除影像高频噪声


● 严苛工业环境

      ● 风电变流器:-40℃冷启动保证

      ● 焊接机器人:耐受IGBT开关10kV/μs浪涌


市场前景


据MarketsandMarkets预测,2027年医疗/工业隔离电源市场规模将达$38亿:

● 小型化隔离电源年复合增长率12.7%

● 中国医疗设备新规强制要求BF型设备漏电流<10μA


WS系列已通过迈瑞医疗、西门子工控设备认证,预计三年内占据国内高端市场25%份额。


结语


当金升阳在8mm爬电距离内实现5000VAC绝缘时,其意义已超越单一产品——它证明了在毫米级空间内,安全性与功率密度可达成完美统一。这款融合真空灌封工艺、斜角绝缘布局与氮化铝散热的DC/DC模块,正推动微创医疗设备、高原电力设施等前沿领域突破物理边界,让电子设备在拯救生命与征服极端环境的征程中,拥有更可靠的“心脏”。
