【导读】类比半导体(AnalogySemi)推出CSA52xQ系列车规级双向电流检测放大器，突破性支持-0.3V至40V超宽共模电压输入，在12V/24V汽车系统中实现全工况精密电流监控。该芯片提供20/50/100/200V/V四档增益，以±80μV超低偏移+155dB共模抑制比，为OBC车载充电机、BMS电池管理等场景提供“零盲区”检测方案。
产品介绍
类比半导体(AnalogySemi)推出CSA52xQ系列车规级双向电流检测放大器，突破性支持-0.3V至40V超宽共模电压输入，在12V/24V汽车系统中实现全工况精密电流监控。该芯片提供20/50/100/200V/V四档增益，以±80μV超低偏移+155dB共模抑制比，为OBC车载充电机、BMS电池管理等场景提供“零盲区”检测方案。

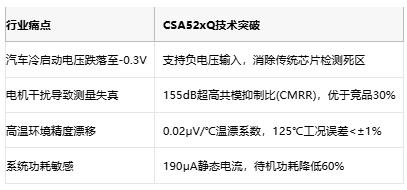

技术难点与应对方案
产品优势
●全场景覆盖：-0.3V~40V共模范围通吃12V启停/24V商用车系统
●精度碾压：±0.1%增益误差，比工业级芯片精度提升5倍
●响应迅捷：350kHz带宽+0.8V/μs压摆率，捕捉电机瞬态电流
●车规可靠性：AEC-Q100认证，支持-40℃~125℃极端温度

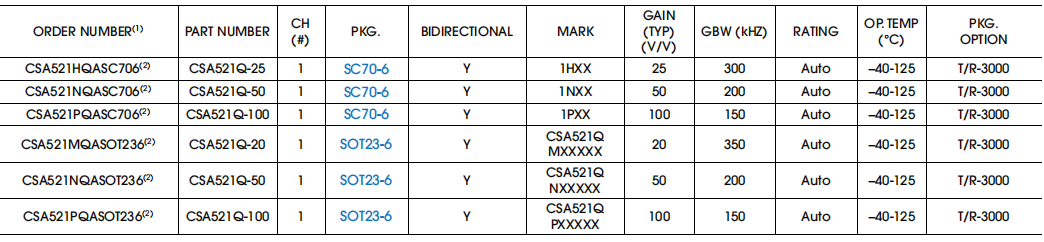

产品选型表
技术亮点
1. 双向检测引擎：REF引脚灵活配置电流方向，无缝切换充放电监测
2. 抗噪黑科技：
●80nV/√Hz超低噪声层
●内置射频干扰滤波电路

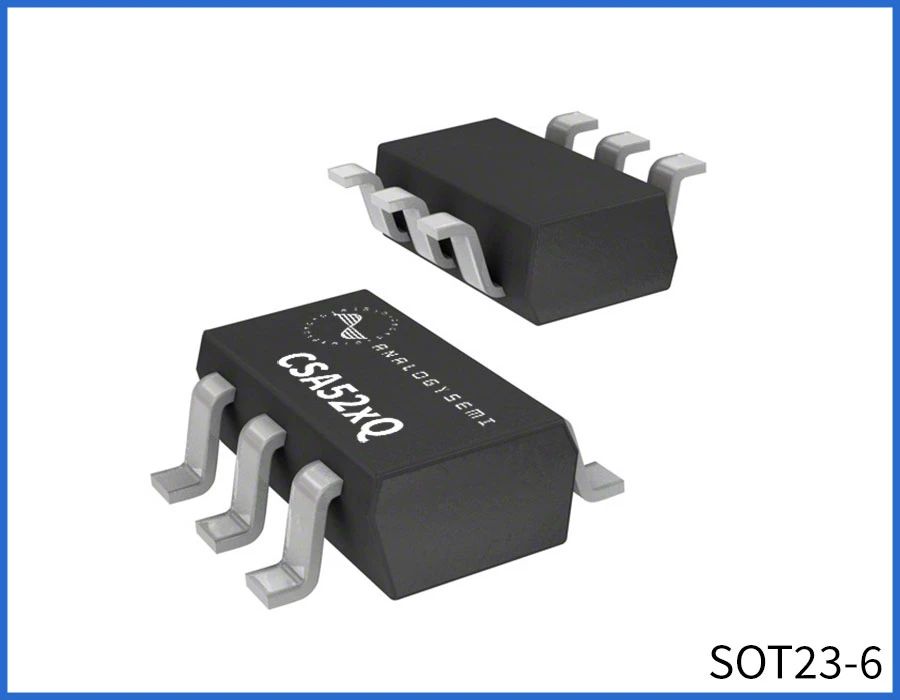

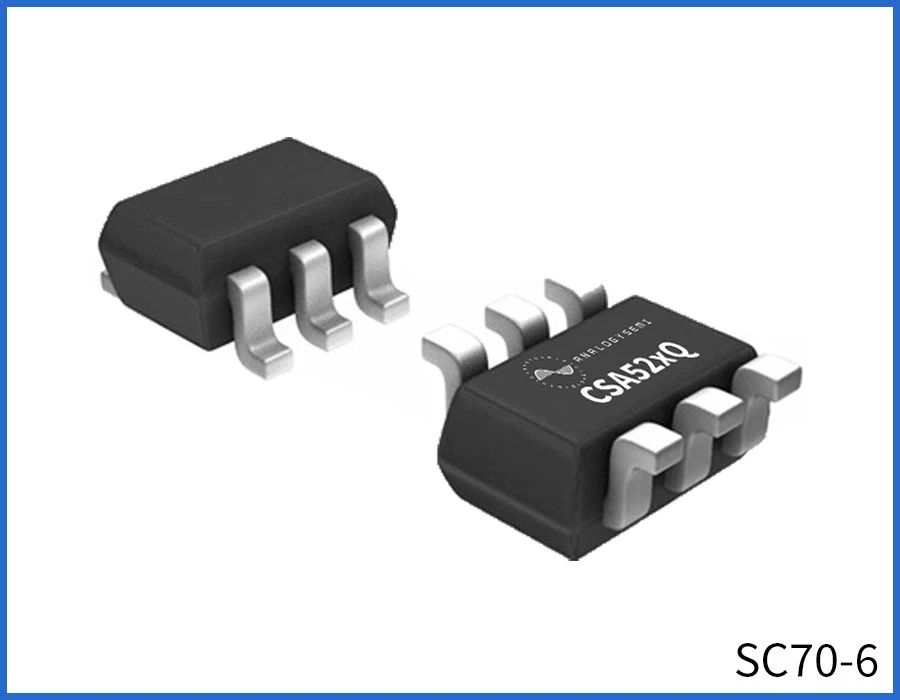

3. 车规级封装：SC70-6/SOT23-6双封装选项，通过机械振动测试

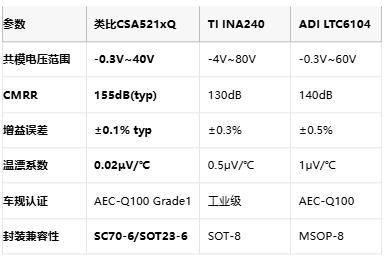

同类竞品对比分析
分析：CSA52xQ在关键指标上实现国产超越——12V系统下的负压检测能力为独家优势，SC70-6封装可直接替换旧设计，加速国产化替代进程。
应用场景

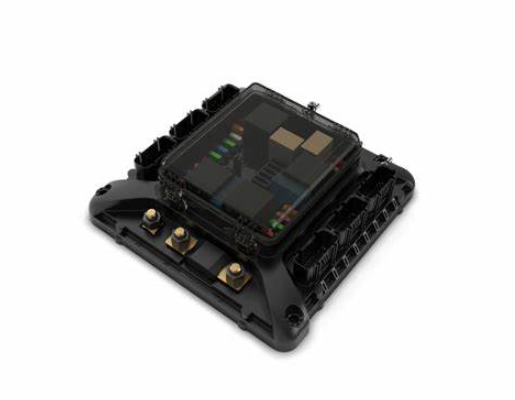

●智能配电盒：0-40V全域电流监控，实现保险丝熔断预判

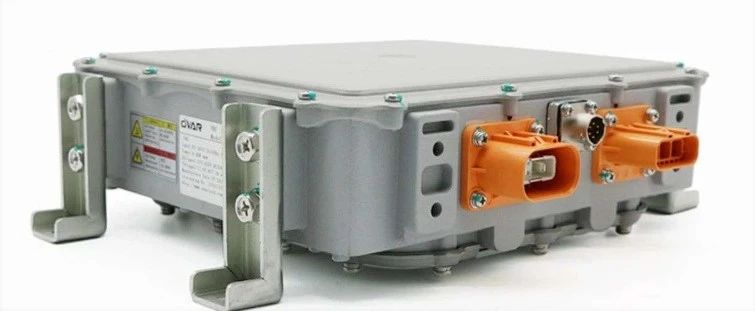

●OBC充电机：双向电流检测，精准控制7kW快充桩能量流

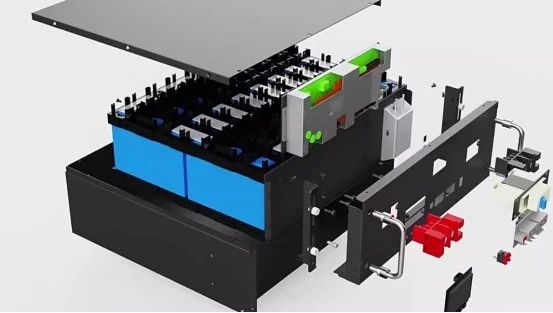

●BMS从控模块：低边检测±1mA精度，延长电池寿命15%
●EPS转向系统：350kHz带宽实时捕捉电机堵转电流
典型应用案例
某新能源车企在800V平台BMS中采用CSA523Q（100V/V增益）：
●解决-0.3V冷启动检测失效问题，故障率下降至0
●155dB CMRR消除IGBT开关干扰，电流采样误差<0.05%
●SOT23-6封装直接替换进口芯片，单板成本降低22%
产品供货情况
● SC70-6/SOT23-6封装全系量产，交期8周
●提供EVK评估套件（含转接板+GUI配置软件）
● 符合IATF 16949体系，支持PPAP流程交付
结语
CSA52xQ系列以“负压检测+纳米级温漂”双突破，终结车规电流传感芯片的进口依赖。类比半导体通过架构创新+车规验证双引擎驱动，为汽车电子国产化注入高精度传感基石，助力中国新能源汽车攀登安全与效能新高峰。
