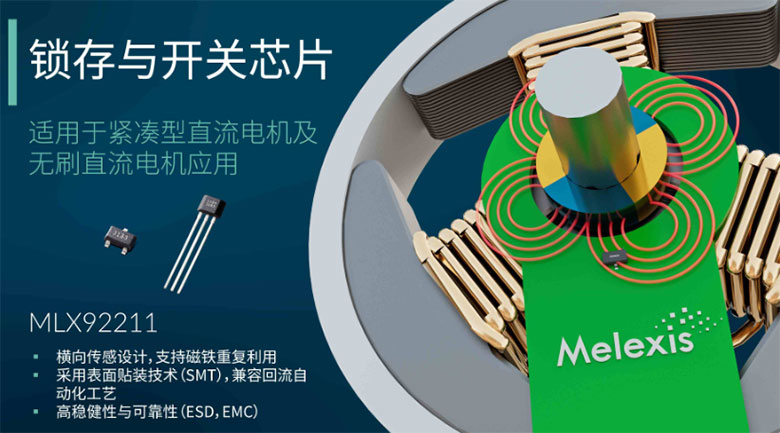

【导读】随着汽车产业向电动化、智能化加速转型，座椅调节、天窗驱动、电子膨胀阀等汽车电机对小型化、轻薄化及磁位置检测精度的要求日益严苛。传统霍尔效应传感器因需通孔安装（增加模块高度）、磁检测方向受限（难以适配紧凑型电机的径向磁路）等问题，难以满足当前设计需求。针对这一痛点，Melexis近期推出MLX92211系列霍尔效应锁存器，采用创新集磁点（IMC）技术实现水平磁位置检测，配合高集成化设计，助力汽车电机模块高度降低约30%，同时具备高可靠性与功能安全特性，为汽车电机小型化提供了新的解决方案。
技术难点及应对方案
汽车电机小型化设计中，需解决三大核心技术难题：
-
空间限制：传统霍尔传感器需通孔安装，导致电机模块高度增加，无法适配狭窄的安装空间（如座椅框架、天窗导轨）；
-
磁检测精度：紧凑型电机的径向磁路中，水平方向磁信号较弱，易受温度（-40℃至150℃）、应力变化影响，导致检测误差增大；
-
可靠性：汽车环境中，静电放电（ESD）、磁铁高温（＞120℃）退磁等问题易导致传感器失效，影响电机正常工作。
MLX92211的应对方案：
-
空间优化：采用TSOT-3L表面贴装封装（3.0mm×2.9mm×1.1mm），无需通孔安装，直接贴装于PCB表面，模块高度较传统传感器降低约30%；
-
磁检测精度提升：创新集磁点（IMC）技术增强水平方向磁信号接收能力，配合先进偏移消除算法，确保通道间磁灵敏度偏差＜5%、温度漂移＜0.5mT/℃，即使在小体积电机中仍能准确检测转子位置；
-
可靠性强化：集成8kV ESD防护电路（远超汽车行业标准的4kV），抵御静电干扰；通过负温度系数（NTC）补偿，抵消磁铁高温退磁对检测精度的影响，确保在120℃以上环境中仍能稳定工作。
核心作用
MLX92211系列的核心作用是为紧凑型汽车电机提供高精度水平磁位置检测。其水平感应设计适配电机的径向磁路结构，无需调整磁铁安装方向，简化了电机的机械设计；集磁点技术提升了磁信号灵敏度，确保在小体积电机中仍能准确检测转子位置，为电机控制（如座椅调节的平顺性、天窗的精准定位）提供可靠的信号输入；同时，高集成化设计（内置稳压器、偏移消除电路、ESD防护）减少了外部元件数量，进一步缩小了电机模块的体积。
产品关键竞争力
MLX92211系列的关键竞争力体现在四大维度：
-
空间兼容性：TSOT-3L封装支持表面贴装，模块高度较传统通孔传感器降低约30%，完美适配座椅调节、天窗驱动等紧凑型电机的安装需求；
-
磁检测性能：集磁点技术增强水平磁信号接收，通道间磁灵敏度偏差＜5%，温度漂移＜0.5mT/℃，确保磁位置检测精度（误差＜1%）；
-
可靠性：8kV ESD防护、2.7-24V宽电压工作范围（适应汽车电源波动）、负温度系数补偿（应对磁铁退磁），满足汽车级可靠性要求（MTBF＞100万小时）；
-
功能安全：符合ASIL A功能安全标准，集成自恢复输出关断功能，当检测到异常信号（如磁信号丢失、过电压）时自动切断输出，避免电机误动作，提升系统安全性。

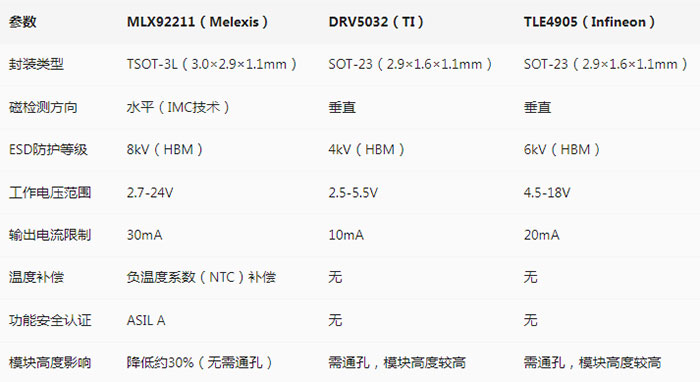

同类竞品对比分析
实际应用场景
MLX92211系列的应用场景聚焦于需紧凑型设计与高精度磁检测的汽车电机，具体包括：
-
座椅调节电机：座椅调节电机需安装在狭窄的座椅框架内，MLX92211的TSOT-3L封装降低了模块高度，水平磁检测适配电机的径向磁路，确保座椅前后/上下调节的平顺性（误差＜1mm）；
-
天窗驱动系统：天窗电机需适应12V/24V汽车电源波动，MLX92211的2.7-24V宽电压范围可稳定工作，8kV ESD防护避免天窗控制模块因静电损坏，确保天窗精准定位（误差＜2mm）；
-
电子膨胀阀（EEV） ：电子膨胀阀用于空调系统，工作温度可达120℃以上，MLX92211的负温度系数补偿抵消了磁铁高温退磁影响，确保阀门开度检测精度（误差＜2%），提升空调系统能效（节能约5%）。
产品供货情况
目前，Melexis MLX92211系列已实现样品交付，客户可通过Melexis官方网站或授权经销商（如Arrow、Digi-Key）申请样品。产品采用TSOT-3L表面贴装封装，兼容自动化贴装工艺（如SMT生产线），适合汽车行业的大规模量产需求。Melexis表示，批量生产能力正在逐步提升，预计2025年底可满足每月100万颗的供货需求，为汽车厂商的量产项目提供稳定支持。
结语
Melexis MLX92211系列霍尔效应锁存器的推出，针对汽车电机小型化设计中的核心痛点，通过创新集磁点技术与高集成化设计，实现了水平磁位置检测的高精度与高可靠性，同时降低了模块高度，符合汽车产业电动化、智能化的发展趋势。其8kV ESD防护、ASIL A功能安全等特性，进一步提升了汽车电机系统的可靠性与安全性。随着样品的交付与批量生产能力的提升，MLX92211有望成为汽车电机小型化设计的首选霍尔效应传感器，助力汽车厂商推出更轻薄、更智能的汽车产品。
