【导读】在新能源汽车800V高压架构与碳化硅器件普及浪潮中，传统栅极驱动变压器面临绝缘失效风险。TDK全新推出的InsuGate系列B78541A25型号，通过三重绝缘绕组技术突破DC 1000V工作电压极限，体积较前代缩减30%，为车规级功率模块筑起纳米级绝缘屏障，已通过AEC-Q200 Rev.E可靠性认证。
一、技术难点及应对方案
高压隔离与微型化矛盾：
-
介质击穿风险 → 采用三重独立绝缘绕组，局部放电熄灭电压≥1.2kV
-
高频开关损耗 → MnZn铁氧体磁芯优化，工作频率覆盖100kHz~1MHz
-
空间制约瓶颈 → 13.85×10.5×9.2mm超薄封装减少30%占板面积
二、核心作用
-
电气安全守卫：满足IEC 61558-1/2-16加强绝缘标准，3kV(AC)/60s耐压
-
信号传输枢纽：4pF超低耦合电容保障IGBT/SiC开关时序精准性
-
热稳定性中枢：-40℃~150℃全温域电感波动率＜±5%
三、产品关键竞争力
对比传统方案实现三大跃升：
-
绝缘强度断层领先：DC 1000V工作电压为竞品2倍
-
空间效率突破极限：功率密度达3.5W/mm³（行业均值1.8W/mm³）
-
车规可靠性保障：通过AQG 324机械振动加速测试

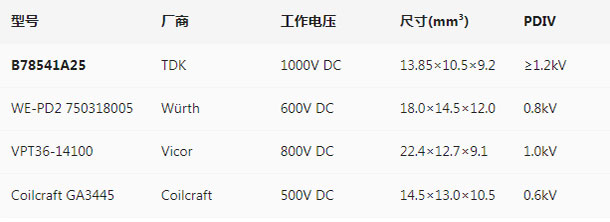

四、同类竞品对比分析
五、实际应用场景
-
电动汽车电驱：800V SiC逆变器栅极驱动隔离电路
-
工业电源模块：3kW LLC谐振转换器原边驱动
-
再生能源系统：光伏逆变器IGBT驱动保护链路
六、产品供货情况
已开放全球分销渠道订货（Digikey/Mouser），标准交期14周，支持SPICE模型技术协同开发。工程样品可申请免费测试套件。
结语
TDK InsuGate B78541A25通过材料革新与结构创新，将功率模块的安全边界推至千伏新高度。其纳米级绝缘保障与毫米级空间控制的融合，正在加速800V高压平台在新能源领域的普及进程。
