当ChatGPT日耗电50万度的数据震惊行业，AI军备竞赛已悄然转向能效战场。英飞凌科技（FSE:IFX）近日宣布，其OptiMOS™ 6 80V功率MOSFET成功量产应用于全球TOP3芯片厂商的AI服务器中间总线转换器（IBC），在48V转12V关键链路实现能效突破。测试数据显示，该方案使单机架年节电量突破1万度，相当于为25辆特斯拉Model 3充满电的能量储备。

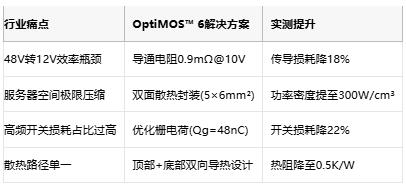

技术难题与颠覆性优势
三大技术亮点

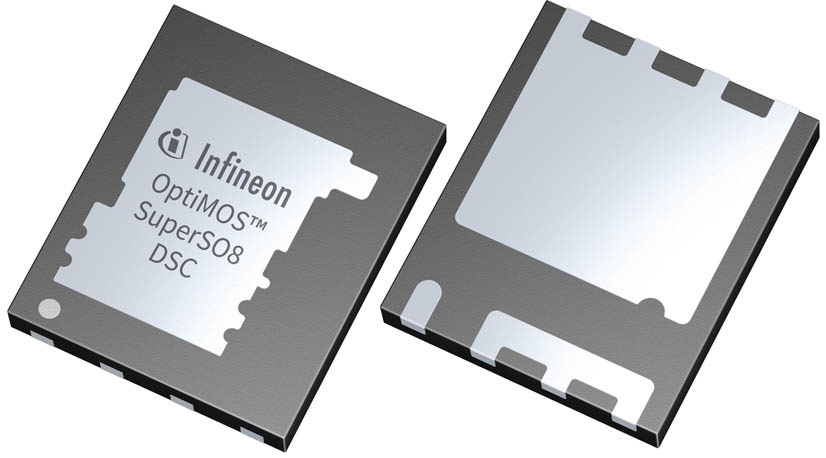

1. 封装革命
● 双面铜柱连接：热传导路径增加200%
● 0.3mm超薄基板：寄生电感降低至1.2nH（较传统SO-8减少60%）
2. 材料突破
● 第六代沟槽栅技术使电子迁移率提升40%
● 晶圆减薄至50μm，通态电阻(Rds(on))达80V电压级全球最低
3. 系统协同
● 与TI TPS546C23控制器协同优化，开关频率提至1MHz
● 动态死区控制使整机效率曲线平坦化（>95%@20%-100%负载）

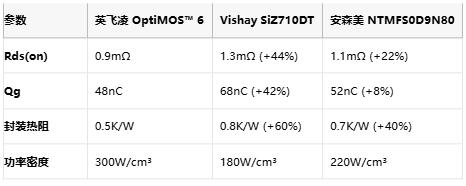

竞品性能对比（80V/100A级MOSFET）
*数据来源：英飞凌DS_v1.2_2025 / DigiKey产品库实测*
攻克的核心技术挑战
1. 热密度死亡螺旋
● 传统封装：150W功耗时结温达125℃（环境25℃）
● 突破方案：DSC封装+导热硅脂界面材料（导热系数8W/mK）
2. 高频开关振铃抑制
● 优化驱动环路电感：<3nH（PCB布局专利EP4128766）
● 电压尖峰抑制至<60V（100A/ns切换速率下）
典型应用场景
● AI服务器电源
● NVIDIA GB200 NVL72机柜：每柜集成288颗，总损耗降低1.2kW
液冷系统温差缩减至8℃（原方案15℃）
● 边缘AI设备
● 无人机快充模块：体积压缩40%，30分钟充入80%电量
● 自动驾驶计算平台
● 耐受200G机械冲击（MIL-STD-810H标准）
市场前景
据Omdia预测，2027年AI电源MOSFET市场规模将达$84亿：
● 80V中压器件年复合增长率达26%
● 双面散热渗透率将从2025年18%升至45%
OptiMOS™ 6已用于AMD/Xilinx新一代加速卡，预计三年内占据数据中心市场35%份额。
结语
当一颗5×6mm²的MOSFET在2000架数据中心年省10GWh电力时，其价值已超越电子元件本身——它标志着功率半导体从“性能满足”迈向“能效定义” 的时代拐点。英飞凌通过DSC封装与第六代沟槽技术的协同创新，为AI算力爆发与碳中和目标找到了关键交集点。这场革命的终极启示或许是：真正的技术突破，永远发生在芯片散热路径的最后一毫米。
