【导读】国内模拟芯片领军企业圣邦微电子正式推出一款高集成度、高精度的单节锂电池保护芯片——SGM41010。该芯片不仅集成了全部电压检测与延时功能，更以芯片级可编程的检测精度和极致低功耗为核心亮点，为设计工程师提供了兼具灵活性、可靠性及高性价比的电池管理解决方案。
国内模拟芯片领军企业圣邦微电子正式推出一款高集成度、高精度的单节锂电池保护芯片——SGM41010。该芯片不仅集成了全部电压检测与延时功能，更以芯片级可编程的检测精度和极致低功耗为核心亮点，为设计工程师提供了兼具灵活性、可靠性及高性价比的电池管理解决方案。
SGM41010系列电池保护芯片，以其卓越的性能，为锂离子和聚合物电池提供了坚实的保护屏障。它内置的高精度电压检测电路包括：
●过充电检测电压：4.1V至5.0V（5mV步进），精度：±15mV；
●过充电恢复滞回电压：0mV至400mV（100mV步进），精度：±40mV；
●过放电检测电压：2.1V至3.0V（10mV步进），精度：±35mV；
●过放电恢复滞回电压：100mV至400mV（100mV步进），精度：±35mV；
●放电过流检测电压：3mV至100mV（0.25mV步进），精度：±0.75mV；
●负载短路检测电压：20mV至100mV（1mV步进），精度：±3.5mV；
●充电过流检测电压：-100mV至-3mV（0.25mV步进），精度：±0.75mV。
所有这些检测的延迟时间都由内部电路精确控制，无需额外的外部电容。SGM41010支持上电自动激活。在电池电压为0V时，充电会被禁止。如果发生过充或短路保护（OCD/SCP），系统会在条件允许时尝试重新启动。
设计优化：简化外围与极致低耗，延长电池寿命
除高精度外，SGM41010在系统设计与功耗控制上也体现了卓越的工程师思维。
●高度集成，简化设计：所有检测延时均由内部电路精确控制，无需任何外部延时电容，显著节省PCB面积和BOM成本。其典型应用电路极为简洁。
●极致低功耗：在工作状态下，芯片自身电流消耗典型值仅1.5μA；在过放保护状态下，功耗更是低于1μA。这对于依赖小容量电池、需要长待机的物联网和穿戴设备至关重要，能有效延长整体续航。
●坚固可靠：采用紧凑的XTDFN-1.4×1.4-6L绿色封装，支持-40℃至+85℃的工业宽温范围。关键引脚（如VM、CO）可承受-28V的高压冲击，抗干扰能力强。
环保封装与宽温运行
SGM41010采用符合环保理念的XTDFN-1.4×1.4-6L和UTDFN-1.4×1.8-6L绿色封装，不仅减小了体积，还降低了对环境的影响。该芯片能在-40℃至+85℃的宽温度范围内稳定运行，且VM和CO引脚能承受的最大绝对电压值为-28V，展现了其强大的耐压性能。

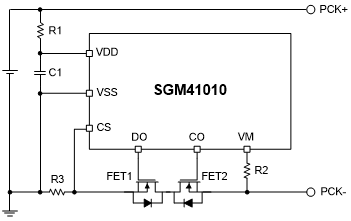

图1 SGM41010典型应用电路

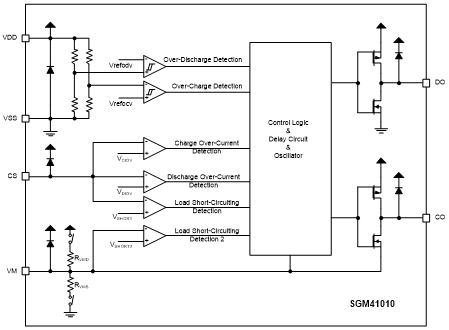

图2 SGM41010功能框图
