爻火利用在TWS等穿戴市场耕耘多年的经验，推出专门管理这些插拔场景的单芯片解决方案YHM2102。YHM2102可以按预设的时序，控制内部各个部分分时操作，实现插入检测，拔出检测，以及对死电池机器的识别等功能。
YHM2102集成了3种状态机：RPD模式，ISRC模式和Toggle模式。在不同的应用中，分别采用这三种模式来覆盖其不同的需求。
-
RPD模式主要用在slaver端，用于检测slaver端的插入和拔出动作；
-
ISRC主要用于master端，用于检测是否有slaver的插入和拔出动作；
-
Toggle模式主要用于对于在对方未知状态下的死电池识别动作。
所有动作都是按预先设置的时序进行，不需要主控制器参与，只需要控制器端接收相应的中断信息。
在检测状态下，YHM2102可以把自身的静态平均功耗控制在2~3μA的量级，这样尽可能的延长系统的电池使用寿命。另外，YHM2102的检测端口耐压范围是-5.5V到37V，可以很好的支持不同应用系统的可靠性要求，即使有-5V的电压插入，也不会损坏芯片。

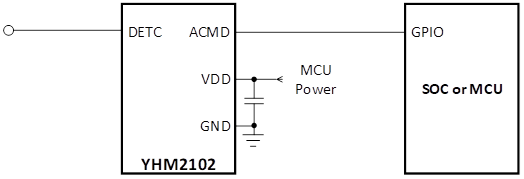

YHM2102的master侧和slaver侧的系统连接示意图是相同的：
YHM2102主要性能指标如下：
-
供电范围: 1.65V ~ 5.5V
-
DETC耐压范围：-5.5V~37V
-
30档DETC上拉电流源和一档下拉电阻
-
支持死电池检测
-
支持中断功能
-
支持ACMD单线通信
-
封装为：0.84mm x 0.84mm WLCSP-4
-
YHM2102封装图
