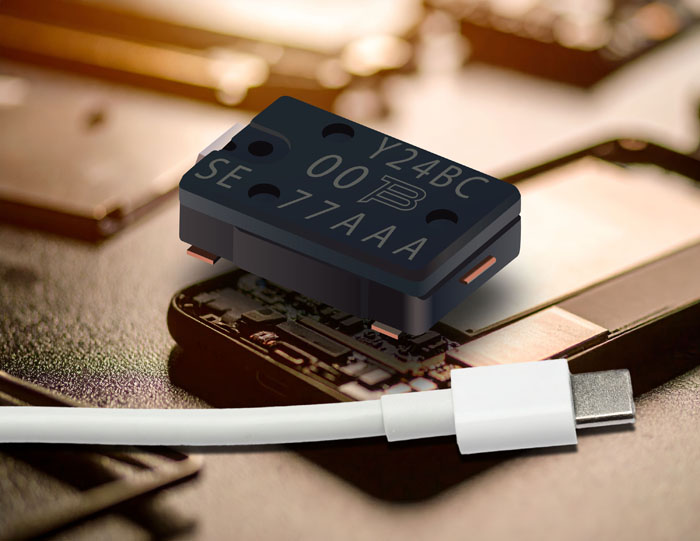

【导读】Bourns公司近期推出了SE系列微型温度保护器（TCO）小型断路器组件，专为支持最高240W功率的USB电力传输（PD）标准而设计。该产品采用紧凑的表贴式封装（尺寸仅4.7mm x 2.8mm，高度1.23mm），是Bourns当前最小型的54V耐压TCO器件。其核心价值在于为Type-C连接器提供高效的过温保护，助力客户在满足欧盟通用充电器指令等法规要求的同时，提升高功率快充设备的安全性。
Bourns公司近期推出了SE系列微型温度保护器（TCO）小型断路器组件，专为支持最高240W功率的USB电力传输（PD）标准而设计。该产品采用紧凑的表贴式封装（尺寸仅4.7mm x 2.8mm，高度1.23mm），是Bourns当前最小型的54V耐压TCO器件。其核心价值在于为Type-C连接器提供高效的过温保护，助力客户在满足欧盟通用充电器指令等法规要求的同时，提升高功率快充设备的安全性。
一、技术难点以及应对方案
随着USB PD标准功率提升至240W，Type-C连接器在异常插入或灰尘积累时易因微短路引发局部过热，甚至导致连接器熔化或设备损坏。传统方案需依赖外部IC或复杂电路，不仅占用空间，还增加成本和设计复杂度。
SE系列的解决方案聚焦三点突破：
●双金属机械结构：通过温度敏感双金属片触发机械式断路，无需外部供电即可在超温时瞬时切断电路。
●精准温度阈值：提供72°C至85°C范围内多档跳闸温度选项（公差±5°C），适应不同设备的散热需求。
●简化系统设计：直接集成于连接器附近，省去额外开关或IC，降低元件数量和布板难度。
二、核心作用
SE系列的核心作用是作为高功率USB-C线缆和设备的“热安全卫士”。其通过实时监测连接器温度，在检测到异常发热时立即断开电流，防止过热引发的燃烧风险，同时凭借自恢复或可重置特性（部分型号），在故障排除后恢复供电，提升产品可靠性和用户体验。
三、产品关键竞争力
●超高功率密度：在4.7mm x 2.8mm封装内支持240W PD标准，适合空间受限的紧凑型设备。
●宽温域保护：72°C–85°C可调跳闸温度范围，覆盖多数快充场景的过热临界点。
●高可靠性设计：采用耐腐蚀双金属机制（如AD/SD系列特性），确保在潮湿环境中长期稳定工作。
●合规性优势：符合RoHS指令，并满足欧盟通用充电器指令对USB-C接口的安全要求。

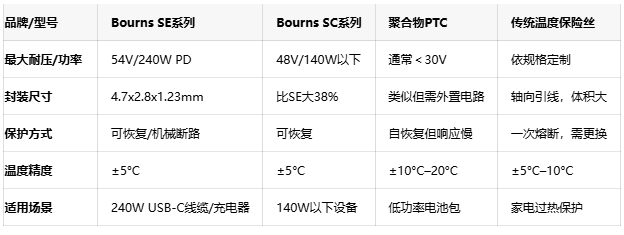

四、同类竞品品牌型号对比（表格）及分析
表格分析：
SE系列在功率密度和耐压能力上显著领先。相较于SC系列（早期支持140W），SE将功率上限提升至240W，且封装更小；与聚合物PTC相比，SE采用纯机械动作，响应更快且不依赖电流变化；对比一次性温度保险丝，SE的可恢复特性降低了维护成本。其竞争力在于精准温度控制与高集成度的结合，尤其适合对空间和安全性要求极高的快充设备。
五、实际应用场景
●240W USB-C快充线缆：直接嵌入Type-C连接器内部，防止插拔异常引起的过热。
●高功率充电器/移动电源：用于PD协议芯片的输入端，保护整个充电电路。
●工业级USB-C接口设备：在恶劣环境下（如粉尘、潮湿）为通信或供电端口提供过热保护。
六、产品供货情况
Bourns SE系列目前已正式上市，全系列符合RoHS标准。客户可通过Bourns官方分销商（如富临通、安富利）获取样品及批量采购支持。
结语
Bourns SE系列TCO通过微型化与高可靠性设计，精准解决了240W USB PD应用中的过热保护难题。其机械式断路机制不仅提升了安全性，更通过简化外围电路助力客户优化成本与体积。随着快充技术向更高功率演进，此类微型断路器有望成为Type-C设备的标配安全组件。
