【导读】TDK株式会社近期重磅扩展了其CN系列低电阻软端子积层陶瓷电容器（MLCC）产品线，推出了具备1000 V额定电压和22 nF电容的新型号。此产品采用紧凑的3225封装尺寸（3.2 mm x 2.5 mm x 2.5 mm），并拥有C0G温度特性。它成功解决了传统树脂电极MLCC电阻值偏高的问题，其端子电阻可与标准端子产品相媲美，为要求严苛的汽车和通用高压应用提供了兼具高可靠性、小型化及低损耗的解决方案。
TDK株式会社近期重磅扩展了其CN系列低电阻软端子积层陶瓷电容器（MLCC）产品线，推出了具备1000 V额定电压和22 nF电容的新型号。此产品采用紧凑的3225封装尺寸（3.2 mm x 2.5 mm x 2.5 mm），并拥有C0G温度特性。它成功解决了传统树脂电极MLCC电阻值偏高的问题，其端子电阻可与标准端子产品相媲美，为要求严苛的汽车和通用高压应用提供了兼具高可靠性、小型化及低损耗的解决方案。
一、技术难点以及应对方案
在LLC谐振电路、无线充电模块以及采用SiC MOSFET的电动汽车驱动电路等高压谐振应用中，设计工程师常面临多重挑战：
●空间限制与高耐压需求：为满足高功率应用的耐压和容量要求，传统设计往往需要将多个电容器进行串并联，这大大增加了电路板面积和元件数量。
●可靠性问题：电路板在安装和运行过程中可能承受外部应力，易导致电容器产生裂纹，影响长期可靠性。
●性能折衷：虽然采用树脂电极的软端子MLCC能有效缓解应力、防止安装裂纹，但其固有的电阻值通常较高，会导致能量损耗增加。
TDK的CN系列MLCC通过创新技术应对了上述难题：
独特的树脂电极结构：TDK对树脂电极结构进行了优化，新品仅在电路板安装侧覆盖树脂层，使得电流能够更有效地传输至外层，从而显著降低了端子的电阻值，使其与常规MLCC产品相当。
C0G（1类介质）材料：该介质材料确保了电容在-55°C至+125°C的温度范围内以及在不同电压下表现出极高的稳定性，损耗极低，这对于高频谐振电路至关重要。
高耐压与容量密度：在微小的3225封装内实现1000V耐压和22nF的容量，减少了串联电容器的需求，直接助力于节省空间的设计。
二、核心作用
这款MLCC的核心作用是作为高压、高可靠性电路中的关键无源元件。它在谐振电路中用于确定频率，在缓冲电路中用于吸收电压尖峰、保护开关器件。其卓越的电气稳定性（C0G特性）和机械可靠性（软端子设计）是提升整个系统效能与寿命的基石。
三、产品关键竞争力
●卓越的电气性能：C0G特性带来近乎为零的损耗因子和极高的电容稳定性，不随温度与电压变化。
●业界领先的功率密度：在3225封装下实现22 nF @ 1000 V的容量，为同类产品设定了新标杆。
●增强的机械可靠性：软端子设计能有效吸收电路板弯曲或热膨胀产生的应力，防止安装裂纹，提升产品在恶劣环境下的耐久性。
●符合汽车级标准：车规级（CNA系列）产品符合AEC-Q200标准，满足汽车电子对可靠性的严苛要求。
四、同类竞品品牌型号对比及分析

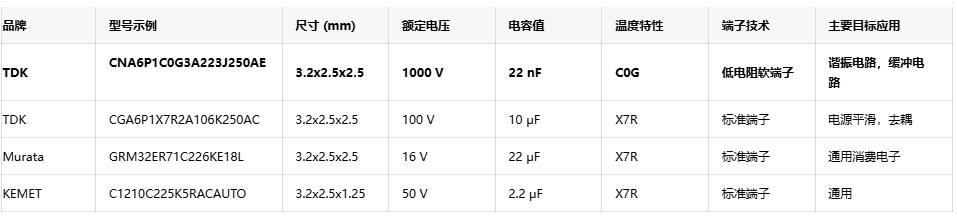

下表对比了TDK CN系列新品与市场上其他品牌相近规格的MLCC产品（注：由于TDK新品参数独特，下表竞品为功能相似或封装相近的替代型号参考）。
表格分析：
通过对比可以看出，TDK这款CN系列新品在耐压水平（1000V）和介质材料（C0G）的组合上具有显著优势。竞品多为在相同封装下提供更高电容值但耐压较低（通常≤100V）且温度稳定性较差（如X7R）的型号，它们主要用于电源去耦等场景。TDK新品则精准定位于对电压和频率稳定性有极端要求的高压谐振、缓冲应用。其创新的低电阻软端子技术更是区别于所有竞品的独特优势，在保证高机械可靠性的同时，不牺牲电气性能。
五、实际应用场景
●汽车电子：特别适用于基于SiC MOSFET的电动汽车车载充电器（OBC）、驱动逆变器等高压电路，用作谐振和缓冲电容器。
●工业与通信设备：用于LLC谐振变换器、服务器电源、基站功率放大器等设备的谐振电路。
●消费电子：应用于高功率无线充电发射端和接收端的谐振匹配网络。
六、产品供货情况
TDK此款CN系列低电阻软端子MLCC已于2025年9月进入量产阶段。产品提供汽车级（CNA系列） 和商用级（CNC系列） 两种规格，并有不同的容差等级（如±5%、±2%）可选。用户可通过TDK的官方授权分销商（如Digi-Key）进行样品申请和批量采购。
结语
TDK通过技术创新，成功地将高耐压、大容量、卓越的温度稳定性和机械可靠性集成于微小的3225封装之中。这款CN系列MLCC的推出，为解决高压应用中的电路设计难点提供了强有力的元件级支持，尤其为汽车电气化和高能效电源技术的发展注入了新的动力。
