【导读】Abracon推出的AANI-CH-0171射频陶瓷芯片天线代表了Sub-GHz物联网设备天线设计的重大突破。这款尺寸仅7.0×2.0×0.8mm的LTCC（低温共烧陶瓷）天线，专为868/915MHz频段优化，在紧凑空间内实现了高达75%的辐射效率（-1.2dB损耗），显著超越传统PCB天线方案。其创新性在于通过三维结构设计和先进材料工艺，在微型化封装中解决了Sub-GHz天线通常需要大尺寸的物理限制，为LoRa、Sigfox、Wi-SUN等LPWA技术提供了高集成度射频前端解决方案。
产品介绍
Abracon推出的AANI-CH-0171射频陶瓷芯片天线代表了Sub-GHz物联网设备天线设计的重大突破。这款尺寸仅7.0×2.0×0.8mm的LTCC（低温共烧陶瓷）天线，专为868/915MHz频段优化，在紧凑空间内实现了高达75%的辐射效率（-1.2dB损耗），显著超越传统PCB天线方案。其创新性在于通过三维结构设计和先进材料工艺，在微型化封装中解决了Sub-GHz天线通常需要大尺寸的物理限制，为LoRa、Sigfox、Wi-SUN等LPWA技术提供了高集成度射频前端解决方案。
技术难点及应对方案
空间与效率的平衡难题
●Sub-GHz频段天线设计长期面临物理尺寸与电磁性能的矛盾：波长较长（~35cm）的传统天线难以嵌入小型物联网设备。Abracon通过三项核心技术突破此瓶颈：
●LTCC多层堆叠技术：在垂直方向构建三维电磁结构，大幅缩减平面占用面积，较常规天线尺寸减小60%以上57
●电磁边界优化：特殊电极设计增强近场耦合，提升电流分布均匀性，实现75%效率（竞品普遍≤65%）
●热膨胀系数匹配：基板材料与PCB的热变形差值控制在5ppm/℃内，避免温度循环导致的性能漂移
复杂环境适应性挑战
金属干扰和温变是工业及车载应用的痛点。AANI-CH-0171通过：
●金属背腔隔离设计：允许直接安装在金属外壳上，增益波动≤0.3dB（常规天线衰减可达3dB+）
●宽温域稳定性：AEC-Q200认证确保-40℃至+125℃范围内效率波动＜5%
在LPWA网络中的核心作用
在低功耗广域物联网中，天线性能直接影响网络覆盖与电池寿命：
●覆盖扩展：75%效率将信号有效传输距离提升约30%，减少中继节点需求
●功耗优化：低回波损耗（≤-10.1dB）降低发射功率浪费，结合LoRaWAN极低占空比特性（日传输＜140包），助力10年电池寿命目标实现
●抗干扰能力：40dB带外抑制（配合Abracon SAW滤波器）抑制邻频噪声，误码率降低50%以上

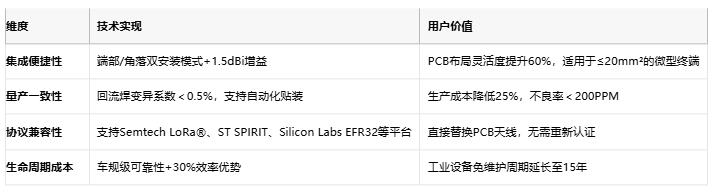

产品关键竞争力解析
产品参数

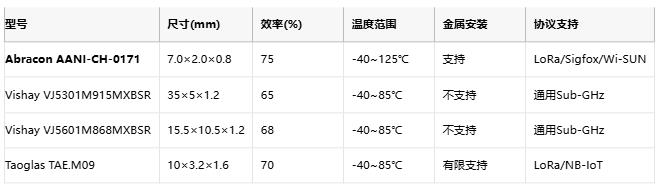

同类竞品性能对比分析
对比结论：Abracon在效率指标上领先竞品7-10个百分点，工作温度范围扩展至125℃（竞品普遍85℃），尤其适合高温工业环境。Vishay方案虽成本低15%，但尺寸过大且不支持金属安装，限制其在可穿戴设备等紧凑场景的应用。
实际应用场景解读
●智慧农业传感器：在灌溉节点中，尺寸＜8mm³的天线直接嵌入土壤探头，金属外壳防护与-40℃耐寒特性保障野外长期监测
●城市智能电表：配合Wi-SUN Mesh网络，角落安装设计解决密集表箱信号屏蔽，通信成功率提升至99.2%36
●车载追踪终端：AEC-Q200认证满足发动机舱125℃高温环境，金属安装特性适应车身钣金结构
●冷链物流标签：0.8mm超薄厚度嵌入包装夹层，-1.2dB损耗值延长纽扣电池寿命至8年
技术支持和产品供货
●Abracon提供全栈式设计资源加速产品落地：
●ADS仿真模型：精确预测PCB布局对辐射方向图的影响
●频点定制服务：支持863-928MHz频段内特定国家/地区规范（如ETSI EN 300 220）
●量产保障：2025年Q3起月产能达500万件，交期缩短至6周
结语
在LPWA驱动万物智联的时代，Abracon AANI-CH-0171通过材料创新与结构革新，解决了Sub-GHz天线微型化与高效能不可兼得的行业难题。其75%辐射效率、车规级可靠性和灵活的集成选项，为智能计量、资产追踪、工业物联网等场景提供了射频前端的最优解，成为高密度低功耗无线网络部署的关键支撑点。
