【导读】大联大世平集团最新推出基于恩智浦MC33772C芯片的高压电池管理系统接线盒（HVBMS BJB）解决方案。该方案整合东芝TLX9160T光继电器、安森美NV24C64LV EEPROM、威世WSBS8518分流器及莫仕43650-0213连接器，面向新能源汽车800V高压平台，提供从400V至800V的灵活系统搭建能力，满足电动化、智能化转型中对电池安全的核心需求。
大联大世平集团最新推出基于恩智浦MC33772C芯片的高压电池管理系统接线盒（HVBMS BJB）解决方案。该方案整合东芝TLX9160T光继电器、安森美NV24C64LV EEPROM、威世WSBS8518分流器及莫仕43650-0213连接器，面向新能源汽车800V高压平台，提供从400V至800V的灵活系统搭建能力，满足电动化、智能化转型中对电池安全的核心需求。
展示板图
技术难点及应对方案
核心作用
作为电池管理系统的安全控制中枢，该方案实现三大核心功能：
● 毫秒级电池状态追踪：实时监测电压/温度/电流参数
● 多重故障防护：可编程过压(OV)/欠压(UV)阈值诊断
● 智能平衡控制：集成平衡晶体管实现电芯动态均衡
场景应用图
产品关键竞争力
● 通道灵活配置：0/1/3~6通道自由组合，覆盖不同车型需求
● 全域电压支持：5-30V宽压工作（5V启SPI，7V启TPL通信）
● 工业级可靠性：AEC-Q100认证，支持-40℃~125℃运行
● 扩展能力突出：I²C主控接口直连外置EEPROM

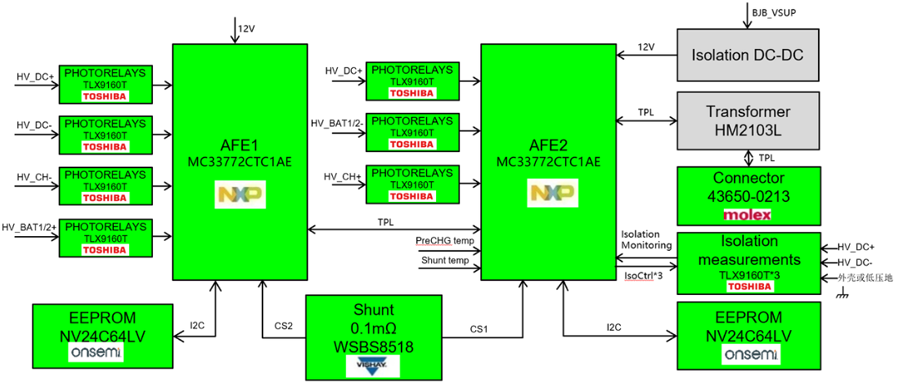

方块图

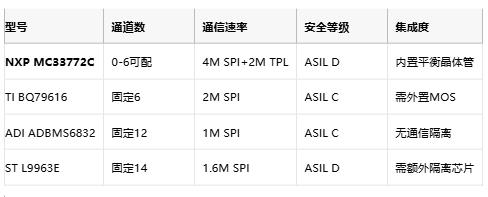

同类竞品对比分析
表格解析：MC33772C在通信速率（SPI 4Mbps+TPL 2Mbps）及配置灵活性上领先竞品，虽通道数少于ST/ADI方案，但通过多板级联可扩展至800V系统，更适配高压平台模块化需求。
实际应用场景解读
● 800V快充车型：双板架构实现800V电压监测，2Mbps TPL通信确保充电桩高速交互数据可靠性；
● 商用车电池组：6通道配置+WSBS8518分流器，精准监控200A以上大电流工况；
● 高寒地区运行：双冗余温度传感实时跟踪PreCHG电阻与分流器温升，防止低温失效。
技术支持与供货
● 开发支持：提供参考设计套件（含原理图/PCB文件）
● 量产周期：核心器件NXP MC33772C库存充足，交期8周
● 方案授权：通过世平集团亚太区供应链直供主机厂及Tier 1供应商
结语
该方案以芯片级安全设计突破传统BJB方案精度瓶颈，通过模块化架构解决800V平台兼容难题。随着新能源汽车高压快充技术普及，其2Mbps隔离通信与±0.8mV检测精度将重塑电池安全管理标准。
