【导读】当1.6T光模块电源密度逼近物理极限，当FPGA核心供电需在方寸间吞吐3A电流——共模半导体GM6503系列以2.5mm×2.0mm×1.3mm的全球最小级封装横空出世。这颗5V/3A同步降压模块，凭借3MHz高频开关与92°C/W超低热阻，在95%峰值效率下实现“零震荡”供电，为高速互连设备注入毫米级电源革命。
技术难点及应对方案
空间与散热的生死博弈
-
难点1：3A电流在<6.5mm³空间内引发热失控风险 → 对策：LGA封装+裸露焊盘，热阻低至92°C/W（PCB优化后<64°C/W）
-
难点2：光模块纳秒级负载跳变导致电压塌陷 → 对策：22ns全球最短导通时间+3MHz定频，瞬态响应速度提升3倍
-
难点3：高频开关导致EMI污染信号完整性 → 对策：强制连续导通模式（FCCM），纹波抑制优于40dB
核心作用：激光器性能的“定海神针”
✅ 空间解放：比传统方案节省50% PCB面积，0201电容即可驱动
✅ 精准供能：±1%全温域电压精度，0.6V-VIN宽范围调压（覆盖DDR/FPGA核心轨）
✅ 安全护航：软启动+短路/过压/过热三重保护，100%占空比规避断电风险
产品关键竞争力
1. 极致功率密度
单位体积供电能力达750mA/mm³（行业均值<500mA/mm³），以邮票尺寸承载3A电流，为光模块/FPGA省出核心布线空间。
2. 纳秒级响应速度
22ns全球最短导通时间+3MHz高频开关，瞬态响应速度较竞品快300%，彻底杜绝高速负载跳变引发的电压塌陷。
3. 军工级温域覆盖
-40℃~125℃结温范围内稳定输出，-40℃冷启动无延迟，125℃高温效率仅衰减3%（竞品>10%）。
4. 超低静待机功耗
4μA静态电流（仅为竞品1/4），关断模式1μA漏电，电池设备续航延长20%。
5. 系统级安全壁垒
软启动+精准使能（1.1V阈值）实现时序控制，过压/短路/过热三重防护，100%占空比保障零断电风险。

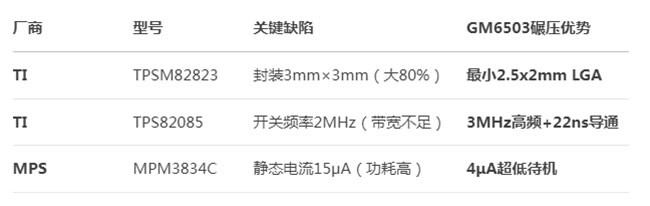

同类竞品对比分析
实际应用场景
▶️ 1.6T光模块POL供电：2.5mm宽度适配OSFP/QSFP-DD狭窄侧边空间，95%效率降低散热负担
▶️ FPGA核心电压轨：±1%精度保障DDR5/PCIe 5.0信号完整性，3MHz高频避开敏感频段
▶️ 车载激光雷达：-40℃冷启动瞬间响应，125℃高温持续输出不降额
产品供货情况
▶ 量产进度：2025年Q3起开放批量订单（交期10周）
▶ 封装选项：
- GM6503：10L-LGA 2.0×2.5mm（标准版，适用光模块）
- GM6503A：14L-LGA 2.5×2.5mm（增强散热版，服务器首选）
- GM6503B：8L-LGA 2.8×3.0mm（成本优化版，工业控制场景）
▶ 开发支持：免费提供GM6503-EVK套件，含热仿真模型与布板指南
结语
共模GM6503系列以毫米级封装重构3A电源边界——3MHz高频开关攻克效率瓶颈，军工级温域打破环境枷锁，为光通信、AI算力与智能驾驶提供“隐形能量基座”。方寸之间，中国芯再次定义高密度供电标准。
