希荻微推出具有1:2反向升压模式的新型双相30W电荷泵充电芯片

发布时间:2023-06-16 责任编辑:lina

【导读】日前,中国领先的模拟芯片厂商——希荻微电子集团股份有限公司(以下简称“希荻微”)宣布推出一款具有1:2反向升压模式的新型双相30W电荷泵充电芯片——HL7132D。相较于传统的充电解决方案,HL7132D具有更快的充电速度和更高的效率,能够有效优化手机充电体验。该芯片还内置了多种保护机制,确保手机充电安全可靠。


日前,中国领先的模拟芯片厂商——希荻微电子集团股份有限公司(以下简称“希荻微”)宣布推出一款具有1:2反向升压模式的新型双相30W电荷泵充电芯片——HL7132D。相较于传统的充电解决方案,HL7132D具有更快的充电速度和更高的效率,能够有效优化手机充电体验。该芯片还内置了多种保护机制,确保手机充电安全可靠。

一、产品简述

HL7132D是一款低压快充芯片,适用于单节锂离子电池和锂聚合物电池。该芯片集成了一个双相开关电容转换器和反向阻断MOSFET(QRB FET),同时当外接电容每相1x22µF, FSW =1.1MHz时,VOUT=4.5V@5A的效率是97.11%。双相架构降低了对输入电容的要求(可节省空间和成本),并降低了输入电压纹波。

HL7132D具有两种不同的开关模式,分别是2:1电荷泵模式和1:2反向电荷泵模式。在2:1电荷泵模式下,输出电压(VOUT)变为输入电压(VIN)的一半,输出电流(IOUT)变为输入电流(IIN)的2倍。该模式可有效降低输入电源在充电线上的损耗,并控制了手机充电应用中的温升。而在1:2反向电荷泵模式下,输入电压(VIN)变为输出电压(VOUT)的2倍,1:2电荷泵操作允许在系统配置时通过无线或有线方式与另一器件共享电源。

HL7132D通过控制QBR FET提供恒流(CC)和恒压(CV)调节,以便在2:1电荷泵模式下安全充电。CC调节通过输入电流检测或电池电流检测的闭环进行密切监控,CV调节通过电池电压检测的闭环进行控制。为了进一步提高安全性,HL7132D还配备了一个热调节环路,以防CC/CV调节导致器件过热,如果CC/CV环路在2:1电荷泵模式下运行期间导致过热,该环路将启动保护。

HL7132D具有全面的保护功能,不仅可以确保设备安全运行,还可以确保系统正常运行。此外,HL7132D还可以通过10位ADC和中断信号提供所有必要的信息,以便系统以更安全的方式为电池充电。HL7132D采用WLCSP封装,是智能手机、平板电脑和物联网设备的理想选择。

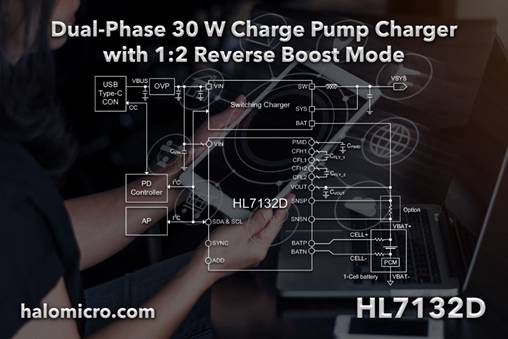

希荻微推出具有1:2反向升压模式的新型双相30W电荷泵充电芯片


二、产品优势

1.更小的芯片尺寸,赋能产品更高的设计灵活性。
与友商竞品相比,HL7132D的封装尺寸更小,从而缩小了系统占用的面积,赋能产品更高的系统级设计灵活性,使得整体解决方案更加精巧。

2.更少的热量损耗,高效提升产品续航能力。
与友商竞品相比,HL7132D的能源利用率更高,意味着更少的电能流失和热量损耗,从而提升了产品的节能环保性能,帮助产品高效提升续航能力,为用户带来更持久的使用体验。

3.更精准的温度调节,有效延长产品使用寿命。
与友商竞品相比,HL7132D具有独特的芯片温度调节功能。通过该功能,HL7132D能够更好地控制和调节芯片温度,从而提升系统的稳定性和可靠性,延长产品的使用寿命,为用户带来更加出色的使用体验。

HL7132D优势规格参数表:


HL7132D

封装尺寸

2.95 x 2.6mm (7.67mm2)

VOUT=4.4V_5A的效率

97.11%

环路调节

• 输入电流调节
• VBAT电压调节
• IBAT电流调节
• 芯片温度调节


三、展望未来

希荻微总经理David Nam表示:“我们很高兴地宣布希荻微锂电池充电产品线又添一款高性能电荷泵新品--HL7132D”。HL7132D提供2:1电荷泵和1:2反向电荷泵模式,并搭载全面的安全功能。未来,我们会持续优化产品性能,推进技术升级和创新,为消费类电子和物联网行业带来更多的变革与发展机遇。

关于希荻微

希荻微电子集团股份有限公司(股票代码:688173)是一家中国领先的模拟芯片厂商,专注于开发模拟和电源管理集成电路,实现高能效的智能系统,致力于为客户提供覆盖多元化终端应用的全系列模拟芯片产品线。自2012年以来,希荻微一直在推动移动、物联网、汽车和工业电源系统的创新,构建了能够与国际模拟芯片龙头厂商相竞争的高性能产品线,赢得了国内外多家主流客户的高度认可,实现了科技成果与产业的深度融合,为客户提供高性能高可靠的模拟集成电路产品和方案。
