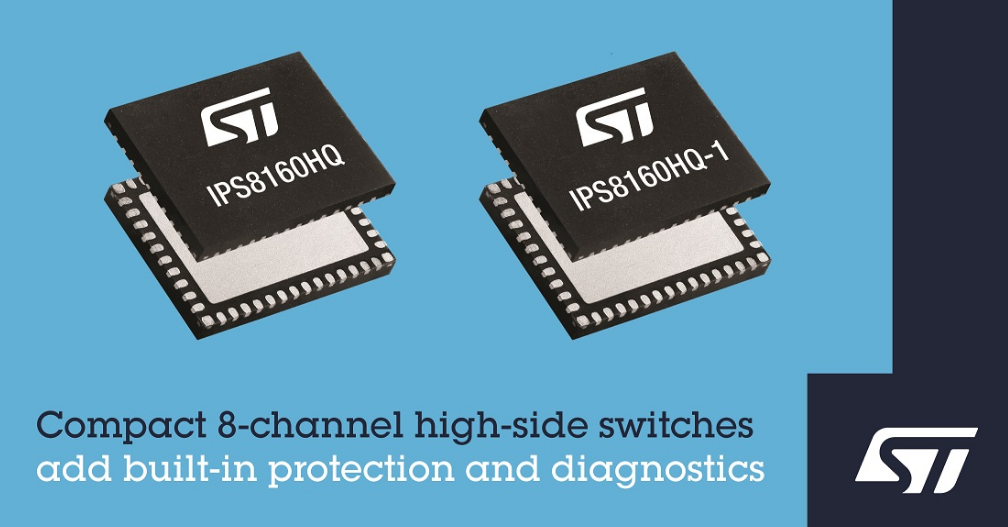

【导读】意法半导体的 IPS8160HQ 和 IPS8160HQ-1高边开关具有八路功率输入输出，采用尺寸紧凑的QFN48L封装，还附加很多安保诊断功能。
2023 年 6 月 14 日，中国 —— 意法半导体的 IPS8160HQ 和 IPS8160HQ-1高边开关具有八路功率输入输出，采用尺寸紧凑的QFN48L封装，还附加很多安保诊断功能。
驱动大负载和自动售货机单向电机通常使用PLC控制模块，IPS8160HQ和IPS8160HQ-1这种独特的功能组合可以让PLC控制模块节省空间，提高工作可靠性。其他应用场景包括工厂自动化设备I/O外设、计算机数控(CNC)机器，以及单侧接地的电阻、电容和电感负载控制器。两个开关管的导通电阻 (RDS(on))均为160毫欧(在25ºC时的典型值)，低导通电阻有助于最大限度地降低耗散功率。
每个通道都有自己的过载 (OVL)保护和结过热(OVT)保护功能，防止功率过载或结温过高烧毁电路，同时最大限度降低临时故障造成的机器停止运行。当结温和外壳温度过高时，过载通道自动关闭，然后重新启动，使结温和外壳温度始终处于最大安全值以下，同时未发生过载的通道保持正常运行。一旦接地断开，开关管将会立即关闭。其他保护功能还包括过压保护、欠压锁定 (UVLO)、短路保护、输出限流和过热故障提醒。
IPS8160HQ 的预设限流0.7A，IPS8160HQ-1为 1A。两款开关管的工作电压都是10.5V至36V，方便设备达到国际工业设备标准，包括IEC 61131-2 过程控制器技术标准和IEC 61000电磁兼容性 (EMC)、静电放电 (ESD) 抗扰度、电压快速瞬变(EFT/突发)抗扰度和浪涌抗扰度技术规范。
用户可以用*STM32 Nucleo开发板和X-NUCLEO-OUT9A1和X-NUCLEO-OUT19A1数字输出扩展板连接1A工业负载，快速评估IPS8160HQ和IPS8160HQ-1的驱动能力和诊断功能。
IPS8160HQ 和 IPS8160HQ-1现已投产，采用 8mm x 6mm x 0.9mm间距的QFN48L封装。
