ADI旗下凌力尔特推出高速N沟道MOSFET驱动器LTC7004

上线时间:2017-09-07   作者:  责任编辑 susan


分享到:
0分
关键卖点 LTC7004 强大的 1Ω 栅极驱动器能够以非常短的转换时间和 35ns 传播延迟,容易地驱动栅极电容很大的 MOSFET,非常适合高频开关和静态开关应用。
目标应用 高频开关和静态开关应用。
一键购买 下载资料
【导读】亚德诺半导体(ADI)旗下凌力尔特公司(Linear Technology Corporation) 推出高速、高压侧 N 沟道 MOSFET 驱动器 LTC7004,该器件用高达 60V 的电源电压运行。其内部充电泵全面增强了外部 N 沟道 MOSFET 开关,从而使该器件能够保持接通时间无限长。

LTC7004 强大的 1Ω 栅极驱动器能够以非常短的转换时间和 35ns 传播延迟,容易地驱动栅极电容很大的 MOSFET,非常适合高频开关和静态开关应用。

LTC7004 可用来接收以地为基准的低压数字输入信号,并快速驱动一个漏极可以在 0V 至 60V (65V 绝对最大值) 的高压侧 N 沟道功率 MOSFET。LTC7004 在 3.5V 至 15V 驱动器偏置电源范围内运行,具可调欠压闭锁。当驱动 1000pF 负载时,很短的 13ns 上升和下降时间最大限度降低了开关损耗。其他特点包括可调接通转换率和可调过压闭锁。

LTC7004 采用 MSOP-10 封装,具有针对高压间隔配置的引脚。该器件有 3 种工作结温范围,扩展和工业级版本的范围为  –40°C 至 125°C,高温汽车级版本的范围为 –40°C 至 150°C,军用级的范围为 –55°C 至 125°C。千片批量的起始价为每片 2.05 美元。如需更多信息,请登录 。

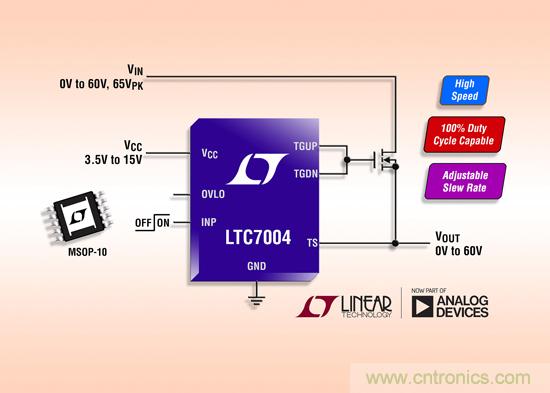

快速 60V 高压侧 N 沟道 MOSFET 静态开关驱动器

性能概要

宽 VIN 工作范围:0V 至 60V (65V 绝对最大值)
内部充电泵提供 100% 占空比能力
1Ω 下拉、2.2Ω 上拉电阻实现很短的接通和断开时间
很短的 35ns 传播延迟
可调的接通转换率
3.5V 至 15V 栅极驱动器电源
可调驱动器电源 VCC 欠压闭锁
可调 VIN 过压闭锁
CMOS 兼容输入

本文给出的报价仅供预算之用。各地报价可能因当地关税、各种税款、费用以及汇率不同而有所分别。
