ADI旗下凌力尔特推出非隔离式负输出微型模块稳压器LTM4651

上线时间:2017-09-06   作者:  责任编辑 susan


分享到:
0分
关键卖点 在3.6V至58V输入电压范围内运行,采用15mmx9mmx5.01mm BGA封装,是一款紧凑型解决方案。
目标应用 测试和测量、工业、工厂自动化、过程控制、医疗设备、成像和通信等应用。
一键购买 下载资料
【导读】亚德诺半导体(ADI)旗下凌力尔特公司(Linear Technology Corporation) 推出非隔离式负输出µModule(微型模块)稳压器LTM4651,该器件可从正输入电源电压产生–26.5V至–0.5V输出。

LTM4651 在 3.6V 至 58V 输入电压范围内运行,采用 15mm x 9mm x 5.01mm BGA 封装,是一款紧凑型解决方案,从工业标准 5VIN、12VIN 或 24VIN 电源提供 –5VOUT、–12VOUT、–15VOUT 和 –24VOUT。LTM4651 设计为满足面向信息技术设备的 EN55022 Class B EMC 标准要求。宽电压范围与低 EMI 运行相结合,使该器件非常适合在严酷环境中运行的应用,例如测试和测量、工业、工厂自动化、过程控制、医疗设备、成像和通信等。

LTM4651 包括一个 DC/DC 负输出稳压器、电感器、MOSFET 和补偿电路。LTM4651 设计为独立负输出稳压器解决方案,无需任何外部电路。这与需要增加电平转换电路的其他解决方案形成了鲜明对比。

LTM4651 的输出电流能力高达 4A 或 24W 输出功率。如需更大的输出功率,可让多个 LTM4651 器件并联运行。所支持的开关频率范围为 250kHz 至 3MHz,由单个电阻器设定。LTM4651 具过流和过热保护。

LTM4651 的工作温度范围为 –40°C 至 125°C。千片批量的起始价为每片 14.75 美元。

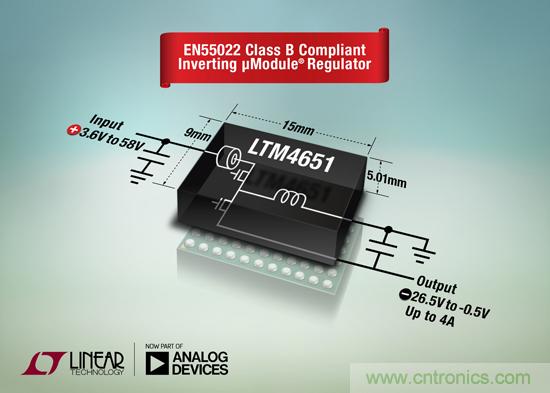

负输出µModule 稳压器在 3.6V 至 58V 宽输入电压范围内运行

性能概要

宽输入电压范围:3.6V 至 58V
高达 4A 输出电流
从 12VIN 至 –24VOUT 提供 24W 输出,PLOSS = 5W,TA = 60°C,tRISE = 60°C,200LFM
输出电压范围:–26.5V ≤ VOUT– ≤ –0.5V
安全工作区:VIN + |VOUT –| ≤ 58V
随电压、负载和温度 (–40°C 至 125°C) 变化,总 DC 输出电压误差为 ±1.67%
可利用多个 LTM4651 实现并联和均流
符合 EN55022 Class B 要求
15mm × 9mm × 5.01mm BGA 封装

本文给出的报价仅供预算之用。各地报价可能因当地关税、各种税款、费用以及汇率不同而有所分别。
