ADI旗下凌力尔特推出多拓扑电流模式PWM控制器LT8711

上线时间:2017-09-11   作者:  责任编辑 susan


分享到:
0分
关键卖点 输出电压处于稳定状态时提供 15μA 无负载静态电流,从而在电池供电系统中延长了运行时间。
目标应用 汽车、工业、太阳能以及通用应用。
一键购买 下载资料

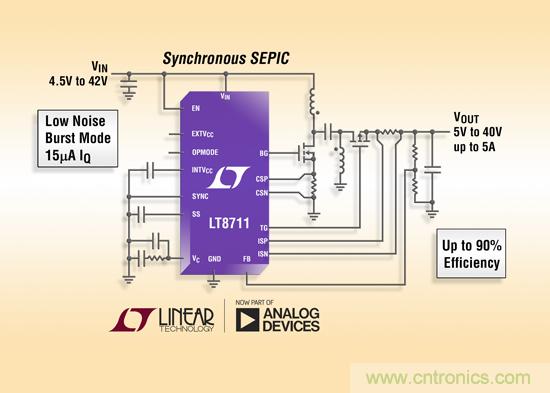

【导读】亚德诺半导体 (ADI) 旗下凌力尔特公司(Linear Technology Corporation) 推出多拓扑电流模式PWM控制器LT8711,该器件能够非常容易地配置为同步降压、升压、SEPIC和ZETA型DC/DC转换器,或配置为非同步降压-升压型转换器。

这款器件用高效率 P 沟道 MOSFET 取代了输出二极管,因此提高了效率,且最大输出电流高达 10A,从而使 LT8711 高度通用,适合多种汽车、工业、太阳能以及通用应用。

LT8711 在 4.5V 至 42V 输入电压范围内运行,产生取决于外部组件选择的输出电压。输出电压处于稳定状态时提供 15μA 无负载静态电流,从而在电池供电系统中延长了运行时间。低纹波突发模式 (Burst Mode®) 运行在负载非常轻的情况下实现了高效率,同时保持低输出电压纹波。配置为同步降压型转换器时,LT8711 能够以 100% 占空比运行,当用一个正在放电的电池供电时,这是一种非常有用的功能。

LT8711 提供面向输入电压调节的创新性 EN/FBIN 引脚电路,以避免诸如太阳能电池板等高阻抗输入电源崩溃。这个引脚还用于可调欠压闭锁。固定工作频率在 100kHz 至 750kHz 范围内是可选的,并可同步至一个外部时钟。其他特点包括芯片电源双输入、一个拓扑选择引脚和可调软启动。

LT8711 采用 20 引线 TSSOP 和 3mm x 4mm QFN 封装。扩展和工业级版本在 –40°C 至 125°C 结温范围内运行。千片批量的起始价为每片 2.30 美元。

42V 多拓扑低 IQ DC/DC 控制器

性能概要
同步降压、升压、SEPIC 和 ZETA 型拓扑
非同步降压-升压型拓扑
4.5V 至 42V 宽输入电压范围
低噪声突发模式运行
突发模式运行时 IQ 很低 (工作时为 15μA)
在压差状态 (降压模式) 中提供 100% 占空比
输入电压调节能力
2A 栅极驱动器
可调软启动
频率在 100kHz 至 750kHz 范围内可编程
可同步至一个外部时钟
20 引线 TSSOP 和 3mm x 4mm QFN-20 封装

本文给出的报价仅供预算之用。各地报价可能因当地关税、各种税款、费用以及汇率不同而有所分别。
