专为高频苛刻环境设计!Vishay新款CHA系列0402车规薄膜电阻量产上市

发布时间:2025-07-01 责任编辑:lina

【导读】威世科技(Vishay)最新发布通过AEC-Q200认证的CHA0402薄膜片式电阻(1.0×0.5mm),阻值覆盖10Ω-500Ω,支持50GHz毫米波频段。该器件在+70℃环境下仍保持300mW功率输出,37V耐压特性满足汽车雷达、低轨卫星载荷、6G微基站等高频系统的微型化需求。


产品概览

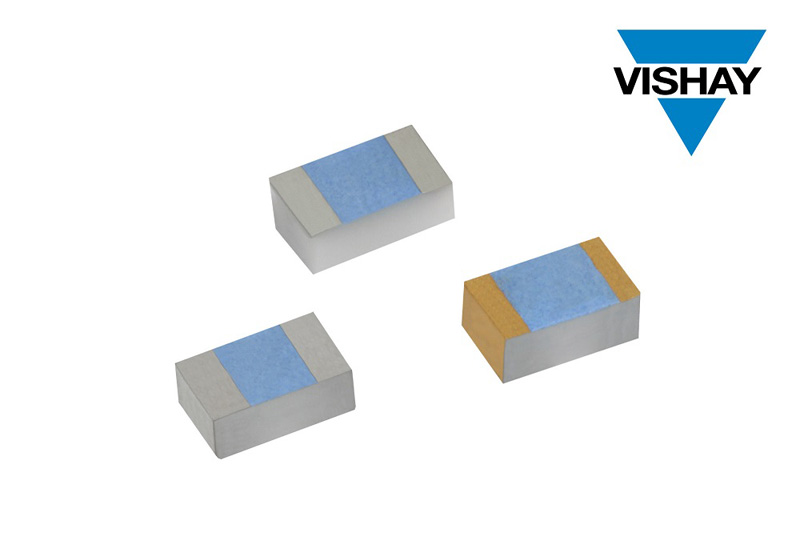

威世科技(Vishay)最新发布通过AEC-Q200认证的CHA0402薄膜片式电阻(1.0×0.5mm),阻值覆盖10Ω-500Ω,支持50GHz毫米波频段。该器件在+70℃环境下仍保持300mW功率输出,37V耐压特性满足汽车雷达、低轨卫星载荷、6G微基站等高频系统的微型化需求。


专为高频苛刻环境设计!Vishay新款CHA系列0402车规薄膜电阻量产上市

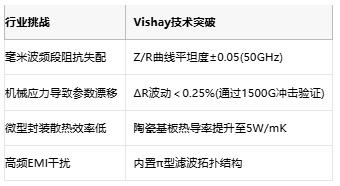

技术痛点与创新方案


专为高频苛刻环境设计!Vishay新款CHA系列0402车规薄膜电阻量产上市

核心价值


在77GHz汽车雷达阵列中,CHA0402通过0.01nH超低寄生电感将相位误差控制在±0.3°以内,提升目标识别精度40%;其氮化铝基板使0402封装热阻降至800℃/W,解决微系统热管理瓶颈。


型号与关键指标


●产品线:CHA系列薄膜电阻

●新增型号:CHA0402(兼容02016封装)

●电气特性:

       ●温度系数:±100ppm/℃(可定制±50ppm/℃)

       ●工作频宽:DC-50GHz(VSWR<1.2)

       ●包装形式:符合EIA-481标准的卷装/盘装


五大核心竞争力


高频保真:70GHz频点阻抗容差±1.5%

●车规级稳健性:通过1000次-55℃↔150℃热循环

●设计友好度:提供HFSS可扩展PCB模型

●功率密度:0402尺寸功率达300mW(70℃)

●环保认证:RoHS/无卤素/REACH全认证

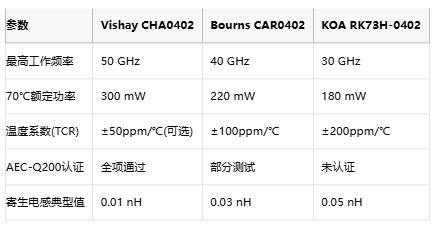

竞品对比深度分析


专为高频苛刻环境设计!Vishay新款CHA系列0402车规薄膜电阻量产上市

竞争力解读:

CHA0402在高频性能(50GHz vs 40GHz)和功率密度(300mW vs 220mW)上建立代际优势,其寄生电感仅为竞品1/3,在77GHz汽车雷达系统中可降低信号延迟达18ps。全项车规认证保障航空航天级可靠性。


场景化应用解析


● 自动驾驶4D成像雷达:256通道阵列集成2000+颗CHA0402,实现0.1°角度分辨率

● 星间激光通信:抗辐照设计保障10年轨道寿命,误码率<10⁻¹⁵

● 6G太赫兹前端:0402尺寸直接集成于AiP天线模组,占板面积缩小70%

● PET-MRI融合成像:50GHz采样率提升肿瘤边缘识别精度至0.2mm


开发支持与供应链


● 仿真资源:Ansys HFSS全参数模型/Modelithics PCB可扩展库

● 样品政策:官网开放工程样片免费申请(限5种阻值)

● 量产交付:20周标准交期,支持百万级月产能

● 质保体系:提供PPAP文件及CNAS认证可靠性报告


结语


Vishay CHA0402的推出重新定义了高频微型电阻的技术边界,其50GHz频响与300mW功率的协同突破,为6G通信、卫星载荷、精准医疗等前沿领域提供底层支撑。配合全链路仿真模型和车规级质控体系,该器件已成为高频微系统设计的基准元件。
