【导读】在智能设备高度普及的当下，LED点阵屏凭借其直观、灵活的信息展示能力，成为众多设备与用户交互的重要“窗口”。无论是清晰呈现设备状态、实时显示时间，还是精准反馈温度信息，亦或是通过炫酷的动态效果提升用户体验，LED点阵屏都发挥着不可替代的作用。而要确保LED点阵屏拥有清晰、稳定且出色的显示效果，选择一颗高性能、高稳定性的驱动芯片就显得尤为关键。力芯微电子推出的ET61626，正是为此而生的新一代16路恒流LED矩阵驱动芯片，其以单芯片驱动16×8（最大128颗LED）点阵的能力，为紧凑型设备的高质量显示提供了优异的解决方案。
产品概述
在智能设备高度普及的当下，LED点阵屏凭借其直观、灵活的信息展示能力，成为众多设备与用户交互的重要“窗口”。无论是清晰呈现设备状态、实时显示时间，还是精准反馈温度信息，亦或是通过炫酷的动态效果提升用户体验，LED点阵屏都发挥着不可替代的作用。而要确保LED点阵屏拥有清晰、稳定且出色的显示效果，选择一颗高性能、高稳定性的驱动芯片就显得尤为关键。力芯微电子推出的ET61626，正是为此而生的新一代16路恒流LED矩阵驱动芯片，其以单芯片驱动16×8（最大128颗LED）点阵的能力，为紧凑型设备的高质量显示提供了优异的解决方案。
卓越性能，铸就细腻显示效果
ET61626在显示性能方面表现卓越，堪称LED矩阵显示的“艺术大师”。它单芯片最大可支持16×8的LED点阵，能够同时驱动多达128颗LED，为丰富的信息展示提供了充足的空间。在亮度调节方面，每颗LED都支持256阶PWM调光，这使得亮度过渡极为平滑，能够呈现出丰富细腻的灰度效果，让显示内容更加生动逼真。同时，芯片的整体电流支持64档调节，能够根据不同的亮度环境和功耗要求进行灵活调整，既满足了在强光环境下清晰显示的需求，又能在低亮度场景下有效降低功耗。此外，内置的消隐功能更是一大亮点，它能够有效避免鬼影现象的出现，大大提升了视觉清晰度，让用户享受到更加纯净、清晰的显示画面。
稳定可靠，守护长久运行
稳定性是衡量一款驱动芯片品质的重要指标，ET61626在这方面同样表现出色，堪称LED矩阵显示的“忠诚卫士”。它内置了双重过温保护机制，当芯片温度达到125℃时，会自动降低电流输出，以防止温度进一步升高；当温度升至150℃时，芯片将自动关断，避免因过热而损坏，从而保障芯片能够长时间稳定工作。同时，芯片支持死区时间可调功能，这一设计巧妙地避免了扫描冲突问题的发生，进一步提升了显示的稳定性。此外，掉电复位功能也十分实用，当系统出现异常情况时，芯片能够快速恢复初始状态，确保设备能够迅速恢复正常运行。
灵活节能，适配多样应用场景
芯片还具备低功耗睡眠模式，在设备处于闲置状态时，能够自动进入低功耗状态，有效降低能耗，延长电池续航时间，适配各类电池供电与便携设备。封装采用SOP28（18mm×7.5mm）、EQSOP28（9.8mm×3.8mm）和QFN28（4mm×4mm）可适应不同空间需求。
产品特性
●电源电压范围 2.7~5.5V
●最大应用点阵16×8，最大驱动128个LED
●16路恒流驱动，输出电流最大30mA
●整体电流支持64档调节
●每点支持256级辉度调节
●I2C通讯接口
●内置时钟模块
●内置上电复位模块
●内置睡眠模式
●内置消隐功能
●封装：SOP28（18mm×7.5mm）、EQSOP28（9.8mm×3.8mm）和QFN28（4mm×4mm）

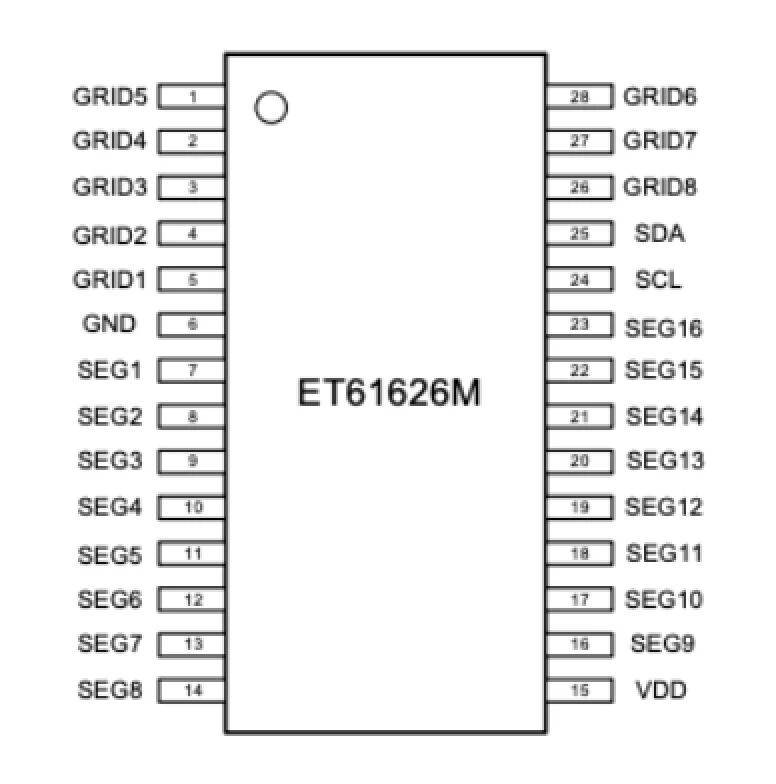

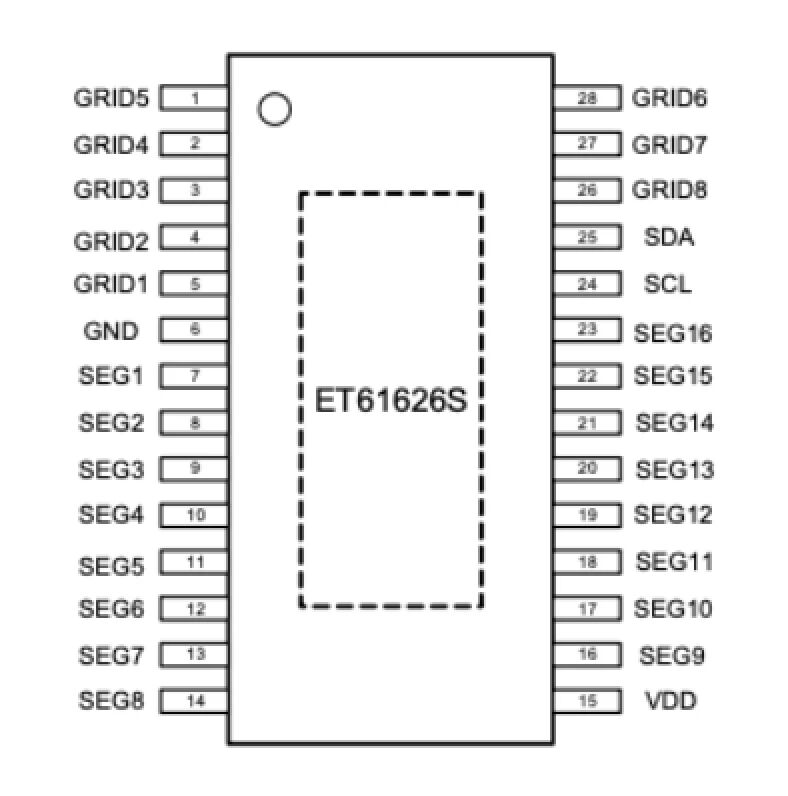

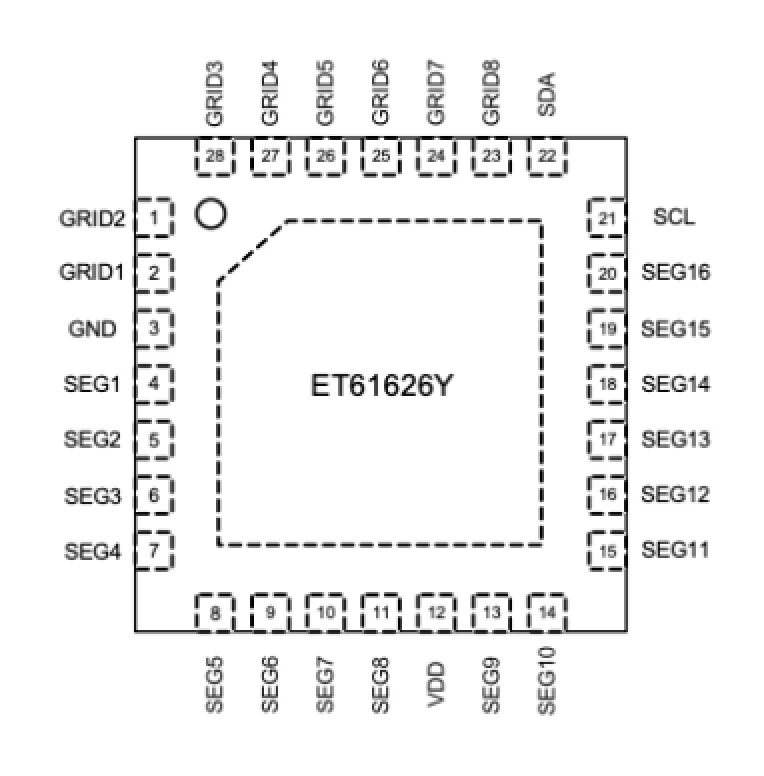

管脚定义
典型应用
