【导读】川土微电子推出CA-HP6242高速双通道轨至轨输出放大器，支持±2.5V至±5V宽电压供电，具备135MHz带宽与235V/μs压摆率。该芯片在18MHz范围内实现0.1dB增益平坦度及0.02%差分增益误差，输出摆幅达±4.8V（1kΩ负载），为高清视频处理、高速ADC驱动及医疗成像设备提供高精度信号链解决方案。
川土微电子推出CA-HP6242高速双通道轨至轨输出放大器，支持±2.5V至±5V宽电压供电，具备135MHz带宽与235V/μs压摆率。该芯片在18MHz范围内实现0.1dB增益平坦度及0.02%差分增益误差，输出摆幅达±4.8V（1kΩ负载），为高清视频处理、高速ADC驱动及医疗成像设备提供高精度信号链解决方案。

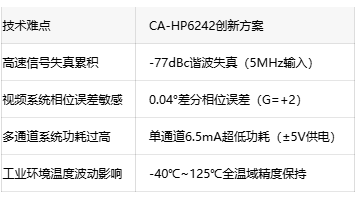

一、技术难点及应对方案
二、核心作用
解决高速信号链中精度与速度的平衡难题：
●专业视频矩阵切换延迟降低至16ns（建立时间1%）
●超声成像系统信噪比提升＞3dB
●工业ADC采样率支持至100MSPS（无失真驱动）
三、产品关键竞争力
●速度性能：235V/μs压摆率（竞品普遍＜150V/μs）
●视频优化：0.02%差分增益误差（广播级标准＜0.05%）
●驱动能力：50mA输出电流（直接驱动75Ω同轴电缆）
●温度适应性：全工业温域（-40℃~125℃）

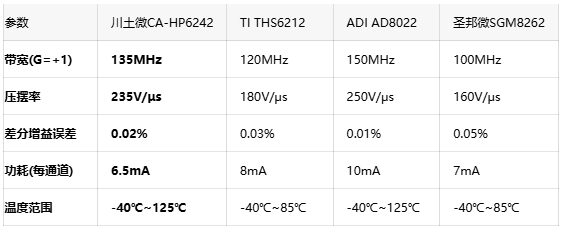

四、同类竞品品牌型号对比（表格）及表格分析
表格结论：
CA-HP6242在综合性能与功耗控制上表现突出，视频指标优于TI，温度范围超越圣邦微，唯ADI在带宽和精度上略有优势但功耗更高。
五、实际应用场景
●4K视频制作：
SDI信号调理（0.04°相位误差保障色彩精准度）
●超声诊断设备：
探头回波信号放大（-77dBc失真确保图像清晰度）
●工业数据采集：
16位ADC驱动（235V/μs压摆率支持10ns脉冲采集）
●自动驾驶感知：
激光雷达信号调理（125℃耐温适应发动机舱环境）
六、产品供货情况
●封装：SOIC-8/MSOP-8（兼容自动贴片）
●渠道：川土微授权代理商（如贸泽/得捷）
●认证：工业级可靠性测试（含1000小时老化）
●交期：样品即时申请，量产6-8周
结语
CA-HP6242以235V/μs压摆率与-77dBc超低失真重新定义国产高速运放性能高度，其广播级视频特性显著提升高清影像系统画质表现。随着工业4.0对信号链精度要求提升，此芯片有望在视频处理、医疗成像等领域替代进口产品，助力中国智造突破技术壁垒。
