集成驱动+时序生成:东芝TCD2728DG简化高精度成像系统设计

发布时间:2025-08-05 责任编辑:lina

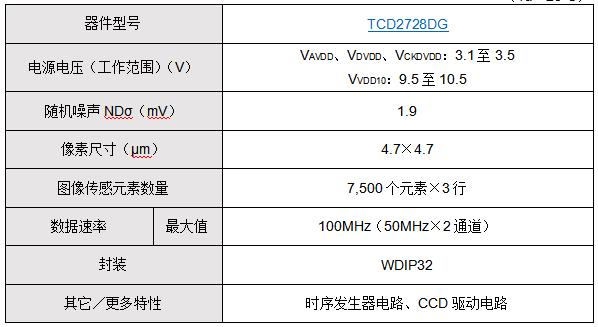

【导读】东芝电子推出镜头缩小型CCD线性图像传感器TCD2728DG,专为A3多功能打印机及工业检测系统设计。该传感器集成7,500像素×3线阵列,支持600dpi分辨率下A3文档全幅扫描,通过降低输出放大器增益将随机噪声(NDσ)较前代削减40%至1.9mV,同时实现100MHz双通道数据速率(50MHz×2),为高速图像处理场景提供高保真信号源。

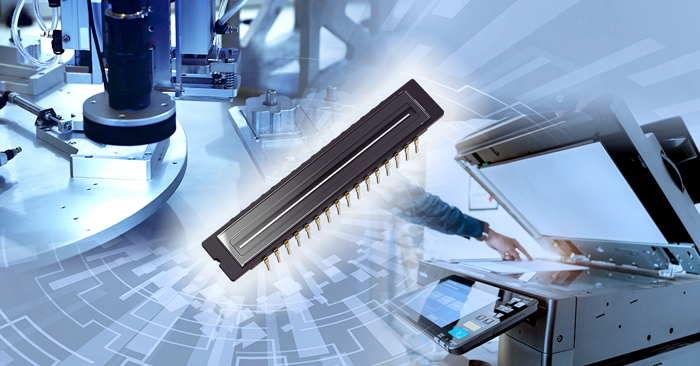

东芝电子推出镜头缩小型CCD线性图像传感器TCD2728DG,专为A3多功能打印机及工业检测系统设计。该传感器集成7,500像素×3线阵列,支持600dpi分辨率下A3文档全幅扫描,通过降低输出放大器增益将随机噪声(NDσ)较前代削减40%至1.9mV,同时实现100MHz双通道数据速率(50MHz×2),为高速图像处理场景提供高保真信号源。


集成驱动+时序生成:东芝TCD2728DG简化高精度成像系统设计

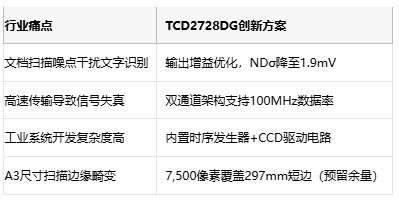

技术难点及应对方案


集成驱动+时序生成:东芝TCD2728DG简化高精度成像系统设计


核心作用


解决高精度成像中的信噪比与速度矛盾:


●办公场景:A3打印机扫描清晰度提升30%,消除文本模糊

●工业场景:半导体晶圆检测效率达120片/分钟(0.1mm缺陷识别)

●食品分选:实时瑕疵识别延迟<5ms


产品关键竞争力


●噪声控制:1.9mV NDσ(竞品普遍>3mV)

●速度优势:100MHz数据率适配400ppm高速打印机

●集成设计:减少外围电路30%,BOM成本降低15%

●温度稳定性:25℃下全性能保障(工业温宽-40℃~85℃可选)


集成驱动+时序生成:东芝TCD2728DG简化高精度成像系统设计

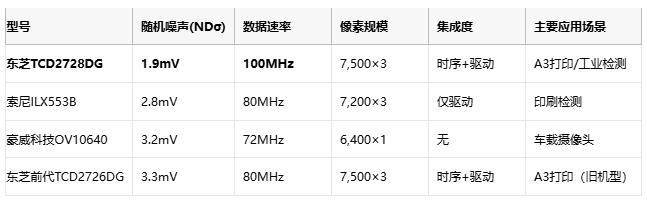

同类竞品对比分析


集成驱动+时序生成:东芝TCD2728DG简化高精度成像系统设计


表格结论:

TCD2728DG在噪声抑制与传输速率上全面领先,集成度高于索尼/豪威竞品,较自家前代性能提升40%。


实际应用场景


1. 智能办公:

A3多功能打印机600dpi扫描(合同/工程图无畸变捕获)

高速文档归档系统(每分钟处理400页A4文本)


2. 工业自动化:

●半导体晶圆缺陷检测(识别0.1μm级划痕)

●果蔬分选线(霉斑识别准确率>99.5%)


3. 精密制造:

●锂电池极片涂布均匀性监测(4.7μm像素精度)


产品供货情况


●封装:WDIP32(工业级防尘设计)

●电压支持:双电压架构(3.3V逻辑+10V驱动)

●渠道:已量产,可通过东芝授权代理商(如深圳悦晨科技)申请样品


结语


TCD2728DG以40%噪声削减+100MHz疾速传输重新定义线性传感器性能边界,其“集成驱动+冗余像素”设计直击高精度成像痛点。随着工业4.0对视觉检测需求激增,东芝凭借此芯片进一步巩固在高端CCD市场的领导地位,为智能办公与智能制造提供“光-电-算”一体化解决方案。
