【导读】谷泰微电子最新推出的 GT4642，正是一款专为此类需求打造的低功耗、三通道差分高速模拟开关。它采用三刀双掷（TPDT） 架构，针对MIPI D-PHY等差分高速信号路径切换进行了深度优化，能够灵活地在两个MIPI设备（如相机传感器或显示屏）与一个应用处理器之间进行连接管理，从而显著简化PCB布局复杂度，节省空间并提升设计可靠性。
产品介绍

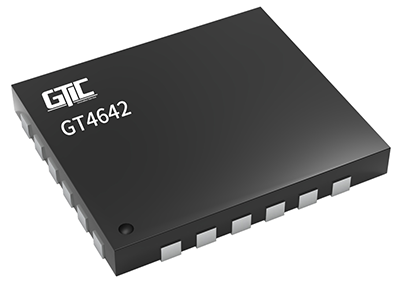

谷泰微电子最新推出的 GT4642，正是一款专为此类需求打造的低功耗、三通道差分高速模拟开关。它采用三刀双掷（TPDT） 架构，针对MIPI D-PHY等差分高速信号路径切换进行了深度优化，能够灵活地在两个MIPI设备（如相机传感器或显示屏）与一个应用处理器之间进行连接管理，从而显著简化PCB布局复杂度，节省空间并提升设计可靠性。
GT4642具有出色的高速信号传输性能。该器件的低电容设计是其高速传输的核心优势，其典型导通电容仅为7.0pF，这一特性使其可轻松切换频率超500MHz 的信号。在交流电气特性方面，其-3dB带宽典型值可达2GHz，如此宽的带宽能充分满足移动行业处理器接口的要求。同时，出色的通道间抗串扰能力可以最大程度地减小干扰，实现MIPI规范所描述的高速差分信号和单端信号传输。
GT4642具有稳定的静态特性，其导通电阻（Ron）仅为4Ω，处于同类型 MIPI 开关的优秀水平。低导通电阻能显著降低信号在切换通道中的能量损耗，减少因电阻过大导致的信号幅度降低、传输延迟等问题，同时有助于维持信号的完整性，让差分信号在长距离板级传输后仍能保持稳定的参数，适配移动设备内部紧凑布线环境下的信号传输需求。
GT4642采用QFN3.4×2.5-24L和QFN3×3-24L封装，工作温度范围为-40℃~+85℃。
功能特性
• 电源电压：2.3V ~ 4.5 V
• -3 dB带宽：2G Hz
• 关断隔离度：-42 dB @ 100 MHz
• 串扰抑制：-50 dB @ 100 MHz
• 低导通电阻：
•高速模式：4 Ω（VCC= 2.65 V）
•低速模式：7 Ω（VCC= 2.65 V）

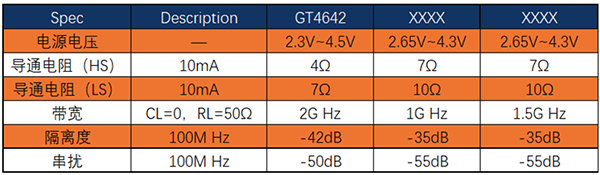

产品优势
-
• GT4642在高速模式下具极低导通电阻：4Ω
-
• 带宽达2G，充分满足MIPI协议信号。
-

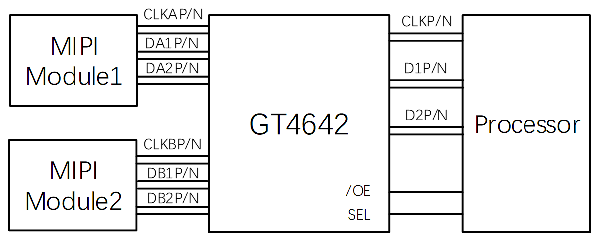

典型应用
MIPI差分信号切换拓展
