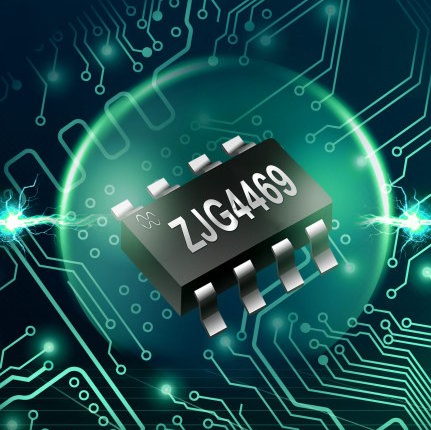

【导读】治精微电子发布新一代精密SPDT开关ZJG4469，以50V高压、175MHz带宽与超低漏电流重新定义高性能模拟开关标准。作为专注高端模拟芯片的张江企业，治精微此次推出的ZJG4469在导通电阻平坦度、防闩锁设计与动态性能方面实现全面突破，成为工业测试、数据采集等精密系统的理想选择。
治精微电子发布新一代精密SPDT开关ZJG4469，以50V高压、175MHz带宽与超低漏电流重新定义高性能模拟开关标准。作为专注高端模拟芯片的张江企业，治精微此次推出的ZJG4469在导通电阻平坦度、防闩锁设计与动态性能方面实现全面突破，成为工业测试、数据采集等精密系统的理想选择。
ZJG4469功能框图和引脚定义
突破行业痛点：1%导通电阻平坦度，实现“轨到轨”线性精度
ZJG4469采用新型架构，彻底解决传统高压开关在信号接近电源轨时导通电阻剧增的痛点。其导通电阻平坦度小于1%，远低于业界常见的20%~30%，显著提升系统线性度，有效降低谐波失真与增益误差。
导通阻抗和输入电压以及温度的关系
关键性能全面领先，构建精密系统新基准
●漏电流控制：常温漏电流低至200pA，85℃下仅2nA
●动态性能：切换时间170ns，关断先于开通85ns，兼顾速度与安全
●带宽与功耗：-3dB带宽达175MHz，供电电流仅45µA
●可靠性强化：具备防闩锁特性，HBM抗静电能力达6kV
漏电流和信号电压的关系
兼容设计加速替代，工业应用无缝升级
ZJG4469提供TSOT23-8与MSOP-8封装，管脚定义完全兼容国际主流竞品。用户无需修改软硬件即可直接替换，在保留现有设计基础上获得性能跃升，特别适用于ATE、FCT、PLC、DCS及精密数据采集系统。
高可靠性
ZJG4469全部IO管脚都具有“免闩锁”特性。
易用性
ZJG4469控制逻辑电平跟CMOS和TTL兼容，客户可以利用各种通用控制器实现控制。
ZJG4469秉持治精微一贯高性能的信号链产品路线，和已发布的转换器产品，比如ZJC2000(16/18位ADC)、ZJC2400(16/18位2MSPS ADC)、ZJC2100(16/18位多通道ADC)、ZJC2541/2(16/18位高精度DAC)、ZJC2508/ZJC2676R(16/12位集成内部基准源和输出缓冲器的8通道DAC)、ZJG4408(40V防闩锁，8:1多路复用器)、精密电压基准源产品ZJR1000(15V供电最大温漂5ppm/°C)、ZJR1001/2、ZJR1003(5V微功耗基准，最大温度系数5ppm/°C)、ZJR1004(40V供电基准源，最大温度系数5ppm/°C)、40V精密运放ZJA3000、ZJA3512(JFET放大器)、36V轨到轨输入/输出的运算放大器ZJA3092、40V精密仪表放大器ZJA3600、5V轨到轨精密运放ZJA3216系列、精密匹配电阻ZJM5400配合，将更好地满足高精度信号处理系统的需求。治精微是全球业界少数可提供高性能、完整精密信号链芯片解决方案的供应商。
样片
ZJG4469现在可提供样品。
