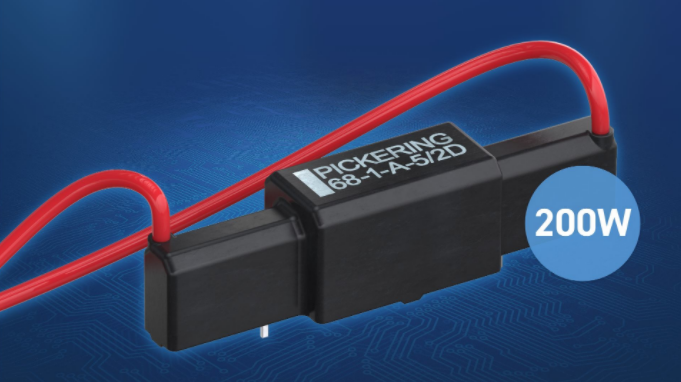

【导读】英国Pickering Electronics公司近日宣布升级其68系列高压舌簧继电器，新增支持高达200W切换功率的型号，将此前仅在其67系列及600系列继电器中提供的最高功率等级扩展至更广泛的应用场景。这款继电器在紧凑的单列直插封装内实现了8kV隔离电压与6kV切换能力的卓越性能组合，为高压系统设计提供了前所未有的灵活性。
英国Pickering Electronics公司近日宣布升级其68系列高压舌簧继电器，新增支持高达200W切换功率的型号，将此前仅在其67系列及600系列继电器中提供的最高功率等级扩展至更广泛的应用场景。这款继电器在紧凑的单列直插封装内实现了8kV隔离电压与6kV切换能力的卓越性能组合，为高压系统设计提供了前所未有的灵活性。
01 行业痛点与技术挑战
高压开关应用领域长期面临多重技术挑战。功率密度瓶颈制约设备小型化趋势，传统高压继电器难以在有限空间内提供足够的开关容量。
可靠性要求同样是关键考量，尤其是在测试设备、医疗仪器等关键应用中，元件的长寿命与稳定运行直接影响系统整体可靠性。
安全隔离问题不容忽视，高压电路与低压控制电路之间的电气隔离不足可能导致系统故障甚至安全事故。
此外，空间限制与信号完整性间的平衡也是设计难点，高密度安装时的磁干扰和噪声会影响系统性能。
02 Pickering的创新解决方案
68系列高压舌簧继电器通过多项专利技术创新，为行业挑战提供了全面解决方案。
镀钨触点技术是性能突破的核心，大幅提升了功率处理能力和大电流承载性能，确保在200W开关容量下的长寿命运行。
创新的结构设计采用单列直插引线框架与无骨架线圈组合，显著缩小封装尺寸，较同等级器件更为紧凑。68系列独特的飞线连接设计将高压开关端子与PCB分离，有效提升高低压电路间的安全性。
多重屏蔽保护提供Mu-metal磁屏蔽与可选静电屏蔽，防止紧密堆叠时的磁相互作用和线圈驱动与高压电路间的噪声干扰。
严格的质量控制确保每只继电器均经过100%操作参数测试，包括动态接触波形分析及全面的数据审查，保障性能一致性。
03 产品的核心作用
在高压系统中，68系列舌簧继电器扮演着可靠功率开关与安全隔离屏障的双重角色。
其高功率处理能力使单继电器能够直接控制更大负载，减少系统复杂性，为高压变压器、背板及电缆测试提供简单有效的解决方案。
作为电气隔离枢纽，器件内部2.5kV电容隔离技术确保了低压控制电路与高压功率电路之间的安全屏障，保护敏感电子设备免受高压冲击。
在高密度矩阵系统中，该继电器还发挥着空间优化节点作用，其紧凑设计支持多路复用器和矩阵结构中的高密度排列，大幅节省PCB空间。
04 关键产品竞争力
●卓越的功率特性：200W开关容量、3A开关电流能力和5A持续载流能力，满足严苛应用需求。
●高压性能指标：高达8kV的隔离电压与6kV切换电压，覆盖多数高压应用场景。
●紧凑结构设计：单列直插封装与无骨架线圈技术，较同等级器件尺寸更小，空间利用率更高。
●灵活的配置选项：提供1 Form A SPST配置，可选5/12/24V线圈电压，以及内部二极管保护选项。
●增强的可靠性：仪器级舌簧开关确保数十亿次操作寿命，SoftCenter™技术减少内部应力，保持接触电阻稳定性。
05 市场竞争定位

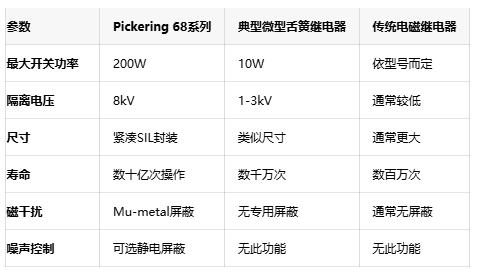

竞争分析：68系列在功率密度与电压等级的平衡上明显优于同类产品。其多重屏蔽选项解决了高密度安装的核心痛点，而长寿命设计降低了总拥有成本，特别适合高可靠性要求的应用场景。
06 实际应用场景
●测试与测量设备：高压变压器、背板及电缆测试系统，利用其高可靠性与长寿命特性。
●能源基础设施：太阳能发电系统与储能设备，受益于其高电压处理能力与紧凑尺寸。
●医疗电子设备：除颤器等生命支持设备，依靠其卓越的可靠性与安全隔离性能。
●工业自动化：采矿与气体分析设备，利用其稳定的高压开关性能。
●科研设施：大科学装置研究，受益于其精确控制与高可靠性。
07 产品供货情况
68系列高压舌簧继电器目前已正式上市。Pickering通过其全球分销网络提供产品供应，客户可通过授权经销商获取样品与批量订单。
标准交货周期因订单量而异，据报道订单量在200件以内时交货周期约为3-4周。
68系列高压舌簧继电器的升级标志着高功率密度开关技术迈入新阶段，其200W开关容量与8kV隔离能力的成功结合，为下一代高压设备提供了更为可靠的开关解决方案。
随着测试、能源与医疗设备对功率密度与可靠性要求的不断提升，此类高性能、高集成度的开关元件将成为推动行业创新的关键因素，帮助工程师突破传统设计限制，开创更多应用可能。
