共模半导体推出快速动态响应低噪声3A LDO稳压器GM1204

发布时间:2023-06-16 责任编辑:lina

【导读】『共模半导体』推出快速动态响应低噪声3A LDO稳压器GM1204,GM1204是一款低压差稳压器,专为快速瞬态响应而优化。GM1204该装置能够提供3A的输出电流,典型压降为325mV。工作静态电流为1mA,关机时降至1μA以下。压差模式下静态电流控制良好;除了快速动态响应外,GM1204还具有非常低的输出电压噪声,这使得该器件非常适合比较敏感的射频电源和医学影像应用。


『共模半导体』推出快速动态响应低噪声3A LDO稳压器GM1204,GM1204是一款低压差稳压器,专为快速瞬态响应而优化。GM1204该装置能够提供3A的输出电流,典型压降为325mV。工作静态电流为1mA,关机时降至1μA以下。压差模式下静态电流控制良好;除了快速动态响应外,GM1204还具有非常低的输出电压噪声,这使得该器件非常适合比较敏感的射频电源和医学影像应用。


GM1204系列产品介绍


该款芯片输出电压范围为 1.21V 至 20V。GM1204 稳压器稳定,输出电容低至 10μF。内部保护电路包括电流限制和热限制。该器件有 1.5V、1.8V、2.5V、3.3V、5V 的固定输出电压,以及1.21V 参考电压的可调输出电压。



共模半导体推出快速动态响应低噪声3A LDO稳压器GM1204

图1   压差电压和负载电流关系


共模半导体推出快速动态响应低噪声3A LDO稳压器GM1204

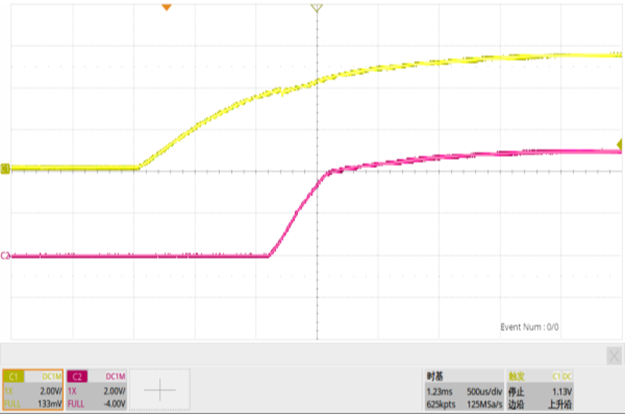

图2  软启动, VIN=5.5V, VOUT=5.0V,IOUT=3A



共模半导体推出快速动态响应低噪声3A LDO稳压器GM1204

图3  负载瞬态响应, VIN=2.8V, VOUT=1.8V,IOUT=0.3A to 3A


GM1204系列是针对快速瞬态响应而优化的3A低压差稳压器。该器件可在325mV的压差电压下提供3A负载电流。停机时,工作静态电流(1mA)降至1μA以下。除了低静态电流外,GM1204稳压器还具有多种保护功能,使其能够安全运行。


GM1204稳压器提供5引脚TO-263封装和TSSOP-16封装。GM1204系列可完美替代ADI的LT1764、TI的TL1963A、TPS7A45、MICREL的MIC39151等产品。


功能特点


  • 优化快速瞬态响应

  • 输出电流:3A

  • 压差电压:3A时为325mV

  • 低噪声:9.8μVRMS(10Hz 至 100kHz)

  • 电源抑制比:73dB/63dB(100Hz/100kHz)

  • 1mA静态电流guo

  • 宽输入电压范围:1.9V至20V

  • 压差模式下静态电流小

  • 固定输出电压:

  • 1.5V、1.8V、2.5V、3.3V、5V

  • 1.21V至20V的可调输出

  • <1μA关机时的静态电流

  • 支持最小10μF输出电容稳定

  • 支持陶瓷输出电容稳定

  • 热限制


主要应用


  • 医学和影像应用

  • 开关电源级联稳压器



共模半导体推出快速动态响应低噪声3A LDO稳压器GM1204

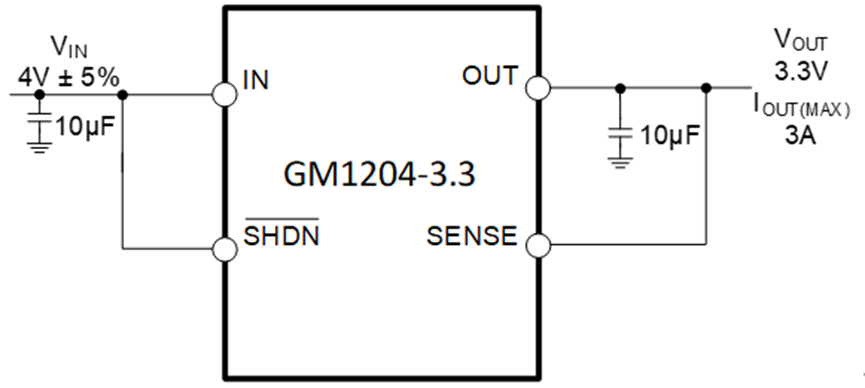

典型应用


GM1204 是一款高电流、低噪声、高精度、低压差线性稳压器,能够为3A供电,最大压差电压为450mV(压差是指在特定输出电流下工作时,IN和OUT引脚之间的电压差)。


GM1204器件设计用于在1.9V至20V的输入电压电源工作范围,输入电压范围为器件提供了足够的裕量,以便获得稳定的输出。固定输出电压为1.21V至5.0V。GM1204的输出电压可以通过设置外部电阻,可调输出电压为1.21V至20V。


GM1204 稳压器设计用于在满负荷运行时,在 10 Hz 至100 kHz 的带宽上提供低输出电压噪声。GM1204 具有安全工作区域保护。当输入到输出电压增加时,安全区域保护功能将降低电流限制,并将功率晶体管保持在所有输入到输出电压值的安全工作区域内。该保护设计用于在设备击穿之前的所有输入输出电压值下提供一定的输出电流。

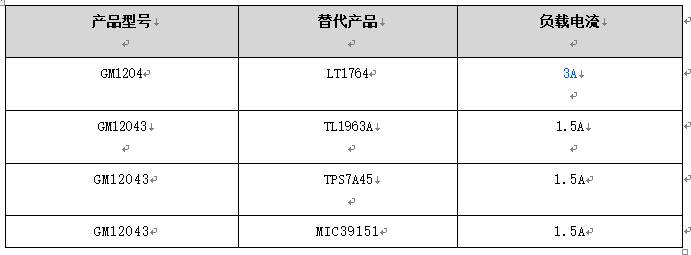

GM1204系列及其对标产品


共模半导体推出快速动态响应低噪声3A LDO稳压器GM1204

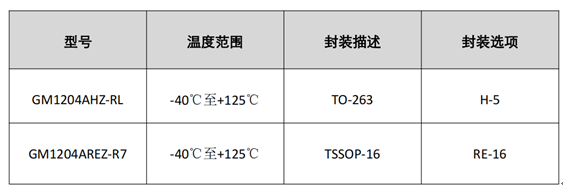

GM1204系列产品订购指南

 共模半导体推出快速动态响应低噪声3A LDO稳压器GM1204
