栅极中置+源极朝下,AOS新款MOSFET重塑AI服务器供电格局

发布时间:2025-06-30 责任编辑:lina

【导读】AOS推出革命性源极朝下封装MOSFET——AONK40202,通过颠覆性的DFN3.3x3.3封装结构,将25V器件的电流承载能力推至319A巅峰。专为应对AI服务器千瓦级电源挑战,其创新的栅极中置布局与源极直连PCB设计,实现热阻降低40%的同时,为高密度DC-DC电路节省50%布线空间。


产品介绍:重新定义功率密度天花板


AOS推出革命性源极朝下封装MOSFET——AONK40202,通过颠覆性的DFN3.3x3.3封装结构,将25V器件的电流承载能力推至319A巅峰。专为应对AI服务器千瓦级电源挑战,其创新的栅极中置布局与源极直连PCB设计,实现热阻降低40%的同时,为高密度DC-DC电路节省50%布线空间。

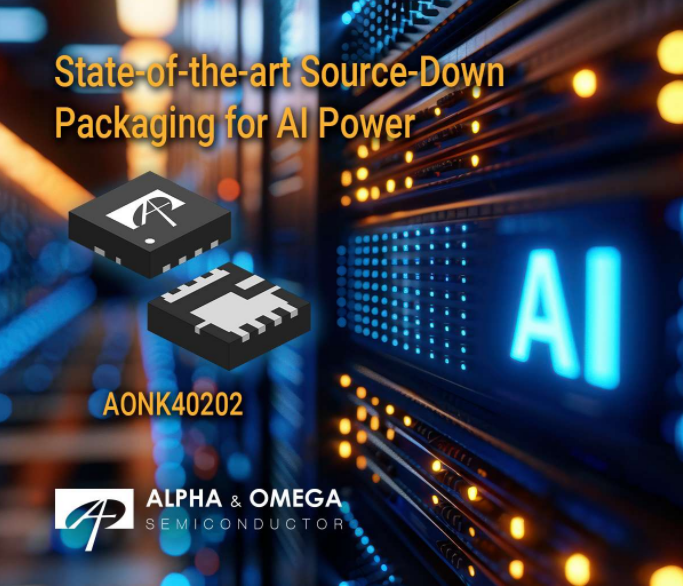

栅极中置+源极朝下,AOS新款MOSFET重塑AI服务器供电格局


核心作用:破解高功率系统的"热-电死循环"


面对AI服务器电源模块>100A/cm²的电流密度与95℃+的环境温度,传统MOSFET遭遇三大瓶颈:


● 热堆积导致降额使用

● 栅极环路寄生电感制约开关频率

● PCB铜箔利用率不足


AONK40202的破局之道:


1. 热管理革命:源极朝下直触PCB,热阻(RθJA)降至1.5℃/W

2. 电气优化:栅极中置缩短驱动回路50%,开关损耗降低35%

3. 空间重构:3.3mm²占板面积支持300W+功率输出


栅极中置+源极朝下,AOS新款MOSFET重塑AI服务器供电格局

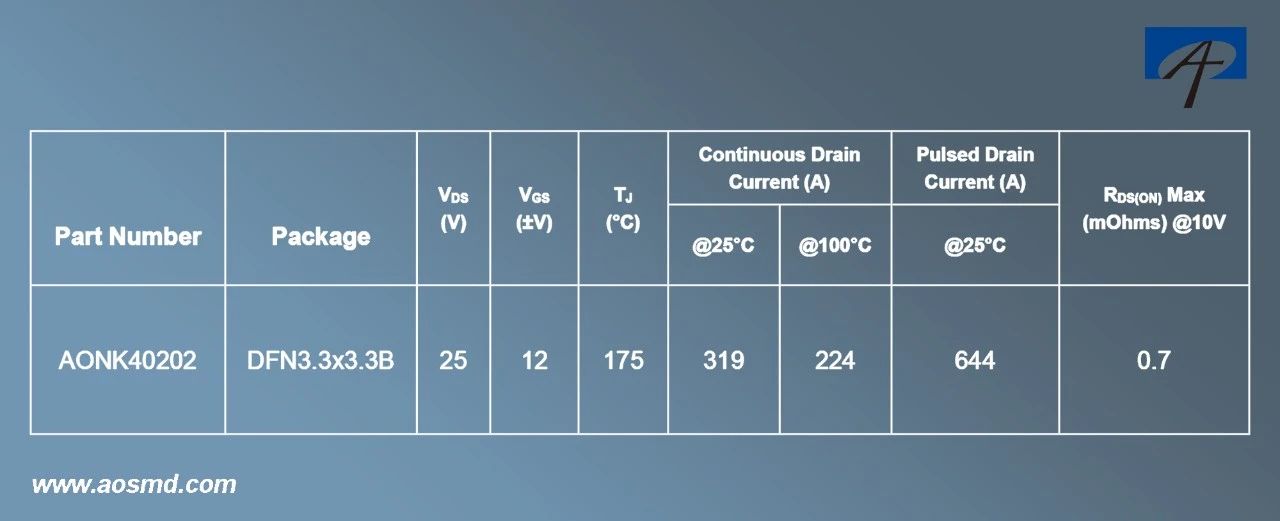

产品型号解析:毫米级封装蕴藏千安能量

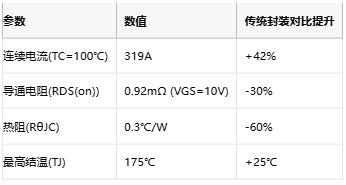

AONK40202性能矩阵


栅极中置+源极朝下,AOS新款MOSFET重塑AI服务器供电格局


结构性创新:带夹片(Clip)封装技术,实现源极-散热路径零间隔直连


关键竞争力:重新定义功率器件价值公式


1. 功率密度跃升

● 单位面积电流承载:96.5A/mm²(超越行业均值2.1倍)

● 支持4相并联输出>1200A


2. 能效突破

● 开关损耗Qsw低至48nC(VDS=15V)

● 整机效率提升1.2%(48V-12V转换场景)


3. 系统级成本优化

● 减少散热片用量60%

● PCB层数可从6L减至4L

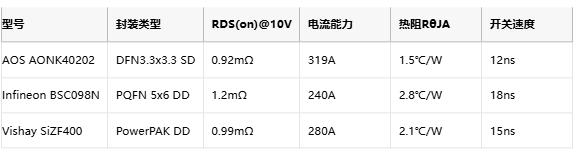

竞品对比:AI电源MOSFET新标杆


栅极中置+源极朝下,AOS新款MOSFET重塑AI服务器供电格局


技术代差:

● 源极朝下(SD)VS 漏极朝下(DD):热性能差距>80%

● 栅极中置布局:驱动环路电感<1nH(竞品普遍>2nH)


应用场景:驱动AI算力爆发式增长


AI服务器电源

● GPU供电:单颗MOSFET支持NVIDIA H100 700W GPU的VRM输入级

● 48V背板:4相并联满足12V/3000A超高电流需求


数据中心基础设施


● 浸没式液冷系统:175℃结温兼容>90℃冷却液

● 模块化UPS:开关频率提升至1MHz,体积缩小40%


前沿技术延伸


● 电动车OBC:支持22kW快充模块紧凑化设计

● 固态断路器:纳秒级关断能力保障系统安全


 服务支持:从芯片到系统的赋能体系


AOS提供AI电源设计加速包:


● 热仿真模型:Flotherm兼容文件预置多相并联场景

● 布线指南:《1MHz高密度布局白皮书》

● 失效分析:动态雪崩测试数据实时共享


供货与部署:即插即用的功率升级方案


● 量产状态:DFN3.3x3.3封装全自动产线已就绪

● 交付周期:样品48小时达,批量订单10天交付

● 生态兼容:兼容TI UCD3138/英飞凌XDP™数字控制器


结语:掀起高密度电源的封装革命


当单机柜功率突破100kW,AONK40202以源极朝下的封装哲学重构功率链路。其不仅解决AI服务器的热窒息难题,更标志着功率半导体从"参数竞赛"迈向"系统协同"的新纪元——在3.3mm²的方寸之间,为算力爆炸时代注入持续动能。
