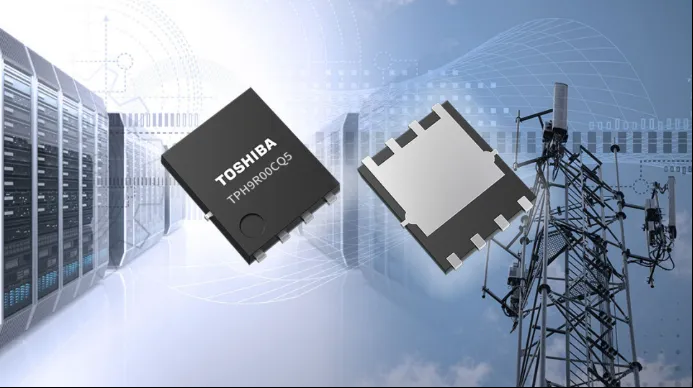

东芝推出150 V N沟道功率MOSFET TPH9R00CQ5

发布时间:2025-02-19 责任编辑:lina

【导读】东芝推出并已大量投放到市场应用的150 V N沟道功率MOSFET TPH9R00CQ5,采用最新一代U-MOX-H工艺,实现了更小的体积,同时具有业界领先的低导通电阻和优化的反向恢复特性,有助于降低损耗,提高电源效率。在工业设备开关电源、数据中心和通信基站等电源应用中,该器件展现出了其卓越的性能,有效解决了上述技术难题。


小小MOSFET,大有乾坤。在电力电子系统中,MOSFET作为核心元件扮演着至关重要的角色,支撑从数据中心到通讯基站等各种开关电源应用。虽然其应用广泛且深受欢迎,但技术挑战依旧严峻。伴随器件尺寸的缩减,物理限制逐渐显现,MOSFET面临着性能瓶颈;加之苛刻环境对可靠性的迫切要求,构成了需要共同攻克的难题。


东芝推出并已大量投放到市场应用的150 V N沟道功率MOSFET TPH9R00CQ5,采用最新一代U-MOX-H工艺,实现了更小的体积,同时具有业界领先的低导通电阻和优化的反向恢复特性,有助于降低损耗,提高电源效率。在工业设备开关电源、数据中心和通信基站等电源应用中,该器件展现出了其卓越的性能,有效解决了上述技术难题。


一、MOSFET功能特性分析


东芝推出150 V N沟道功率MOSFET TPH9R00CQ5


东芝TPH9R00CQ5 MOSFET具备仅为9.0 mΩ(最大值)的行业领先的低漏源导通电阻,相较于可被替代的150 V系列TPH1500CNH1,其导通电阻降低了约42%。这一显著改进意味着,在相同的工作条件下,TPH9R00CQ5产生的功耗更少,进而提升了电源的整体效率。


除了低导通电阻外,TPH9R00CQ5在反向恢复特性上也实现了重大突破。与东芝的另一款产品TPH9R00CQH4相比,其反向恢复电荷减少了约74%,反向恢复时间缩短了约44%。这两个关键指标的优化,使得TPH9R00CQ5在同步整流应用中表现出色,能够显著降低开关电源的功率损耗,进一步提升系统效率。


此外,TPH9R00CQ5还降低了开关过程中产生的尖峰电压,这对于减少电源的电磁干扰(EMI)至关重要。降低EMI不仅有助于提高系统的可靠性,还能减少对其他电子设备的干扰,从而确保整个系统的正常运行。


在封装方面,TPH9R00CQ5采用业界广泛认可的表面贴装型SOP Advance(N)封装,使该器件在设计和制造过程中更加灵活和便捷。SOP封装具有小尺寸、低成本、易于焊接和布局紧凑的特点。


二、TPH9R00CQ5的主要特性

(1)业界领先的低漏源导通电阻:RDS(ON)=9.0 mΩ(最大值)(VGS=10 V)

(2)业界领先的低反向恢复电荷:Qrr=34 nC(典型值)(-dIDR/dt=100 A/μs)

(3)业界领先的快速反向恢复时间:trr=40 ns(典型值)(-dIDR/dt=100 A/μs)

(4)小反向恢复电荷:Qrr=34 nC(典型值)

(5)小栅极电荷:QSW=11.7 nC(典型值)

(6)低漏电流:IDSS=10 µA(最大)(VDS=150 V)

(7)高结温额定值:Tch(最大值)=175 ℃

(8)增强模式:Vth=3.1至4.5 V(VDS=10 V,ID=1.0 mA)

(9)封装和内部电路:SOP Advance(N)


东芝推出150 V N沟道功率MOSFET TPH9R00CQ5

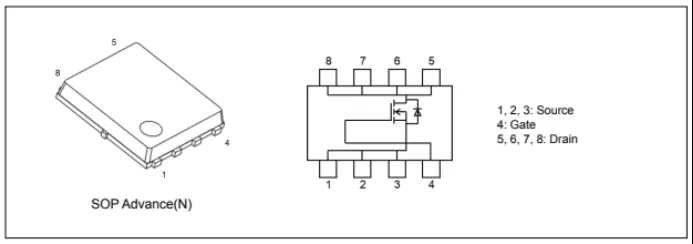

SOP Advance(N)封装

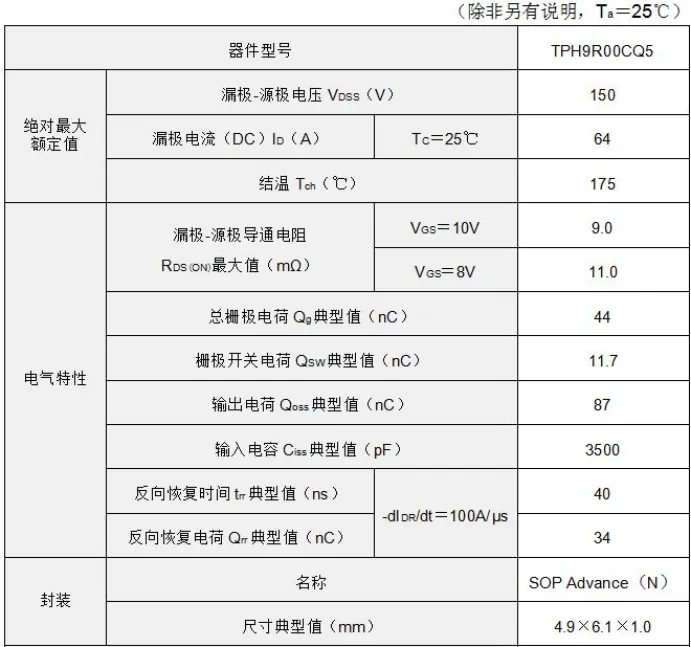

TB67B001FTG的主要规格


东芝推出150 V N沟道功率MOSFET TPH9R00CQ5


三、产品亮点及应用方向


东芝TPH9R00CQ5 MOSFET的最大优势在于其内阻更小以及反向恢复电荷的显著降低。在这两个特性的共同作用下,该器件在电源应用中能够更高效地工作,有效降低功耗并提升系统效率。具体而言,其低内阻特性减少了导通状态下的功耗,而优化的反向恢复特性则降低了开关过程中的功耗,共同为系统效率的提升做出了重要贡献。


东芝TPH9R00CQ5的应用方向是工业设备开关电源,包括用于数据中心和通信基站的电源,也包括高效率DC-DC转换器、开关稳压器、电机驱动器等。


为了方便用户使用该产品开发各种应用,东芝提供支持开关电源电路设计的相关工具,包括迅速验证电路功能的G0 SPICE模型外,以及能够准确再现电路瞬态特性的高精度G2 SPICE模型。

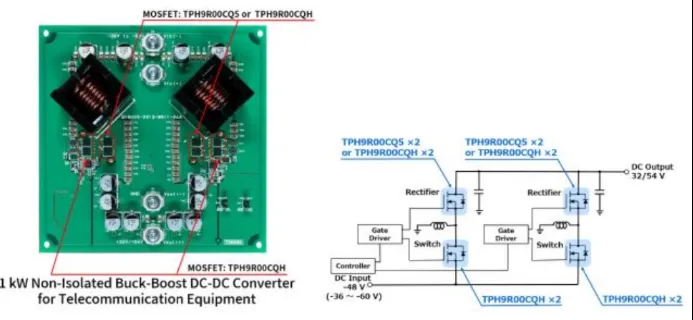

东芝此前已有的“1 kW全桥DC-DC转换器”参考设计可用于TPH9R00CQ5;新开发的参考设计包括“用于通信设备的1 kW非隔离Buck-Boost DC-DC转换器”与“采用MOSFET的3相多电平逆变器”。


东芝推出150 V N沟道功率MOSFET TPH9R00CQ5

“1 kW全桥DC-DC转换器”参考设计


东芝推出150 V N沟道功率MOSFET TPH9R00CQ5

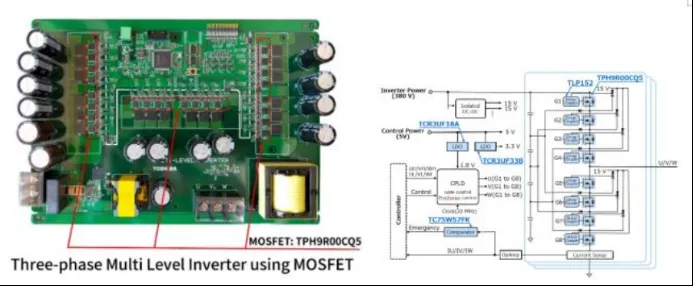

“采用MOSFET的3相多电平逆变器”参考设计


总的来说,东芝推出的150 V N沟道功率MOSFET TPH9R00CQ5,凭借其卓越的技术性能和广泛的应用前景,在市场应用中卓有成效。这款高性能MOSFET不仅满足了数据中心和通信基站等高端应用的需求,更以其出色的性能和稳定性,显著提升了东芝在功率半导体领域的竞争力。


展望未来,东芝将继续深耕功率MOSFET领域,致力于扩大产品线,降低功率损耗,提高电源效率,助力改善设备效率,推动行业进步。
文章来源:东芝半导体
