【导读】川土微电子CA-IS23XXXS系列高精度霍尔效应电流传感器新品发布！该系列产品以120kHz超宽信号带宽、3.75kVRMS隔离耐压等级为主要优势，结合1mΩ超低功耗导电路径与零磁滞差分霍尔技术，为高压、高噪声环境下的电流检测提供精准、可靠、高效的解决方案。

川土微电子CA-IS23XXXS系列高精度霍尔效应电流传感器新品发布！

该系列产品以120kHz超宽信号带宽、3.75kVRMS隔离耐压等级为主要优势，结合1mΩ超低功耗导电路径与零磁滞差分霍尔技术，为高压、高噪声环境下的电流检测提供精准、可靠、高效的解决方案。

01产品概述

CA-IS23XXXS系列产品是专为工业、商业及通信系统设计的交流/直流电流传感器IC，采用线性霍尔传感器电路与铜导电路径集成技术。当电流流经内部铜导体时，其产生的磁场被高灵敏度霍尔IC捕获，并转换为与电流成比例的电压信号输出。通过差分霍尔检测技术，该产品可有效抑制共模磁场干扰，在复杂电磁环境中实现微秒级快速响应与近乎闭环级的精度。

该系列产品采用8引脚窄体SOIC封装，支持-40°C至+150°C结温工作范围，适配高密度PCB设计需求。

本次发布CA-1S23025S、CA-IS23030S、CA-IS23050S，目前已量产交付。三款器件的特性对比如下：

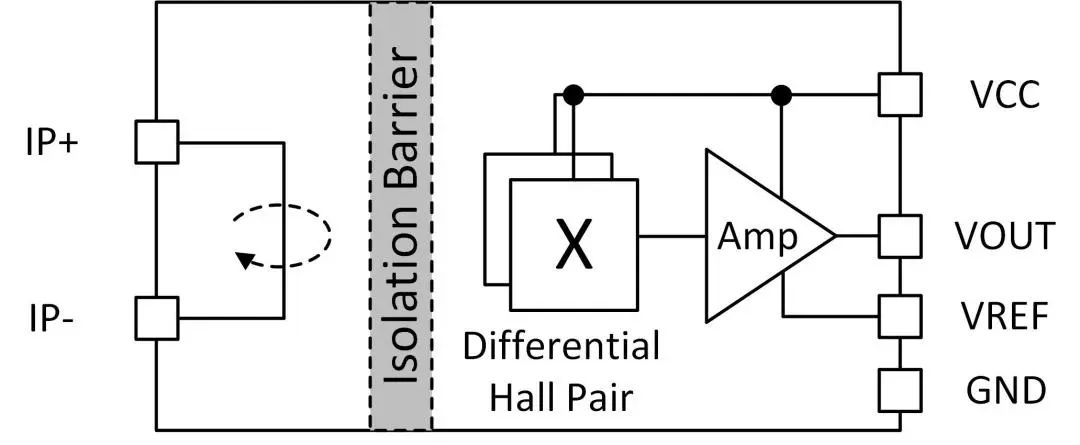

简化功能框图

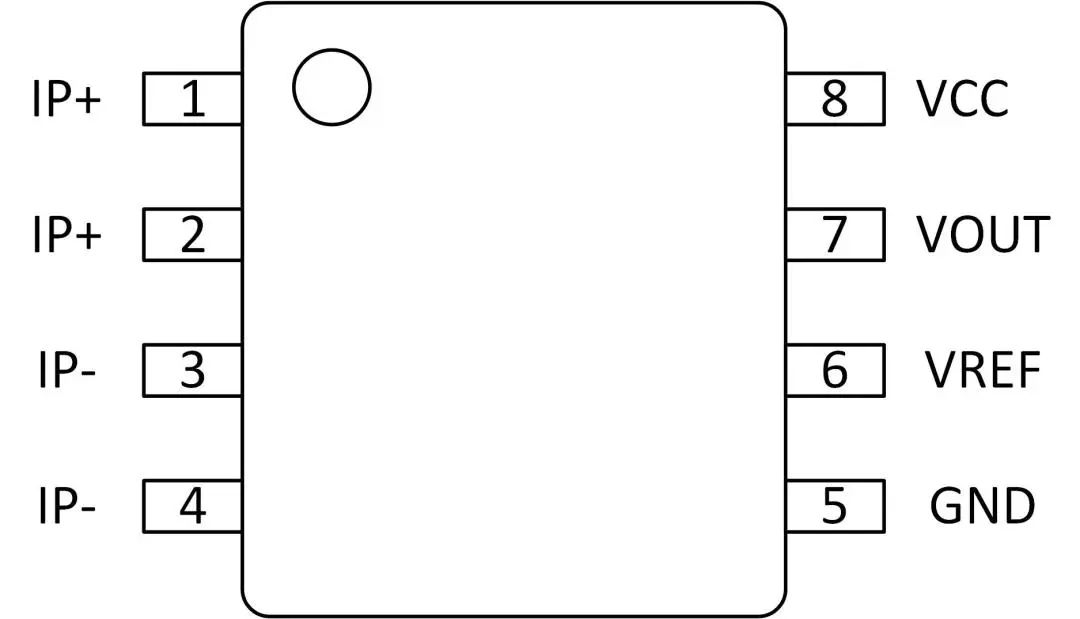

引脚分布图

02产品特性

• 高精度：差分霍尔感应+数字温度补偿，磁滞近乎为零，精度媲美闭环传感器。

• 超强抗扰：高抗外部磁场干扰能力。

• 宽电流检测范围：

• CA-IS23025S：±25APK

• CA-IS23030S：±30APK

• CA-IS23050S：±50APK

• 快速响应：120kHz信号带宽，响应时间低至3.7µs，满足电机控制、逆变器等动态场景需求。

• 安全可靠：

• 3.75kVRMS隔离耐压，6kV浪涌耐受；

• 1mΩ导电路径电阻，大幅降低系统功耗与发热风险。

• 灵活适配：4.5V-5.5V宽供电电压，支持双向/单向电流检测，兼容工业与消费级电源设计。

• 结温工作范围：-40°C至+150°C

• 强固的电气隔离性能：

• 长寿命设计：>40年

• 耐受隔离电压：3750VRMS

• 最大工作隔离电压：297VRMS

• 最大浪涌隔离耐受电压：6kV

03应用

CA-IS23XXXS系列可广泛应用于需高精度电流监控与电气隔离的场景：

• 新能源领域：光伏逆变器MPPT控制、储能系统PCS电流监测；

• 工业控制：伺服电机电流反馈、工业电源过流保护；

• 电动交通：电动车充电桩AC/DC模块、车载OBC电流检测；

• 通信基建：5G基站电源管理、数据中心UPS系统；

• 消费电子：高功率适配器、智能家电电机驱动。

样品申请：

川土微电子已开放免费样品申请与技术方案支持，助力您的产品快速落地。

申请通道：

访问官网www.chipanalog.com提交需求，或联系经销商申请。

来源：川土微电子chipanalog
