告别引线设计:Vishay车规级Y1电容用SMD封装简化PCB布局

发布时间:2025-09-30 责任编辑:lina

【导读】威世科技(Vishay Intertechnology)近日推出了业内首款采用表面贴装(SMD)封装的车规级Y1陶瓷安规电容器——SMDY1汽车级系列。该器件在Y1绝缘等级下支持高达500VAC(1500VDC)的额定工作电压,并提供最高4.7nF的电容值。产品已通过AEC-Q200认证并支持PPAP文档,专为纯电动(EV)、混合动力(HEV)和插电式混合动力汽车(PHEV)中恶劣高湿热环境下的EMI/RFI抑制和滤波而设计。

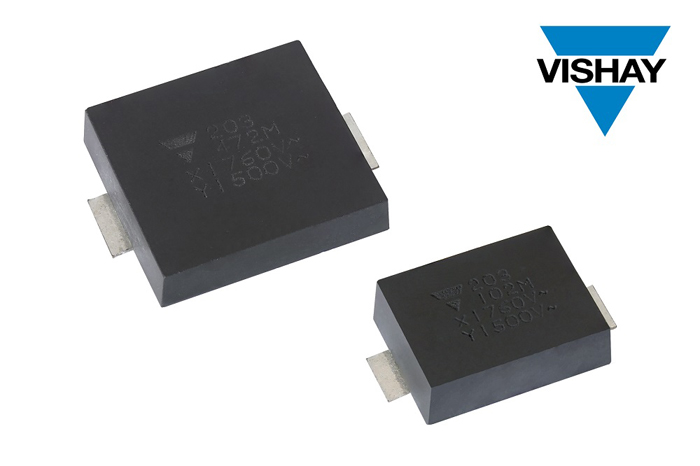

威世科技(Vishay Intertechnology)近日推出了业内首款采用表面贴装(SMD)封装的车规级Y1陶瓷安规电容器——SMDY1汽车级系列。该器件在Y1绝缘等级下支持高达500VAC(1500VDC)的额定工作电压,并提供最高4.7nF的电容值。产品已通过AEC-Q200认证并支持PPAP文档,专为纯电动(EV)、混合动力(HEV)和插电式混合动力汽车(PHEV)中恶劣高湿热环境下的EMI/RFI抑制和滤波而设计。


告别引线设计:Vishay车规级Y1电容用SMD封装简化PCB布局


一、技术难点以及应对方案


在传统汽车电子设计中,安规电容器普遍面临三大挑战:引线式封装占用PCB空间大、人工插装成本高,以及在高温高湿环境下稳定性不足。


SMDY1系列通过以下创新方案解决这些痛点:


●紧凑型SMD设计:采用回流焊工艺实现表面贴装,显著降低加工成本。其扁平化外壳支持PCB背面安装,避免了引线元件所需的双面电气间隙,助力小型化设计。

●强化环境适应性:防潮等级达到IEC60384-14附录I标准的IIB级,并通过了“双85”(85°C/85%相对湿度、1000小时满载)严格测试,确保在恶劣环境下长期稳定运行。

●高绝缘与阻燃保障:提供爬电距离10mm(C壳)和14.5mm(D壳) 两种封装选项,并采用符合UL 94 V-0标准的阻燃环氧树脂封装,提升系统安全性。


二、核心作用


SMDY1系列的核心作用是作为汽车电力电子系统的 “电磁兼容与安全卫士” 。它通过高效抑制电磁干扰(EMI/RFI)和提供可靠的电气隔离,确保车载充电器(OBC)、牵引逆变器、电池管理系统(BMS)等关键部件在复杂工况下稳定工作,并满足严格的安规要求。


三、产品关键竞争力


●业界首创的封装形式:首款SMD封装的Y1类车规安规电容,兼具高可靠性与安装便捷性。

●优异的电气性能:高额定电压(500VAC/1500VDC)与容值范围(470pF至4700pF)兼顾安全与滤波需求。

●卓越的环境耐久性:通过严苛的湿度、温度及寿命测试,适应汽车电子恶劣工作环境。

●绿色环保合规:产品符合RoHS标准,且无卤素。

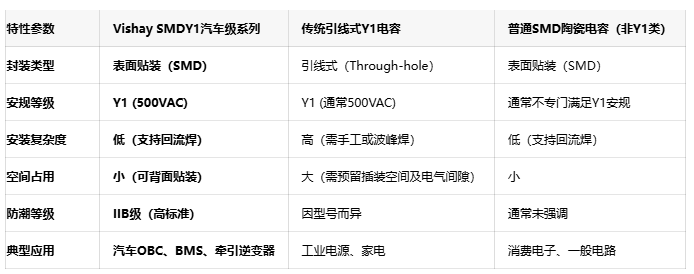

四、同类竞品品牌型号对比(表格)及分析


告别引线设计:Vishay车规级Y1电容用SMD封装简化PCB布局


表格分析:

Vishay SMDY1系列的核心优势在于成功将Y1安规等级与表面贴装技术结合,解决了汽车电子领域对高可靠性、小型化及自动化生产的综合需求。相较于传统引线Y电容,其在空间节省和组装效率上具有革命性提升;而与普通SMD电容相比,其专注满足高标准的安规和耐久性要求,定位高端汽车应用。


五、实际应用场景


●电动汽车动力系统:车载充电器(OBC)、牵引逆变器、电池管理系统(BMS)、电动压缩机的EMI滤波。

●汽车能源转换:AC/DC转换器等需要高电压隔离和噪声抑制的电路。

●高可靠性工业电源:适用于环境苛刻的工业设备交流线路滤波。


六、产品供货情况


Vishay SMDY1汽车级系列电容器目前已可提供样品,并已实现量产,标准供货周期为12周。


结语


Vishay推出的这款业界首款SMD封装车规级Y1电容,通过创新的封装技术和严格的质量控制,有效解决了汽车电子在迈向更高密度、更高可靠性过程中遇到的安全元件设计难题。它不仅为电动汽车和混合动力车的关键系统提供了更优的EMI滤波解决方案,也代表了安规元件在小型化和自动化生产方向上的重要进步。
