业界首个针对PV逆变器的1200V、180A SiC MOS模块量产

发布时间:2013-09-17 来源:陈路,内容开发总监 责任编辑:cicy

【CNT点评】去年3月底,日本罗姆开发出的业界首个1200V、100A“全SiC”功率模块开始投入量产,到去年底更是成功将该SiC功率模块功率提升到1200V、180A。该模块可大幅降低PV逆变器电力损耗,与普通Si材质的IGBT模块相比,具备三大优势:1)开关损耗可降低85%;2)与传统400A级别Si-IGBT模块相替换时,体积减小约50%;3)开关损耗低,因此发热少,可减小冷却装置体积,从而可实现设备整体的小型化。月份下旬开始量产、出货。

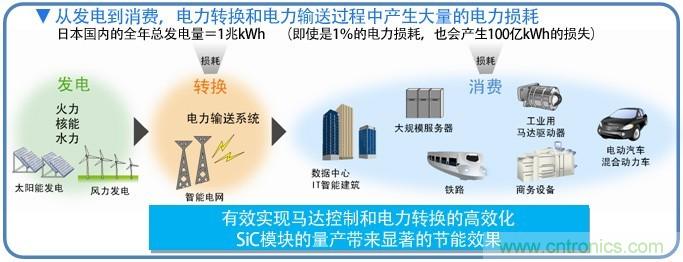

近年来,在工业设备和太阳能发电、电动汽车、铁路等电力电子技术领域,与Si元件相比,电力转换时损耗少、材料性能卓越的SiC元件/模块的实际应用备受期待。根据估算,将传统的Si半导体全部替换为SiC后的节能效果,仅在日本国内就相当于4座核电站的发电量,因此,各公司都已强化了相关研究开发。

在这种背景下,罗姆于2012年3月在业内率先成功实现了“全SiC”功率模块,而且功率达到1200V、100A,并在去年底成功将该模块功率提升到1200V、180A,并成功实现量产。而多年来,虽然全世界的制造商多方试制,但在可靠性上存在诸多课题,一直无法实现全SiC MOSFET模块的量产。
业界首个针对PV逆变器的1200V、180A SiC MOS模块量产

“全SiC”功率模块与传统的Si-IGBT模块相比,可以将电力转换时的损耗降低85%。另外,与IGBT模块相比,在10倍于其的频率---100kHz以上的高频环境下工作成为可能。罗姆“全SiC”功率模块的额定电流为180A,通过高速开关和低损耗化,可以与额定电流为200~400A的Si-IGBT模块进行替换。

不仅如此,通过设计和工艺的改善,罗姆还成功开发出散热性卓越的模块。替换传统的400A级别的Si-IGBT模块时,体积可减小约50%。由于损耗低,因此发热少,可减小外置的冷却装置体积,从而非常有助于设备整体的小型化。
业界首个针对PV逆变器的1200V、180A SiC MOS模块量产
图题:罗姆针对PV逆变器开发的1200V、180A“全SiC”功率模块

通常,为了实现大电流化,一般采用增加MOSFET使用数量等方法来实现,但这需要整流元件即二极管配套使用,因此长期以来很难保持小型尺寸。

罗姆采用消除了体二极管通电劣化问题的第2代SiC-MOSFET,成功开发出无需整流元件(二极管)的SiC功率模块(SiC-MOS模块),使SiC-MOSFET的搭载面积増加,在保持小型模块尺寸的同时实现了大电流化。

内置的SiC-MOSFET通过改善晶体缺陷相关工艺和元件构造,成功地攻克了包括体二极管在内的可靠性方面的各种课题。由此,与逆变器中使用的一般Si-IGBT相比,损耗降低50%以上,在实现更低损耗的同时,还实现了50kHz以上的更高频率,有利于外围元件的小型化。
业界首个针对PV逆变器的1200V、180A SiC MOS模块量产

罗姆“全SiC”功率模块的三大特色

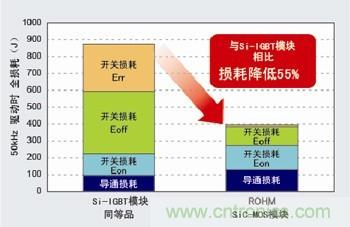

第一,MOSFET单体即可保持开关特性不变。无尾电流,开关损耗更低。即使去掉SBD亦可实现与以往产品同等的开关特性。由于不会产生Si-IGBT中常见的尾电流,损耗可降低50%以上,有助于设备更加节能。另外,达到了Si-IGBT无法达到的50kHz以上的开关频率,因此,还可实现外围设备的小型化、轻量化。
业界首个针对PV逆变器的1200V、180A SiC MOS模块量产

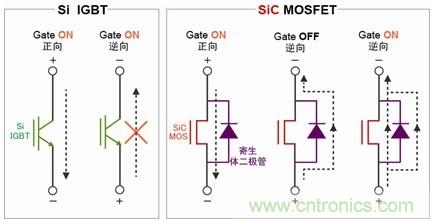

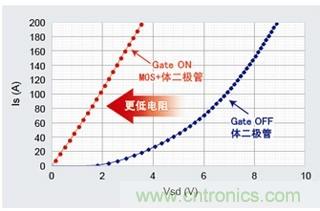

第二,可逆向导通,实现高效同步整流电路。一般Si-IGBT元件无法逆向导通,而SiC-MOSFET可通过体二极管实现常时逆向导通。另外,通过输入栅极信号,还可实现MOSFET的逆向导通,与二极管相比,可实现更低电阻。通过这些逆向导通特性,与二极管整流方式相比,可在1000V以上的范围采用高效同步整流方式的技术。
业界首个针对PV逆变器的1200V、180A SiC MOS模块量产

业界首个针对PV逆变器的1200V、180A SiC MOS模块量产

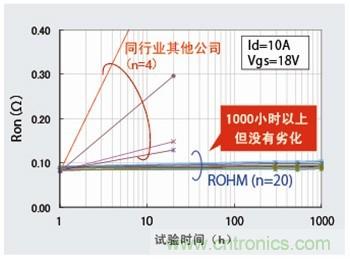

第三,成功解决体二极管的通电劣化,通电时间达1000小时以上且无特性劣化。罗姆究明了体二极管通电的缺陷扩大机理,通过工艺、元件结构成功控制了产生劣化的因素。一般产品通电时间超过20小时导通电阻就会大幅增加,但本产品通电时间达1000小时以上导通电阻也不会增大。
业界首个针对PV逆变器的1200V、180A SiC MOS模块量产
