2017年，CMOS图像传感器（CMOS Image Sensor，CIS）市场规模为139亿美元，Yole预计未来五年的复合年增长率（CAGR）为9．4％。这主要受益于几乎各种应用领域的CMOS图像传感器市场都出现了显著增长，尤其是手机领域，同比增长高达20％！

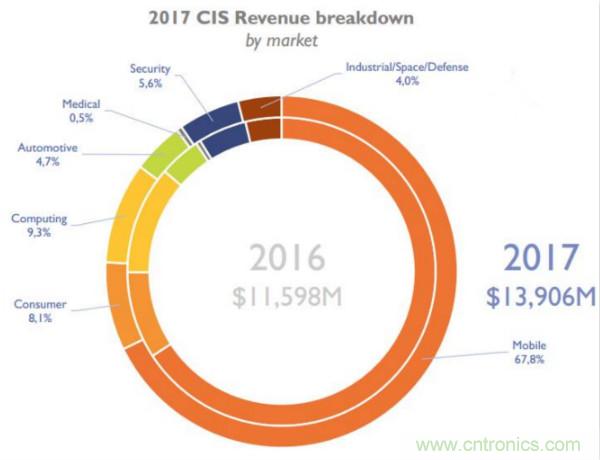

2016年和2017年CMOS图像传感器市场（按照应用领域细分）



CMOS图像传感器产业从占据42％市场份额的全球龙头企业——索尼（Sony）的运营复苏中获益，以较高的增长速度发展，并已成为半导体行业中关键的组成部分！行业领先者三星（Samsung）紧追索尼，拿下20％市场份额。此外，安森美半导体（ON Semiconductor）和豪威科技（OmniVision）也对手机、安防、汽车等市场的发展贡献颇丰。

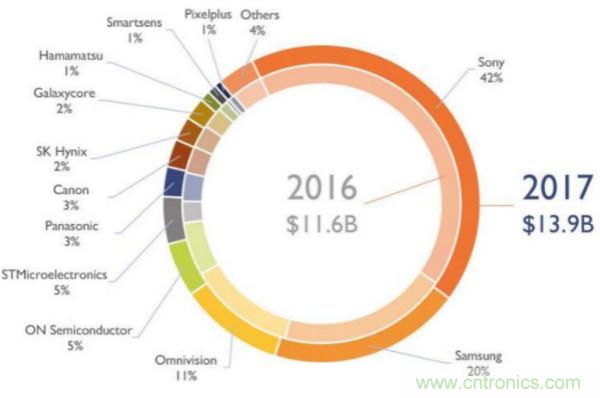

2016年和2017年CMOS图像传感器各大厂商的市场份额



上述一些市场正推动有实力的CMOS图像传感器厂商通过资金投入来跟上技术和产能的发展。市场机遇很多，新进厂商也能够抓住细分领域，如意法半导体（STMicroelectronics）和思特威（SmartSense）。技术进步以及“从成像到传感的转变”促进多层次的创新：像元、芯片、晶圆、模组，一直到系统。



CMOS图像传感器处于3D半导体技术的最前沿，是人工智能（AI）发展的主要推动力。我们可以预见新技术和新应用都可以保证市场快速增长的势头。本报告旨在尽可能多地让读者了解CMOS图像传感器产业现状，以便从新一轮的创新中受益！

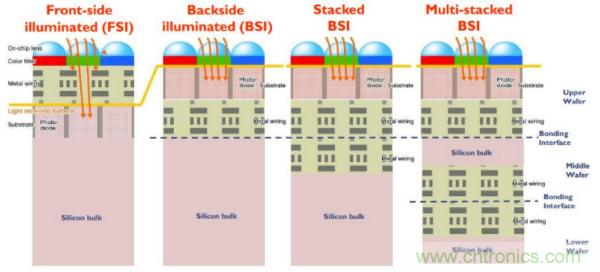

手机CMOS图像传感器技术发展：从前照式（FSI）到背照式（BSI），再到堆叠背照式和多层堆叠背照式



图像传感器用途拓展有利于销量和营收的增长



2017年的主要发力点在于手机领域迅速采用双摄像头，尤其是手机背面的双摄像头，为拍照和摄影提供了高分辨率和低光性能，以及光学变焦等功能。手机前置双摄像头也有进展，主要应用是生物识别，如2D人脸识别和虹膜识别，以及苹果（Apple）iPhone X的3D人脸识别。手机厂商之间的竞争和差异化与CMOS图像传感器密切相关，因此CMOS图像传感器在每部智能手机中的数量和价值不断增加，有效弥补了手机市场的放缓。



全球领先智能手机旗舰摄像头的配置方案



安防是CMOS图像传感器最活跃的市场之一，这与中国深度参与安防行业密切相关。海康威视（Hikvision）和大华（Dahua）是两家领先的中国OEM厂商，在互联网协议（IP）摄像机技术、云计算、人工智能等方面迅速实现了资本化。每个安防系统的摄像机数量不再受人工监控的限制，这是安防监控的范式转变！在汽车领域，类似的情况正在发生，因为汽车后视摄像头已经成为美国的强制要求。



此外，全球范围内，每辆汽车的摄像头数量不断增加，例如服务于高级驾驶辅助系统（ADAS）和360°停车辅助的摄像头。随着摄像头的性能提升和数量增加，对整个产业营收产生了倍增效应。显然，CMOS图像传感器正处于黄金时代。



技术创新驱动企业发展，中国生态系统愈发重要



索尼是无可争议的CMOS图像传感器产业龙头企业，包括市场和技术两方面。2016年大地震之后，Kuamoto代工厂的运营恢复对索尼贡献颇多，助力其在CMOS图像传感器市场上“攻城略地”。三星也在保持增长势头，现在能够匹敌索尼在3D堆叠方面的大部分技术。三星CMOS图像传感器主要服务于其手机部门，但如今也越来越多地支持中国OEM手机厂商，解决高端手机CMOS图像传感器缺货问题。豪威科技逐步完成向中国的转移，除了受惠于中国庞大的手机市场，其在汽车领域的进展也获得了可观收益，下一步计划是扩大近红外（NIR）全局快门产品的市场规模。

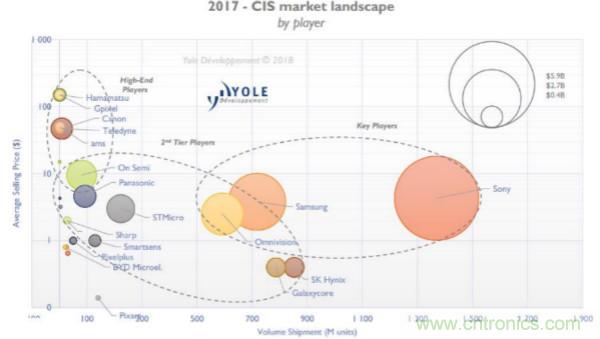

2017年CMOS图像传感器市场格局



2017年，意法半导体为苹果iPhone X的3D摄像头提供创新型近红外全局快门图像传感器，适合人脸识别和移动支付等应用。该图像传感器采用Soitec公司的Imager－SOI技术，具有更高的量子效率和极低的噪声。尽管索尼和三星的竞争日趋激烈，但是安森美半导体避其锋芒，成为汽车行业的CMOS图像传感器领导者，此外工业领域的增长弥补了手机和无人机方面的衰退。

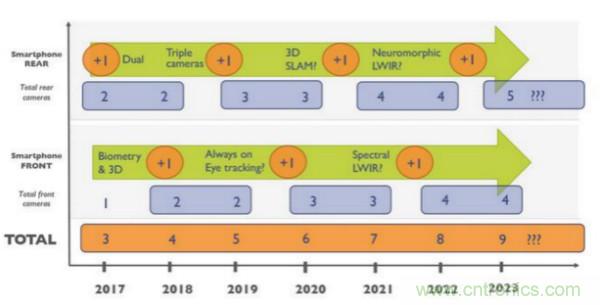

3D成像和传感为手机摄像头带来新机遇



据麦姆斯咨询介绍，在CMOS图像传感器代工厂方面，华力微电子（HLMC）受益于豪威科技和TPSCo的生产转移。SK海力士显然陷入了“优先发展DRAM，而非CMOS图像传感器”的难题。中芯国际处于转型期，必须投资下一代技术来追赶领先者。近些年，中国CMOS图像传感器产业积极布局突破，成立了多家CMOS图像传感器设计公司和IDM企业，加上各种创新应用的落地，中国CMOS图像传感器生态系统将会变得越来越强大！
