【导读】随着包括汽车业在内的主要充电器制造商致力于实施Qi® v2.0（Qi2）标准，Microchip Technology Inc.（微芯科技公司）发布了一款 Qi 2.0双板无线电源发射器参考设计。该Qi2参考设计采用单个dsPIC33数字信号控制器（DSC），可提供高效控制以优化性能。无线充电联盟（WPC）最近发布了新版Qi2标准，其主要特点是引入了磁功率协议（MPP），支持发射器和接收器之间磁吸对准。DSC软件架构灵活，可通过一个控制器支持Qi 2.0的MPP和扩展功率协议（EPP）两种配置。
无线双位充电设计通过单个控制器同时支持扩展功率协议（EPP）和磁功率协议（MPP）
随着包括汽车业在内的主要充电器制造商致力于实施Qi® v2.0（Qi2）标准，Microchip Technology Inc.（微芯科技公司）发布了一款 Qi 2.0双板无线电源发射器参考设计。该Qi2参考设计采用单个dsPIC33数字信号控制器（DSC），可提供高效控制以优化性能。无线充电联盟（WPC）最近发布了新版Qi2标准，其主要特点是引入了磁功率协议（MPP），支持发射器和接收器之间磁吸对准。DSC软件架构灵活，可通过一个控制器支持Qi 2.0的MPP和扩展功率协议（EPP）两种配置。
使用Qi2参考设计有助于最大限度地降低客户在认证最终产品时的风险，因为最终产品必须通过Qi认证流程。由于集成了多个Microchip 通过汽车认证的部件，双板充电器还符合汽车可靠性和安全性标准。汽车级硬件和软件解决方案支持汽车开放系统架构（AUTOSAR®） 和 AUTOSAR单片机抽象层架构（MCAL）及功能安全等，使汽车集成变得更加容易。集成的 CryptoAuthentication™ IC可提供足够的安全性，以满足Qi标准严格的认证要求。
Microchip数字信号控制器业务部副总裁Joe Thomsen表示：“双板参考设计为汽车充电器模块制造商提供了灵活性和可编程性，以优化MPP功率损耗核算（MPLA）和基于Q的异物侦测（Q-FOD），并最大限度地缩短认证时间。它还可以无缝集成到汽车环境。汽车级设计和全方位的软硬件支持有助于我们的客户优化终端解决方案，缩短产品上市。”

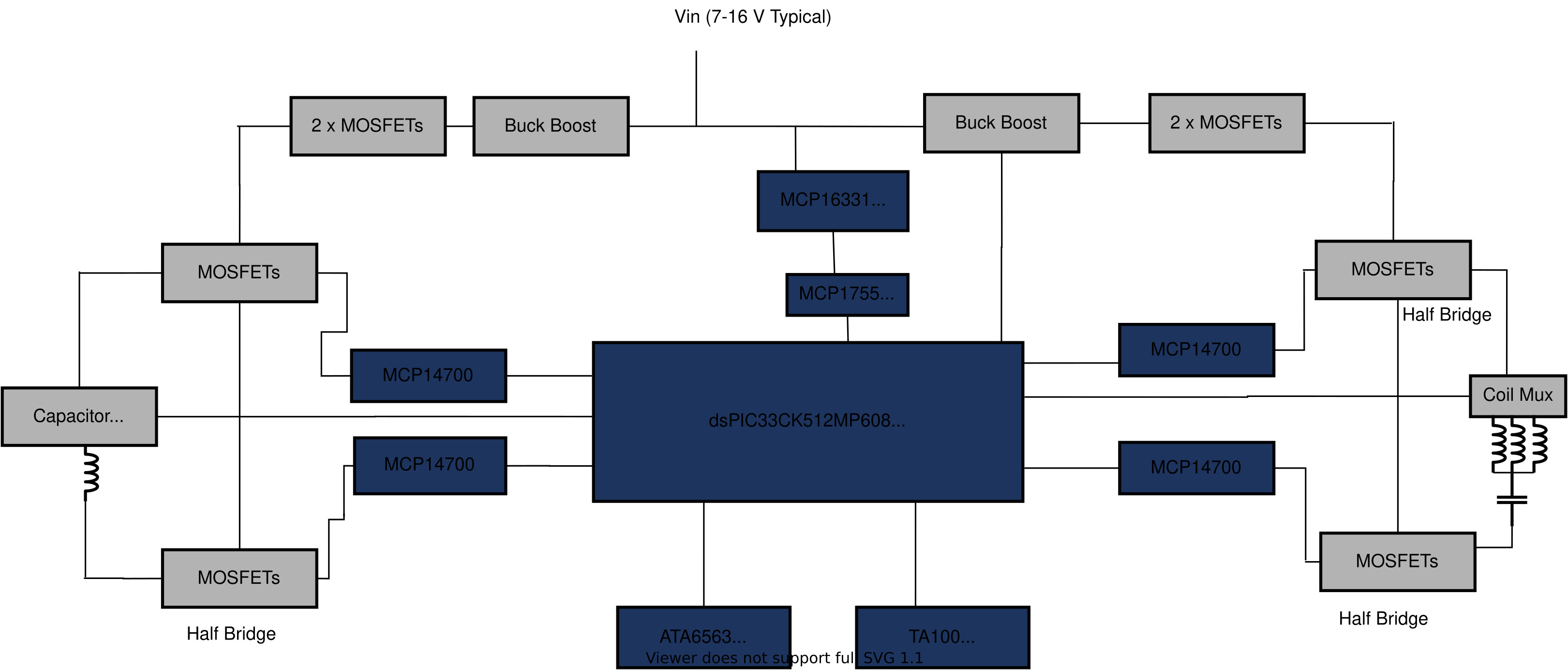

作为参考设计的一部分，Microchip还提供设计文件和软件，旨在创造轻松的设计体验和实现一次性通过。该设计包括dsPIC33 DSC和TA100/TA010 Trust Anchor安全存储子系统，该子系统由已获得无线充电联盟（WPC）制造商认证的Microchip提供。此外，该设计还包括Microchip的ATA6563 CAN收发器、MCP14700栅极驱动器以及MCP16331和MCP1755稳压器。
主要功能：
•支持Qi 2.0的双板发射器
•MPLA和Q-FOD
•热功率折返和关闭
•发射器基于固定频率拓扑控制，可优化EMI/EMC性能
•使用CAN FD硬件/软件轻松集成到汽车环境
•dsPIC33能集成近场通信（NFC），用于卡检测/保护和通信
•UART-USB通信和图形用户接口，用于数据包高级报告/调试
•硬件可重新配置，能支持大多数发射器拓扑结构
Microchip Technology Inc. 简介
Microchip Technology Inc.是致力于智能、互联和安全的嵌入式控制解决方案的领先供应商。其易于使用的开发工具和丰富的产品组合让客户能够创建最佳设计，从而在降低风险的同时减少系统总成本，缩短上市时间。Microchip的解决方案为工业、汽车、消费、航天和国防、通信以及计算市场中约12万5千家客户提供服务。Microchip总部位于美国亚利桑那州Chandler市，提供出色的技术支持、可靠的产品交付和卓越的质量。
