【导读】数明半导体最新推出的SiLM9408/09是一款功能强大且应用灵活的电机驱动芯片，以其双通道H桥设计、低饱和压降特性和广泛的适用性，满足日益复杂多变的电机控制需求，尤其适合应用于12V或24V的电源供电系统。
数明半导体最新推出的SiLM9408/09是一款功能强大且应用灵活的电机驱动芯片，以其双通道H桥设计、低饱和压降特性和广泛的适用性，满足日益复杂多变的电机控制需求，尤其适合应用于12V或24V的电源供电系统。
01 产 品 介 绍
SiLM9408/09双通道设计为其带来了出色的灵活性和扩展性。它能够同时驱动两个直流电机，这意味着在需要多电机协同工作的场景中，SiLM9408/09能够发挥出巨大的优势。无论是需要两个电机同步运行，还是要求它们各自独立执行不同的动作，SiLM9408/09都能轻松应对，实现精准而高效的电机控制。如图 2所示。
图 2. SiLM9408 驱动两个直流电机应用电路图
此外，SiLM9408/09驱动器还支持并联驱动一个直流电机。当需要更大的驱动电流或更高的功率输出时，用户可以将两个通道并联起来，以提供更大的驱动电流和更高的功率输出，这种设计使得SiLM9408/09在要求高扭矩或高转速的电机应用中，能够发挥出卓越的性能。图 3是SiLM9408并联输出驱动一个直流电机的应用电路图。

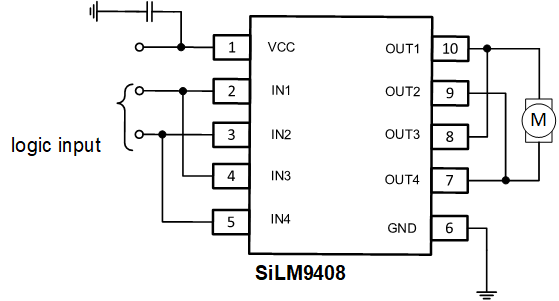

图 3. SiLM9408并联输出驱动直流电机应用电路图
除了直流电机，SiLM9408/09还具备驱动步进电机的能力，它支持全步和半步两种驱动方式，可以根据具体应用场景的需求进行灵活配置。无论是需要高精度位置控制的自动化设备，还是要求平稳运行的机器人系统，SiLM9408/09都能提供稳定可靠的步进电机控制解决方案。图 4是SiLM9409驱动一个步进电机的应用电路图。

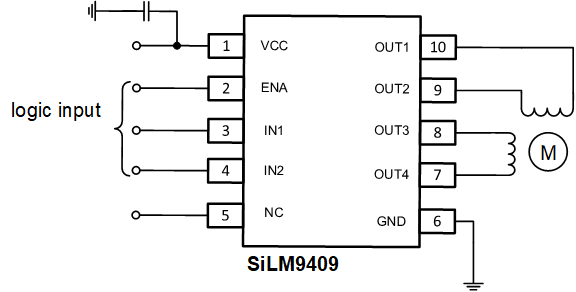

图 4. SiLM9409驱动步进电机应用电路图

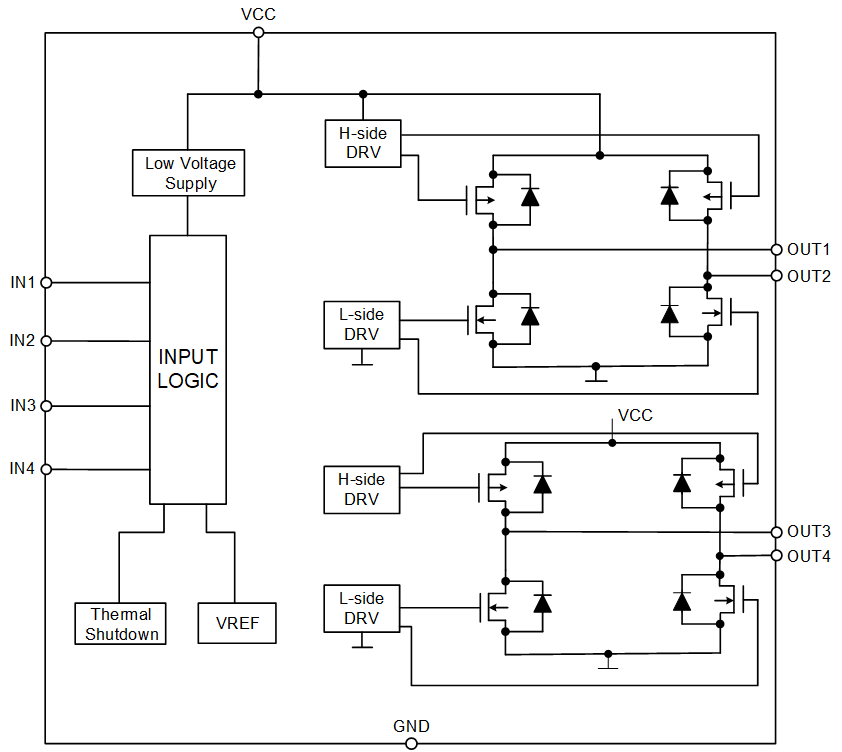

在技术实现上，SiLM9408/09采用了先进的双H桥功率架构。每个H桥由一对NFET和PFET组成，这种设计使得驱动器能够实现对电机的高效控制。同时，通过采用脉宽调制（PWM）的方式，SiLM9408/09能够精确地调节绕组电流，从而实现对电机速度、扭矩等参数的精细控制。这种控制方式不仅提高了电机的运行效率，还延长了电机的使用寿命。
综上所述，数明半导体的SiLM9408/09电机驱动器是一款功能全面、性能卓越的电机控制解决方案。它的双通道设计、低饱和压降特性以及灵活的驱动方式，使其在各种电机控制应用中都能发挥出色的性能。无论是工业自动化设备、机器人系统还是其他需要精确电机控制的冰箱、打印机、扫描仪、记录仪、吸尘器、舞台照明等消费应用领域，SiLM9408/09都能为用户提供稳定可靠、高效节能的电机控制体验。
02 产 品 优 势
产品优势1 紧凑的封装
SiLM9408/09具有紧凑的SSOP10封装，有效节省空间，应用极其简单，仅需要单电源供电，满足小体积方案设计要求。
产品优势2 宽电压输入
SiLM9408/09支持宽的电压输入范围，可以支持正常工作电压范围为5-26V，应用范围广泛。所有半桥开关管都具有极低导通阻抗，上下管的总导通阻抗仅为0.9Ω，在优化PCB布局下，最大可支持0.8A RMS电流，每路半桥最大峰值电流可达1.2A。在一些需要更大驱动电流的场合，SiLM9408输出可以实现并联输出，满足更大功率输出的电机负载。
产品优势3 支持极低的静态功耗
在Stand-by模式下，SiLM9408/09具备极低的静态功耗等优异模拟性能，仅消耗最大1uA的电流，可轻松满足电池供电系统对产品静态功耗的要求。可应用于电池供电系统，有效增加待机使用时间。
产品优势4 完善的保护功能

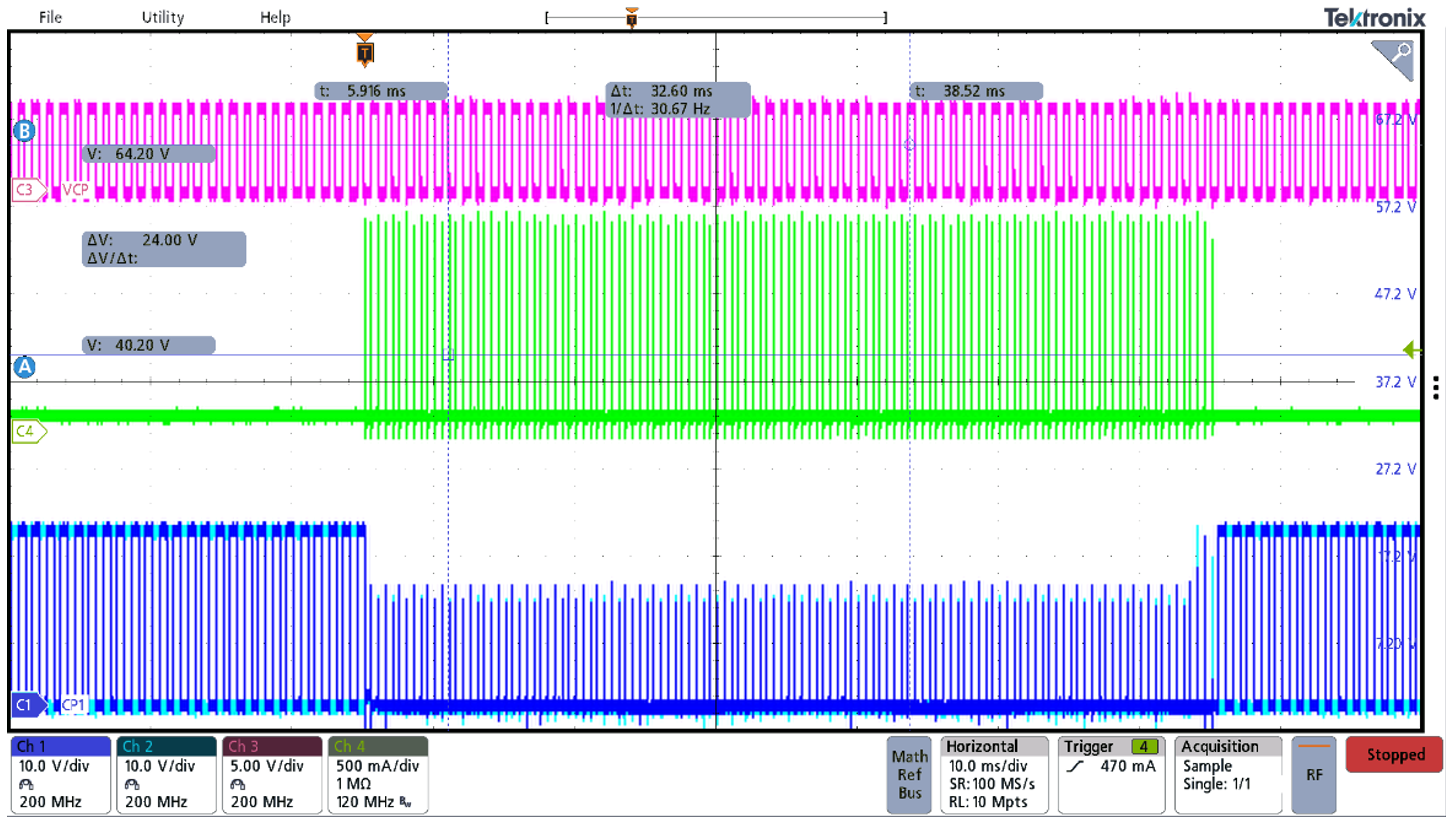

SiLM9408/09具备完善的保护功能，在任意两路输出短路发生时迅速关断开关管，限制短路电流，从而完全可靠地保护器件不被损坏。在同一个H桥输出之间的短路采取逐周期的过流保护策略，如图 5是同一个H桥之间的OUT1和OUT2输出发生短路的保护以及恢复试验波形。在不同的H桥之间发生的短路采取打嗝恢复保护策略，以保证不同开关周期下的过流保护，如图 6是OUT2和OUT3在不同输入下发生的短路保护以及恢复试验波形。
CH1:OUT1 ; CH2: OUT2; CH3:IN1; CH4:IVCC
图 5. SiLM9408 OUT1和OUT2
同桥输出短路保护及恢复波形
CH1:OUT3 ; CH2: OUT2; CH3:IN2; CH4:IVCC
图 6. SiLM9408 OUT2和OUT3
异桥输出短路保护及恢复波形
除了输出短路保护，SiLM9408/09还提供UVLO输入欠压保护，芯片过温保护等，如下表所列。

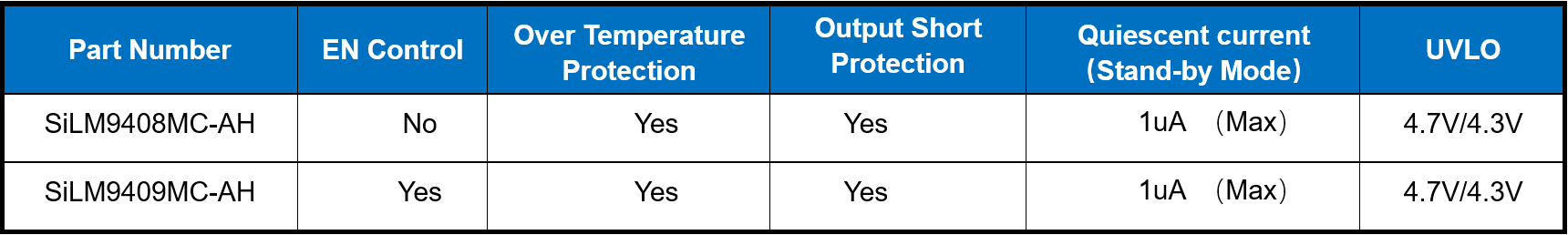

表格 1. SiLM9408 和SiLM9409的功能列表
03 产 品 特 性
☑ 宽输入电压范围：5V~26V
☑ 效率高、低电阻: HS+LS 900mΩ
☑ 工作电流大：支持0.8A RMS，电流峰值达1.2A
☑ 低功耗、静态电流小
☑ 典型开通/关断延时：560ns/440ns
☑ 典型死区时间：220ns
☑ UVLO：4.7V和4.3V
☑ 具备过温保护：160℃
☑ 尺寸小：SSOP10封装
☑ 工作温度范围：-40°C ~ 125°C
关于上海数明半导体有限公司/ 用芯驱动智能世界
上海数明半导体有限公司（以下简称：数明半导体）成立于2013年，聚焦于研发高性能、高可靠的模拟芯片和系统的整体解决方案。公司产品涵盖驱动芯片、电源管理及智能光伏芯片、接口与信号链芯片。
公司核心技术和IP均为自研，拥有独立自主知识产权，并通过了ISO9001:2015和国家知识产权体系认证。以优秀的市场表现和专业的研发技术，于2020年获评“高新技术企业”， 2022年先后获评上海市科技小巨人培育企业、上海市“专精特新”企业和国家级专精特新“小巨人”企业。目前产品已广泛应用于电动汽车、新能源光储充和泛工业领域，受到业界广泛认可。为客户创造价值、让员工实现价值、共建绿色智能的美好未来，致力于成为业内领先的模拟芯片供应商。
来源：数明半导体
